序

自从前年在CHH上接触到这些1L小主机一直想入手，但是又一直没有需求和时间来购入一台，

近期由于主力台式主板返修、申请到了公网IP、Minecraft服务器需求、又看到了unRAID双系统，

多重因素的下决定购入一台1L小机机来应急使用，并且以后充当Minecraft服务器和HTPC。

准系统选择

应急使用就意味着必须兼容我现有的硬件，需要十代平台，也意味着准系统价格会离性价比有一段距离……

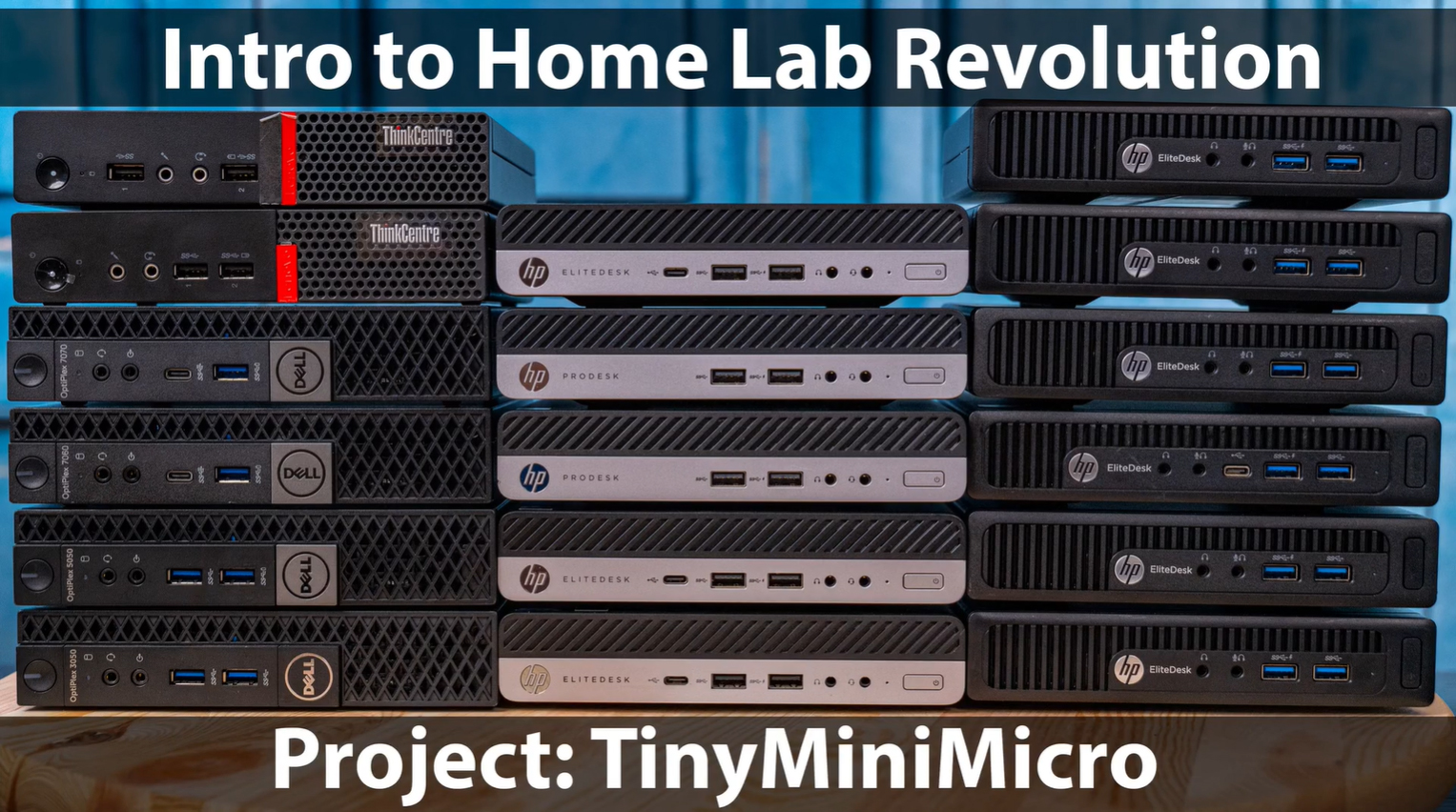

在HP、DELL、Lenovo的一堆机海中最终还是选择了Lenovo ThinkStation P340 Tiny，

各家设计思路上都有不同的侧重点，虽然在逐渐趋同，但是目前市售型号在储存、扩展以及可玩性上，

个人觉得Lenovo M9x0、P3x0系列才是目前最合理的设计。

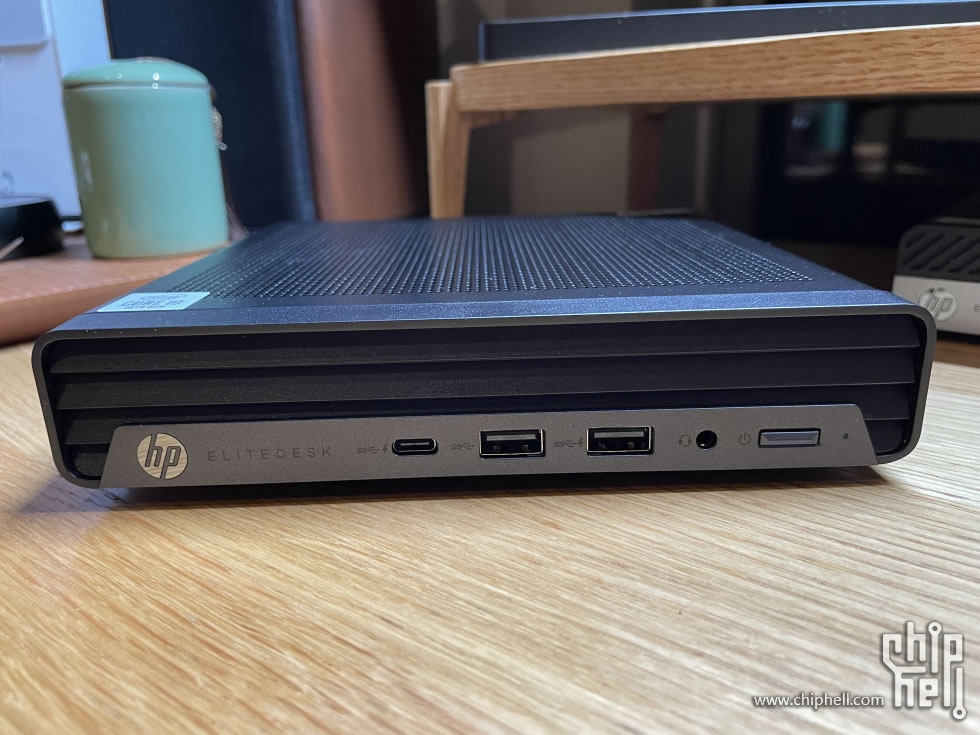

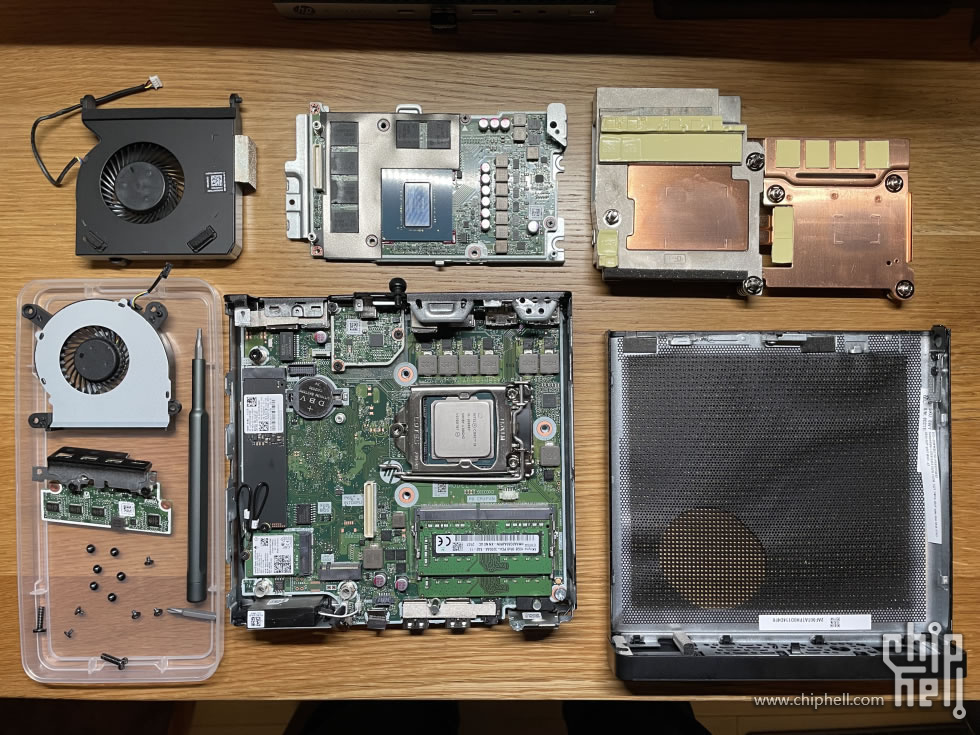

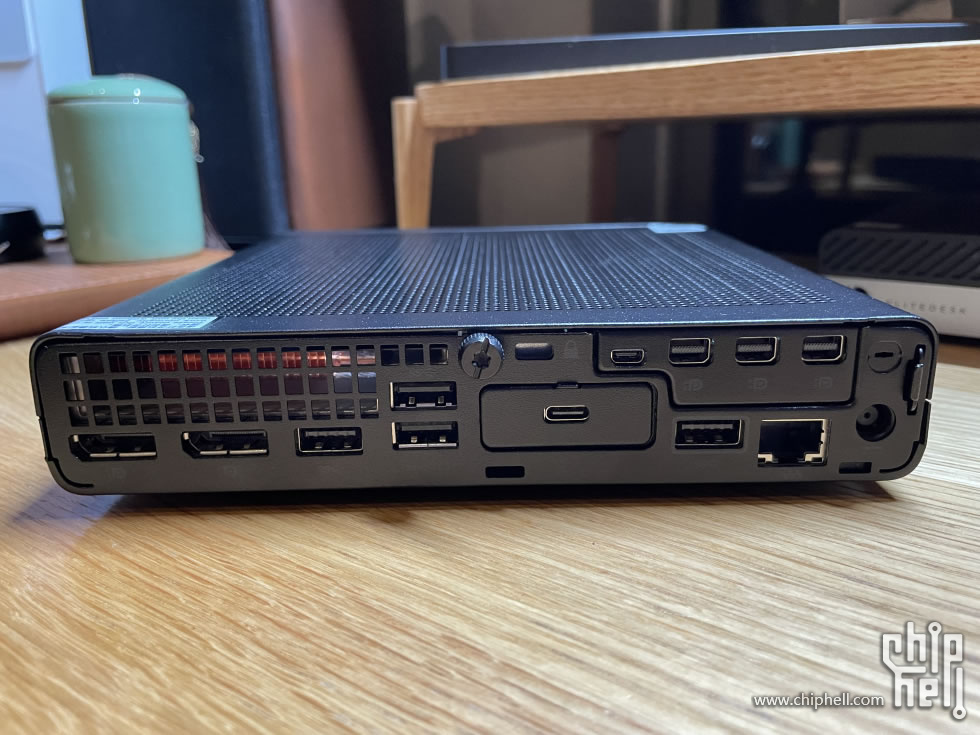

HP

HP几乎把所有元器件放一面，好处是维护更方便了，不需要翻转即可完成装机，并且有一个天线可以内置的优点，

但显卡部分使用的非标接口和形态，个人觉得太拥挤了，可玩性变低了，都在跟发热大户显卡、CPU抱团取暖……

接口方面没什么毛病，数量足够多，就是缺少个HDMI接口，两个PD了，兼容性差了点，

还有个10Gbps Type-C，增强供电，能输出一个4K，走的是DP协议(应该选配其他需要的接口)

还有一个购买点就是目前可以上非标1660 Ti，应该是目前小机机里面最强的显卡。

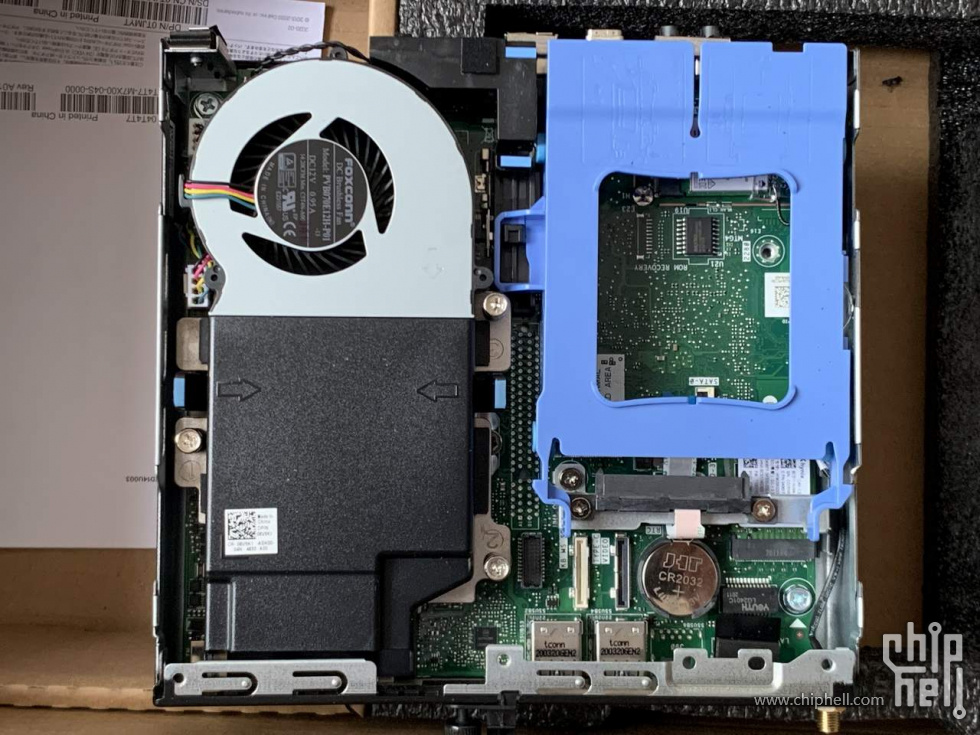

DELL

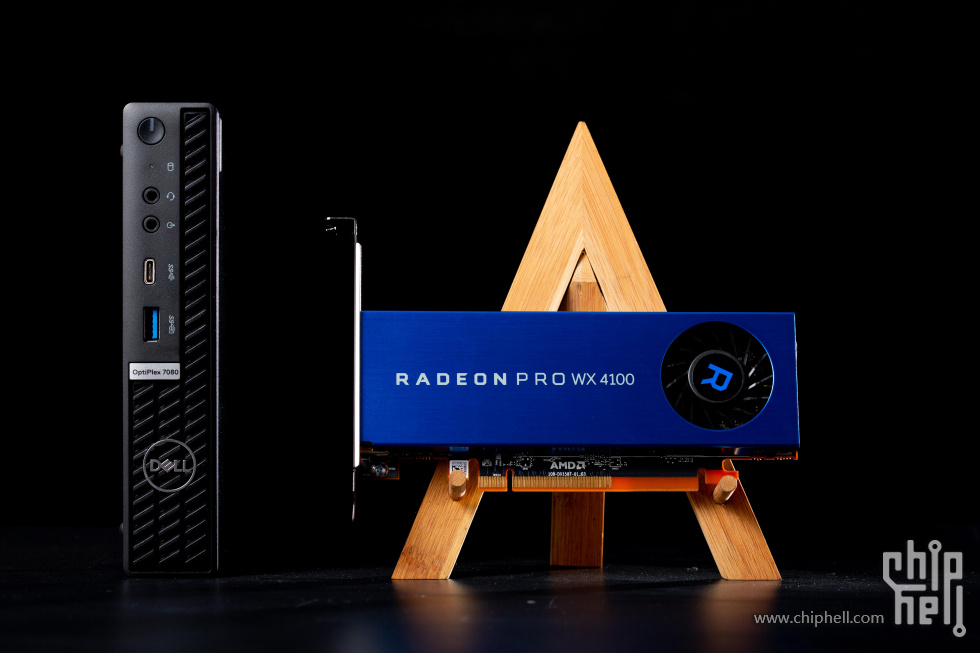

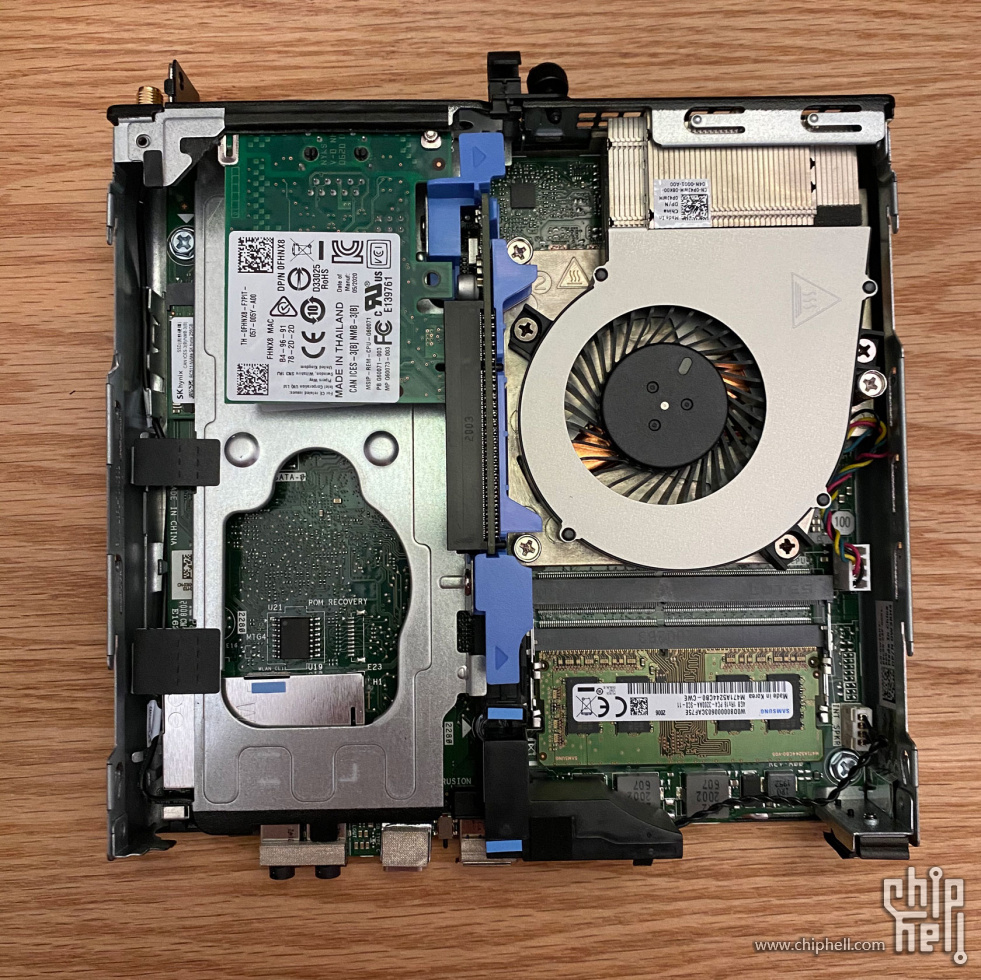

DELL这款跟HP设计差不多，维护方便，但增加了标准PCIE x8接口以及正常挡板，可玩性飚升一个等级，可以插显卡，

比如翔升的1650刀卡，老黄的Quadro P1000、P620、1050ti、1030，苏妈的WX 4100、RX560、RX550等半高卡，

也可以整张i350-T4，甚至X550-T2、X710-T4当究极软路由……DELL的设计可以说在可玩性上比HP强多了，

虽然有PCIE x8接口，你仔细揣摩一下，会发现显卡风扇是贴主板的……似乎对显卡散热有点影响，

但是如果不选配显卡，是直接没有PCIE x8插槽的，如果要买，还是要整张网卡白嫖一下PCIE x8槽，

只有35W才能选配显卡，选配之后似乎Sata会被砍掉^(存疑)，65W看到有Sata口，

显卡下面也是两个M.2，35W因为风扇前移甚至没有吹到内存，刀法有点狠，

65W版本就跟HP一样的散热设计了，但是还是没上纯铜散热，散热鳍片规模小并且只有铜底。

Lenovo

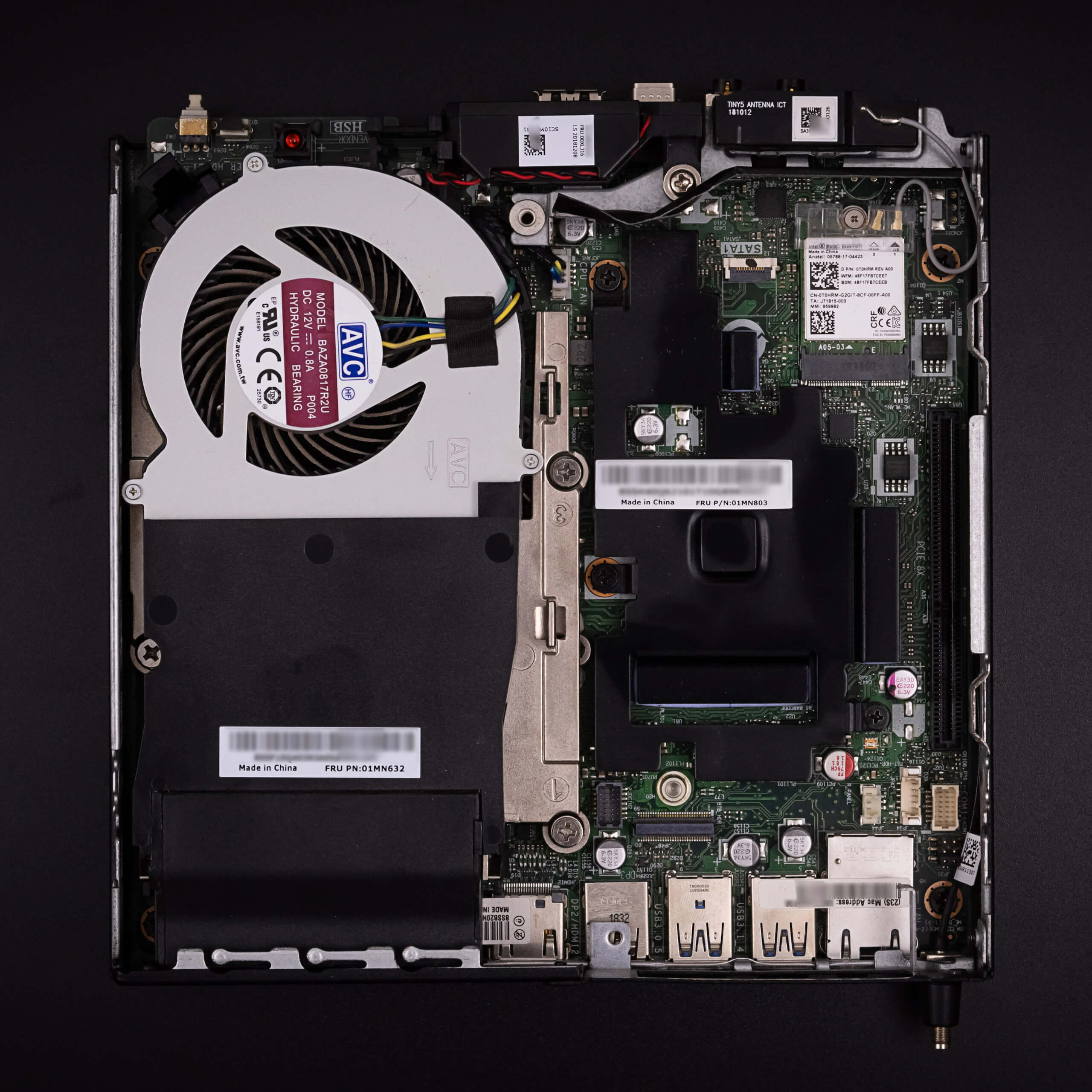

Lenovo整体设计很清晰，由于把内存放在背面，所以可以给CPU上更大规模的散热鳍片，上更厚更大的风扇，

跟DELL一样也有PCIE x8接口，但是是放在最外边，装好散热器风扇是朝外的，Lenovo还开了进风口，

不过也需要转接器，淘宝大概两百块能买到，而且比其他家还多了个Sata接口，

不上显卡，或者上小网卡，就可以强行塞一个Sata硬盘，如果上显卡，至少两条M.2不需要跟显卡抱团取暖……

放在内存和两条M.2放背面看起来整洁很多，也不会跟显卡一起热，但是放到背面就几乎是被动散热了，

如果长时间跑负载的话，建议还是像给路由器散热一样，加个支架下面放个风扇，就几乎没有散热问题了~

M还是P？

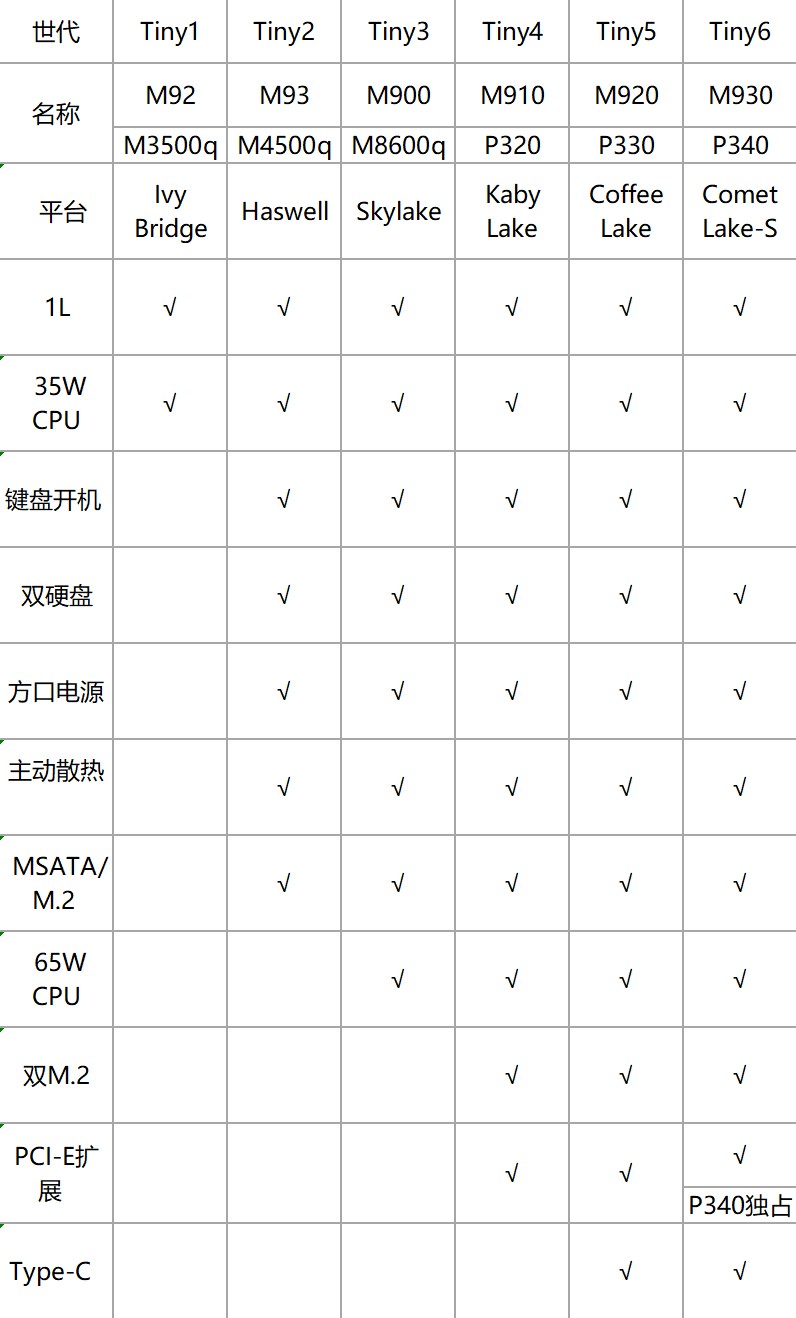

Lenovo不知在想什么，把第Tiny6的普通版本砍了PCIE x8，让这个系列的可玩性戛然而止，现在只有P系列独占，

而竞争对手反而出了标准挡板版本的PCIE x8扩展槽，甚至还支持QS/ES……

在Bios里面发现有Thunderbolt的开关，官网也有驱动，应该是有Thunderbolt选配的，可玩性又多了一层，

毕竟没有了PCIE x8槽这个系列啥都不是了，只能硬着头皮上高价P340。

配置挑选

CPU

这些CPU都能上在P340 Tiny上，带K的也可以上，但是要关掉睿频，实测10850K能勉强压住，但是满载噪音有点大，

并且在别处看到上不了QS/ES，也不推荐上带K的CPU，所以只能考虑这些CPU了，

从表格检索下来，T系列性价比实在太低了，直接跳过了……只有10320和10500是稍稍有点性价比，

因为我的需求是双系统同时运行，一边开Minecraft服务器，一边当HTPC，

Minecraft服务器因为历史遗留原因，至今只能支持单核……所以单核越高应该越好，

I3-10320单核是最强，能上到4.6Ghz，全核能跑4.4Ghz，用来做Minecraft服务器时应该非常合适，

I5-10500单核4.5Ghz，全核只有4.2Ghz，但是核多，2核HTPC，2核Minecraft服务器，甚至还多2核……

论性价比和实用性来说，只能选择I5-10500了，低了一点主频换来两个核，以及更强大的核显和vPro，

这个平台按理说是能支持11代CPU的，有点馋11代核显，不过这种定位小工作站的机器，bios估计更新得很慢。

PCIE

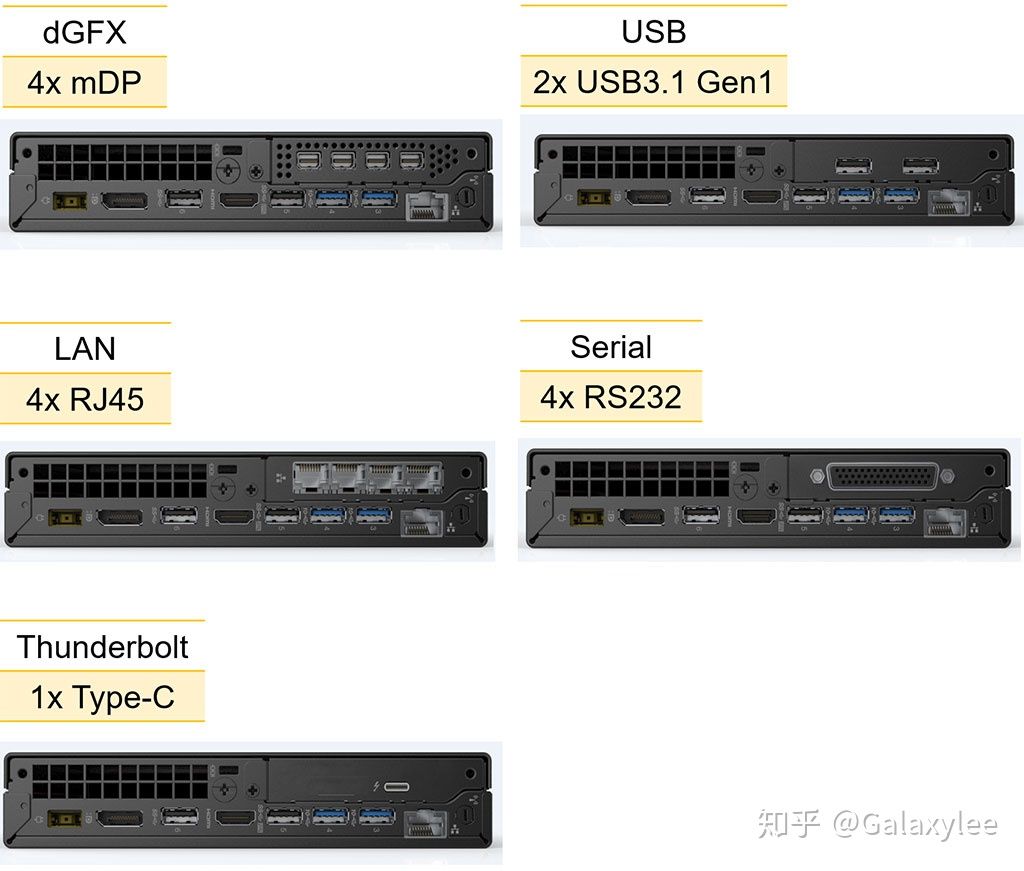

这是官方M920x的选配方案，具体用的是什么卡，没去了解(太贵了)，P340似乎找不到类似的图，

PCIE这部分可玩性就强了，具体还得根据个人需求来选择配件，我觉得普通玩家一般分为三个流派，

硬盘

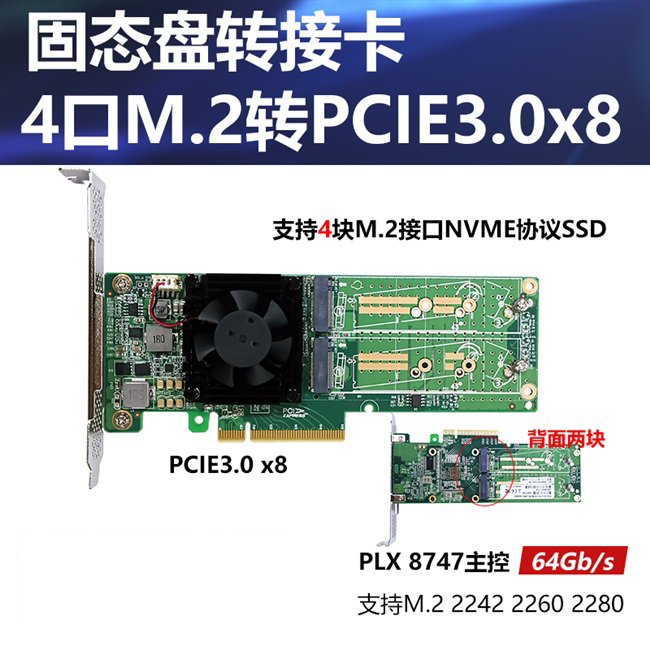

我能想到最夸张的应用就是上一张PCIE x8转4个M.2接口的转接卡来实现6张M.2固态……

组阵列来形成恐怖的顺序读写数据？或许还真有人需要这种可以带着走的究极硬盘盒……

（不过终究只有PCIE3.0 x8带宽）

网卡

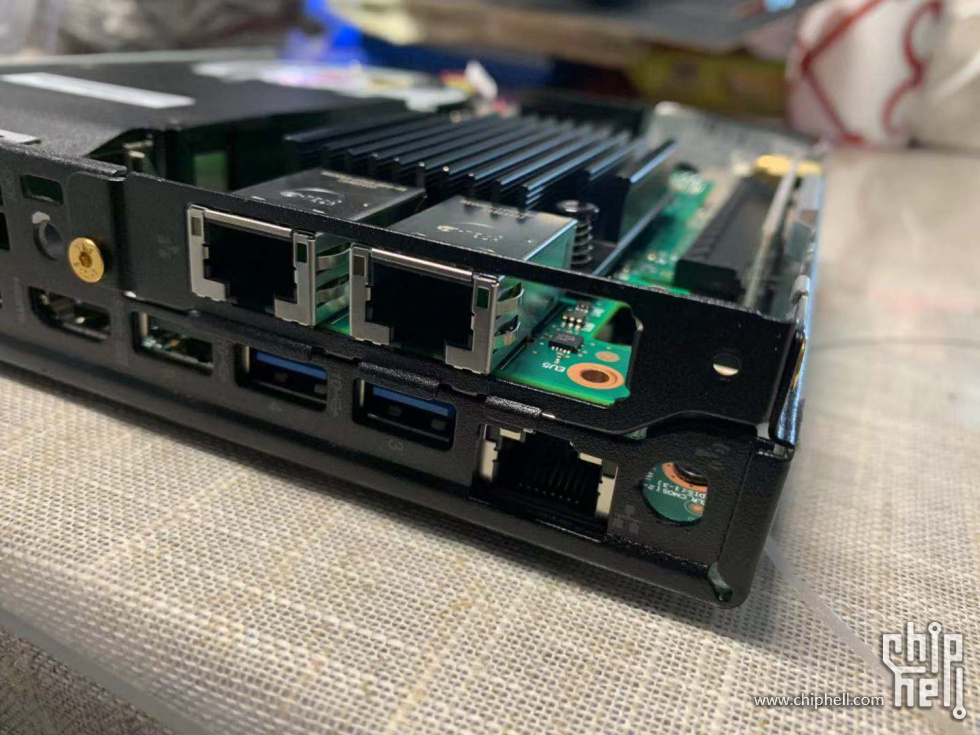

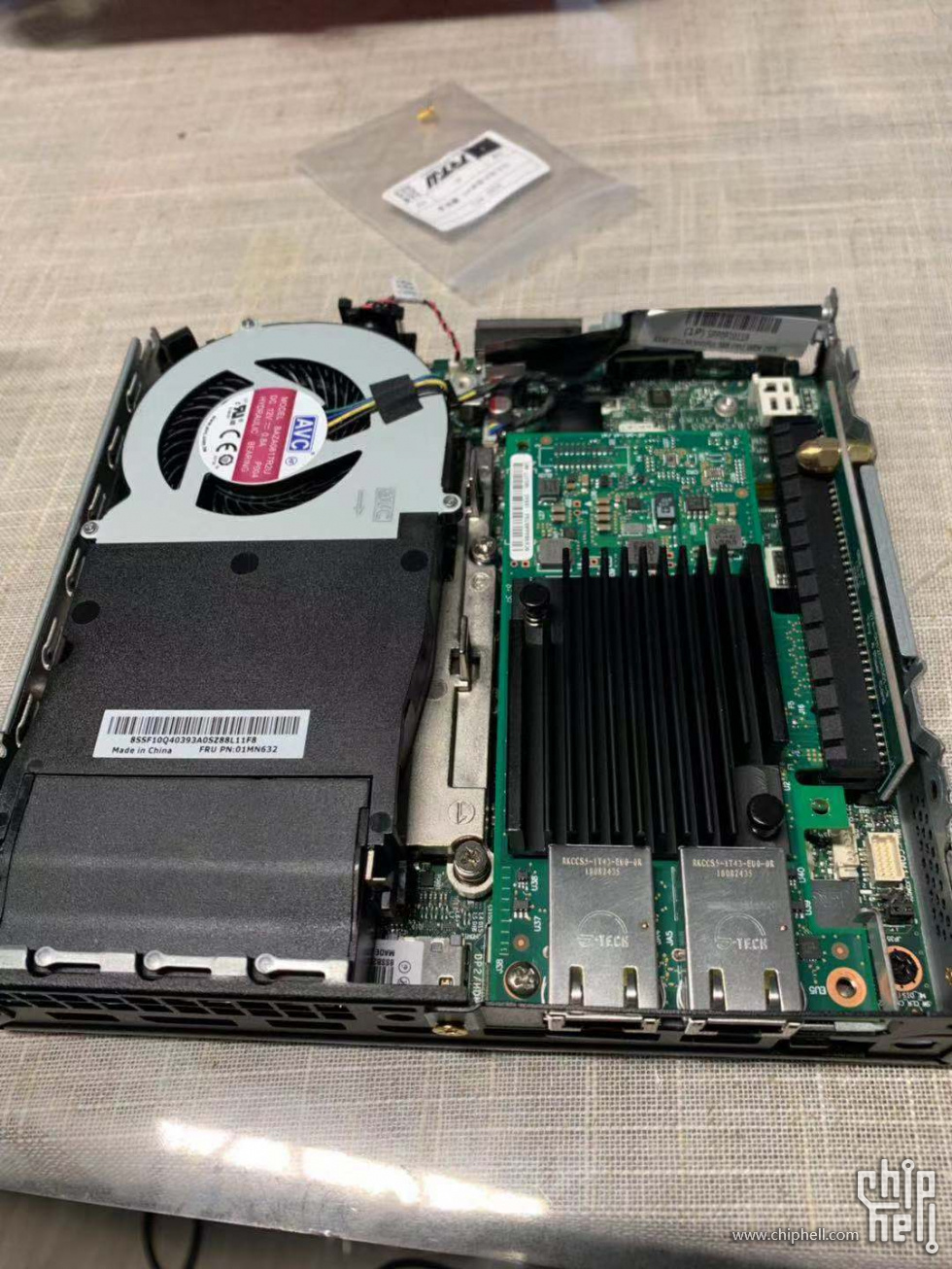

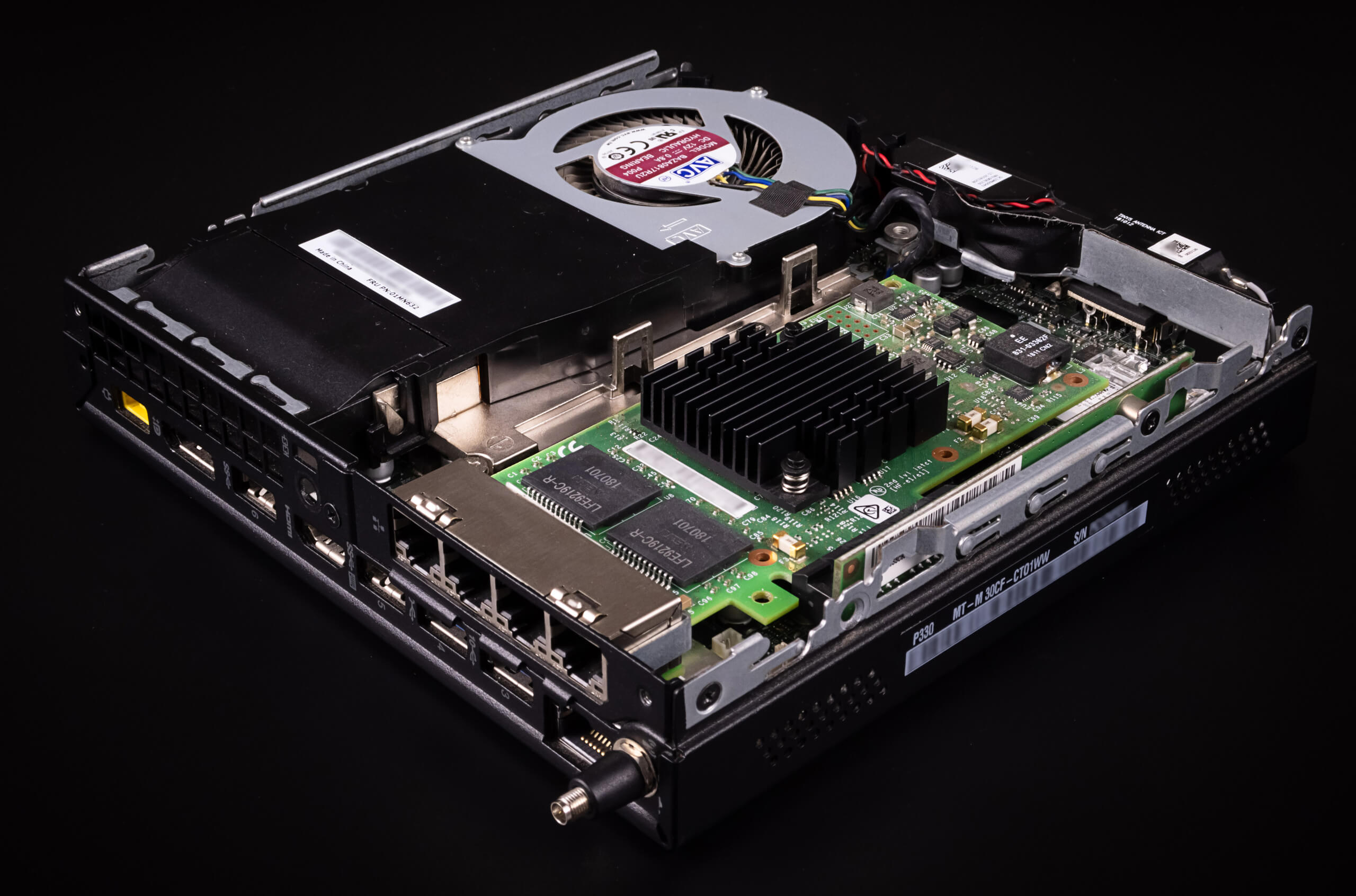

第一时间想到的肯定是i350-T4，X550-T2、甚至X710-T4这些卡，大佬们已经玩得很透彻了，

我对这块需求不大，所以不怎么样就花时间研究，贴一些大佬们的方案吧，

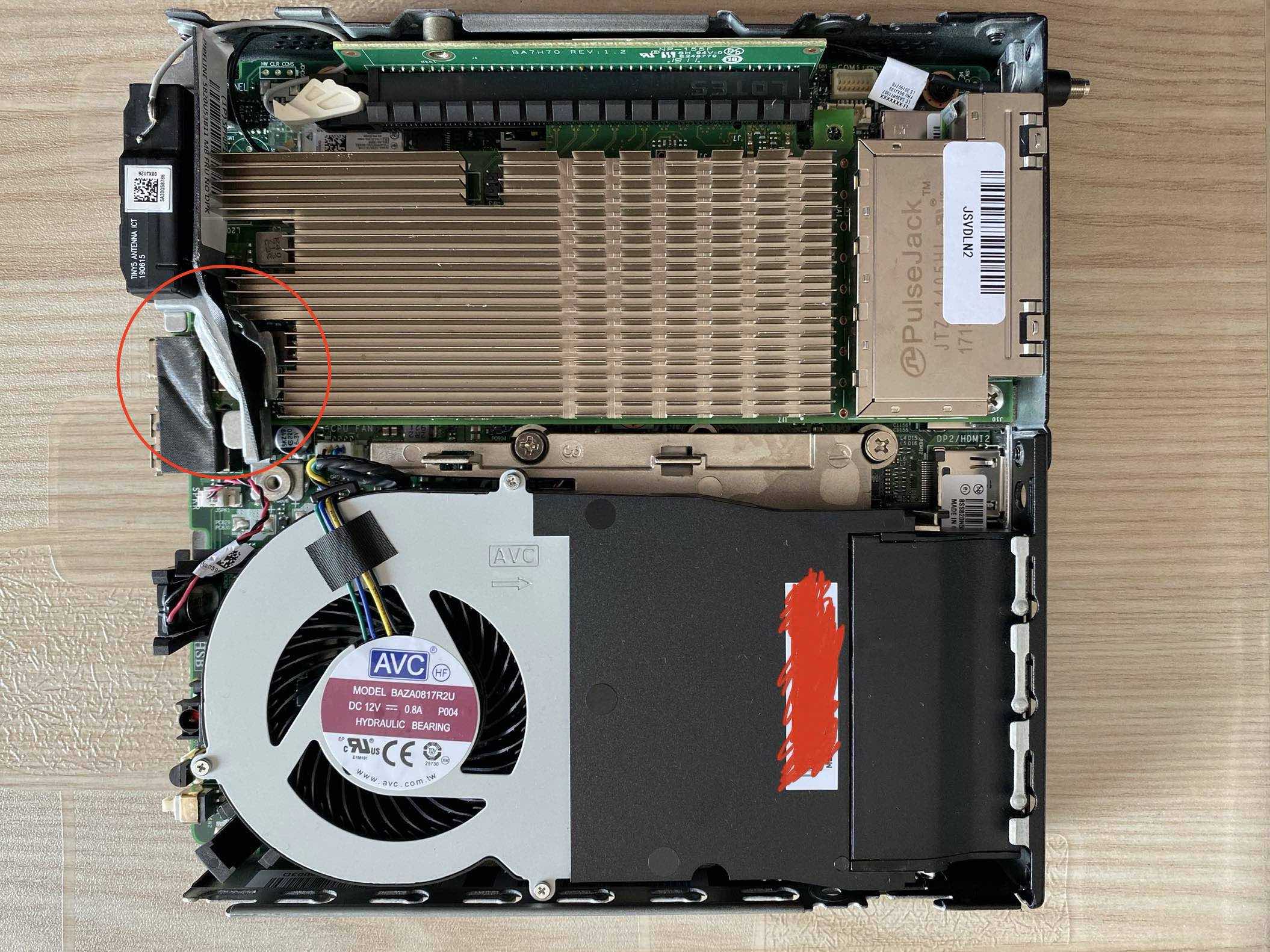

顺带一提，P340由于把扬声器尺寸阉割了，上X710-T4应该不需要切散热片了，

这算是因祸得福，阉割了一个没啥用的东西换来了更好兼容性吗？

显卡

显卡这一块其实可玩性也挺高的，除了软路由、特殊需求用户，绝大多数都会考虑上张显卡，毕竟PCIE x8槽不能浪费~

PCIE有最大75W的供电能力，所以显卡可以实现无需外置供电，但显卡的功耗不能超过75w，

受限于体积、散热和供电，只能找一张「无外置供电」、「单槽」、「半高」、「主动散热」都符合的“半高刀卡”，

符合这种需求的消费级卡，大厂不愿做，小厂少量做，完全的小众玩物……

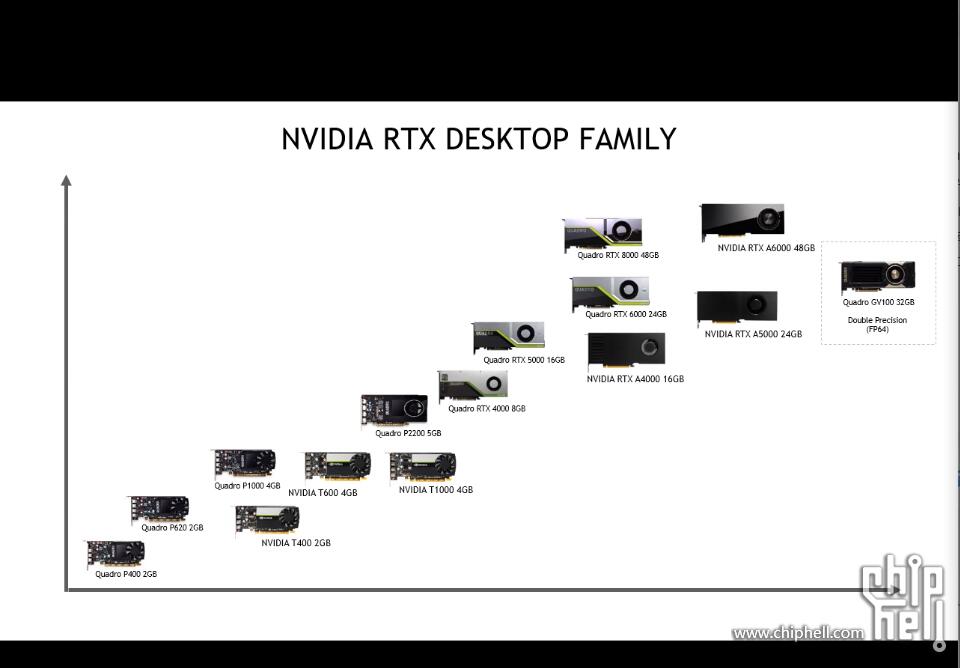

太老的卡就不考虑了，不如核显，现阶段市面上你能买到符合要求的显卡无非就这几张：

6月1日 淘宝渠道

• P400 2G —— 拆机 ￥580 —— 全新 ￥699
• P620 2G —— 拆机 ￥1080 —— 全新 ￥1380
• P1000 4G —— 拆机 ￥1988 —— 全新 ￥2200
• T400 4G —— 全新 ￥980
• T600 4G —— 全新 ￥1700
• WX2100 2G —— 拆机 ￥799 —— 全新 ￥899
• WX3100 4G —— 拆机 ￥1238 —— 全新 ￥1399
• WX4100 4G —— 拆机 ￥1950 —— 全新 ￥2099

• GT 1030 2G —— 各品牌￥300~600不等
• RX 550 4G —— 磐镭 ￥899 —— 盈通 ￥969
• RX 560 4G —— 盈通 ￥1099
• GTX 1050 4G —— 寨卡 ￥930 —— 国产工控卡￥1400
• GTX 1050Ti 4G —— 寨卡 ￥1388 —— 国产工控卡￥1999
• GTX 1650 4G —— 翔升 ￥1800 —— 国产工控卡￥2499

WX4100真好看，可惜是A卡，不符合我的需求，用来黑苹果是极好的，要是哪天Quadro入门卡也有这设计就好了，

很好奇为什么哪怕专业卡也是上的4G显存？不知道DELL小机机显卡倒转会不会影响散热？

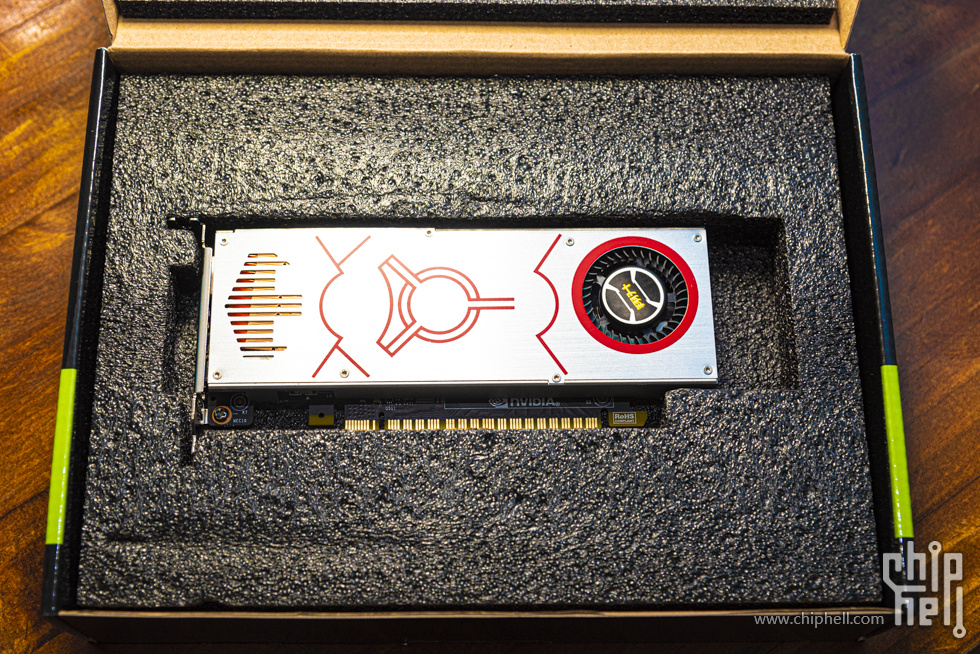

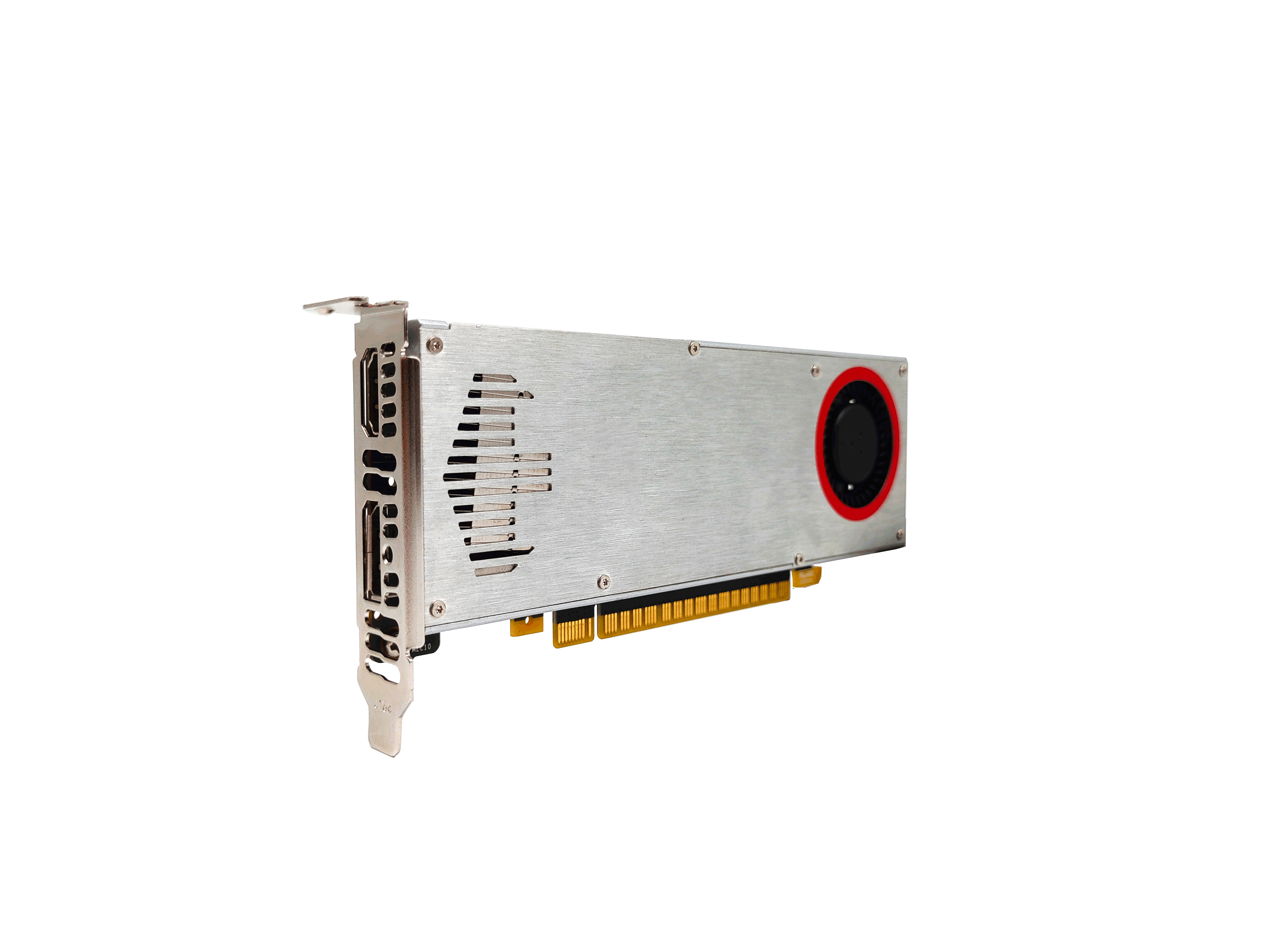

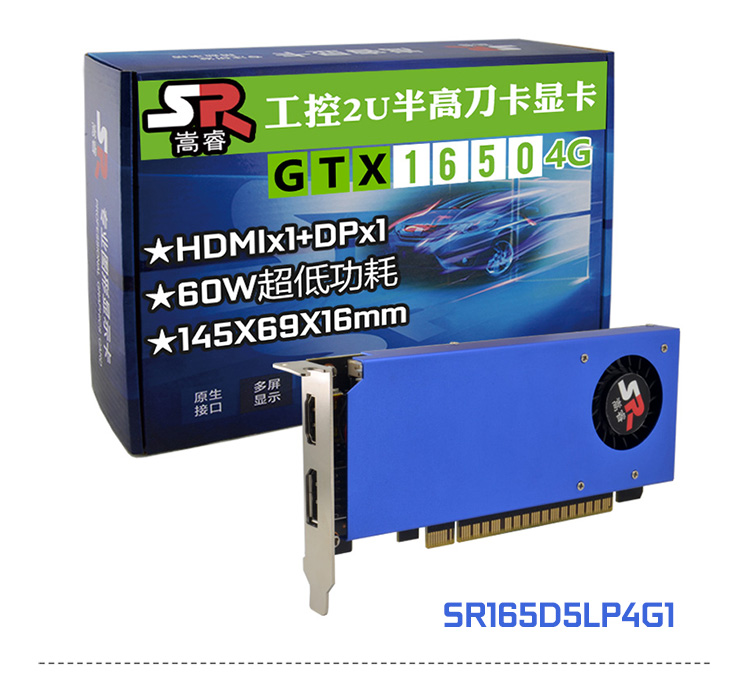

你会发现目前半高刀卡中性能最强、性价比最高的是1650 4G，这是翔升在2020年出了一款GTX1650 4G刀卡。

「无外置供电」、「单槽」、「半高」、「主动散热」非常符合1L小机机的需求，

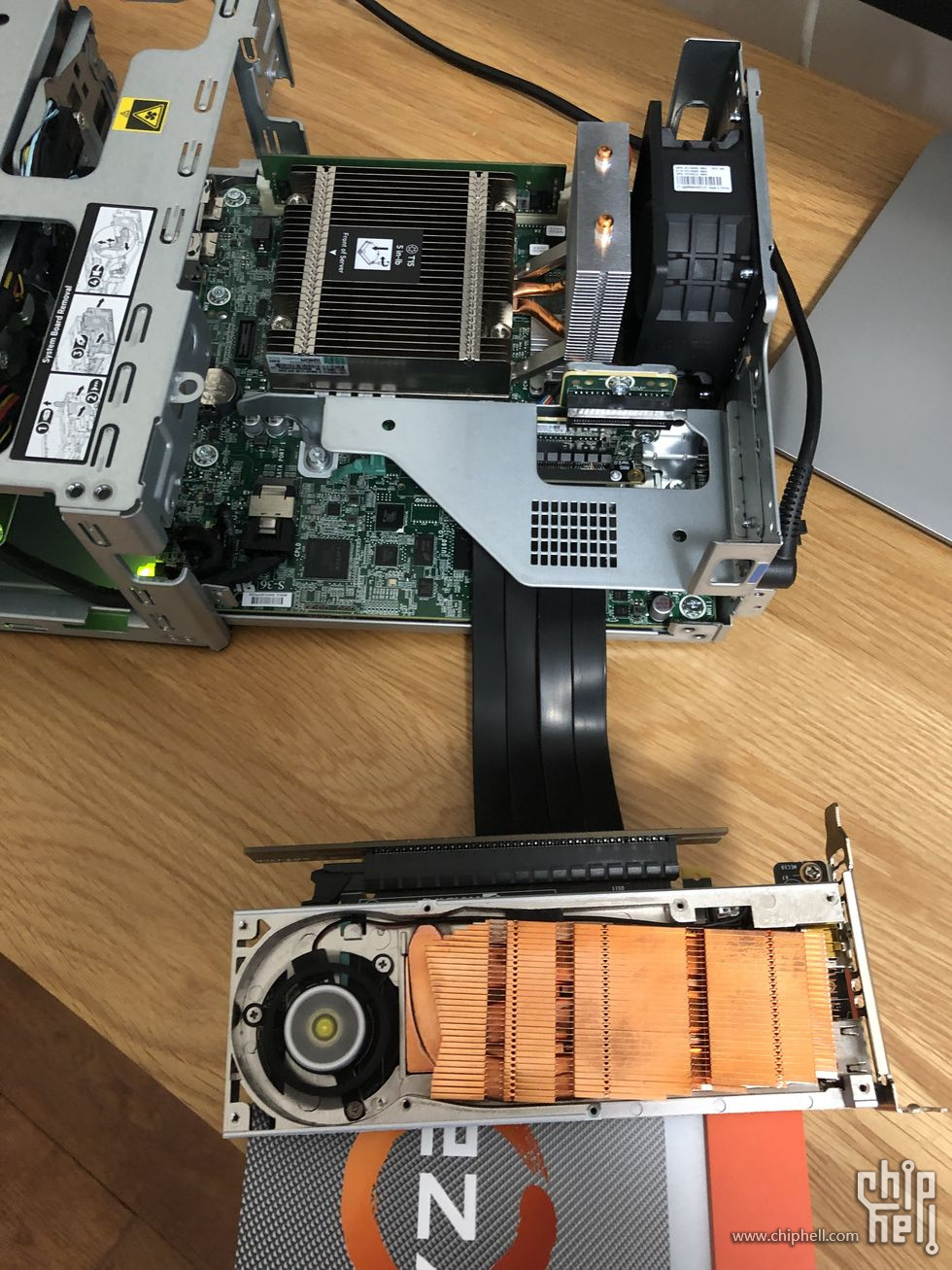

从大佬的照片中可以看到散热用上了大量的铜，用料非常的足，散热应该是没问题的，毕竟才75瓦，

只有两个接口，HDMI2.0b和DP1.4，也没有什么好抱怨的了，体积就这样，某家4K显示器甚至还不给DP1.4呢~

GTX 1650唯一一款单槽卡，除了外观有点廉价、噪音之外几乎挑不出任何毛病~

小插曲

当我准备去咬牙剁手的时候，上京东一看，下架了……上淘宝一看，全没货……

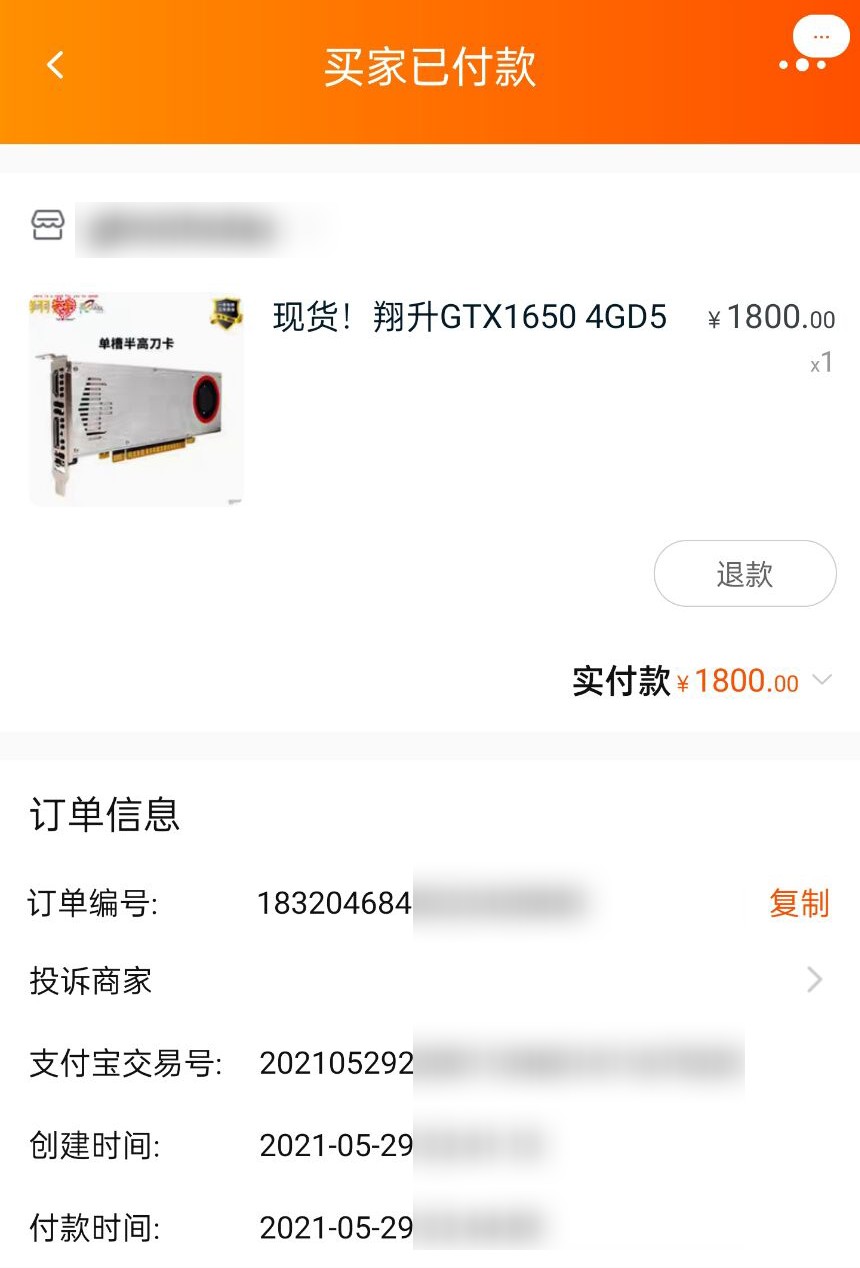

在一番东找西找后终于找到了张1800的现货，跟老板聊了会得知，

这可能是全网最后一张现货，也不知道是不是唬我，一上头就咬牙把它给剁了……

老板说前两个月厂家发了二三十片，他根本没想到会卖完，以为这批货砸手里了，上架没几天就快卖完了，

老板又去进货，厂家那边回复说暂时不会再生产这种刀卡了，原材料上涨，成本变高了，市场反响也不够预期，

但不管怎么样，我还是感觉自己被收割了一把……刀卡也能涨价是真的离谱……翔升战刀原价1199……

内存

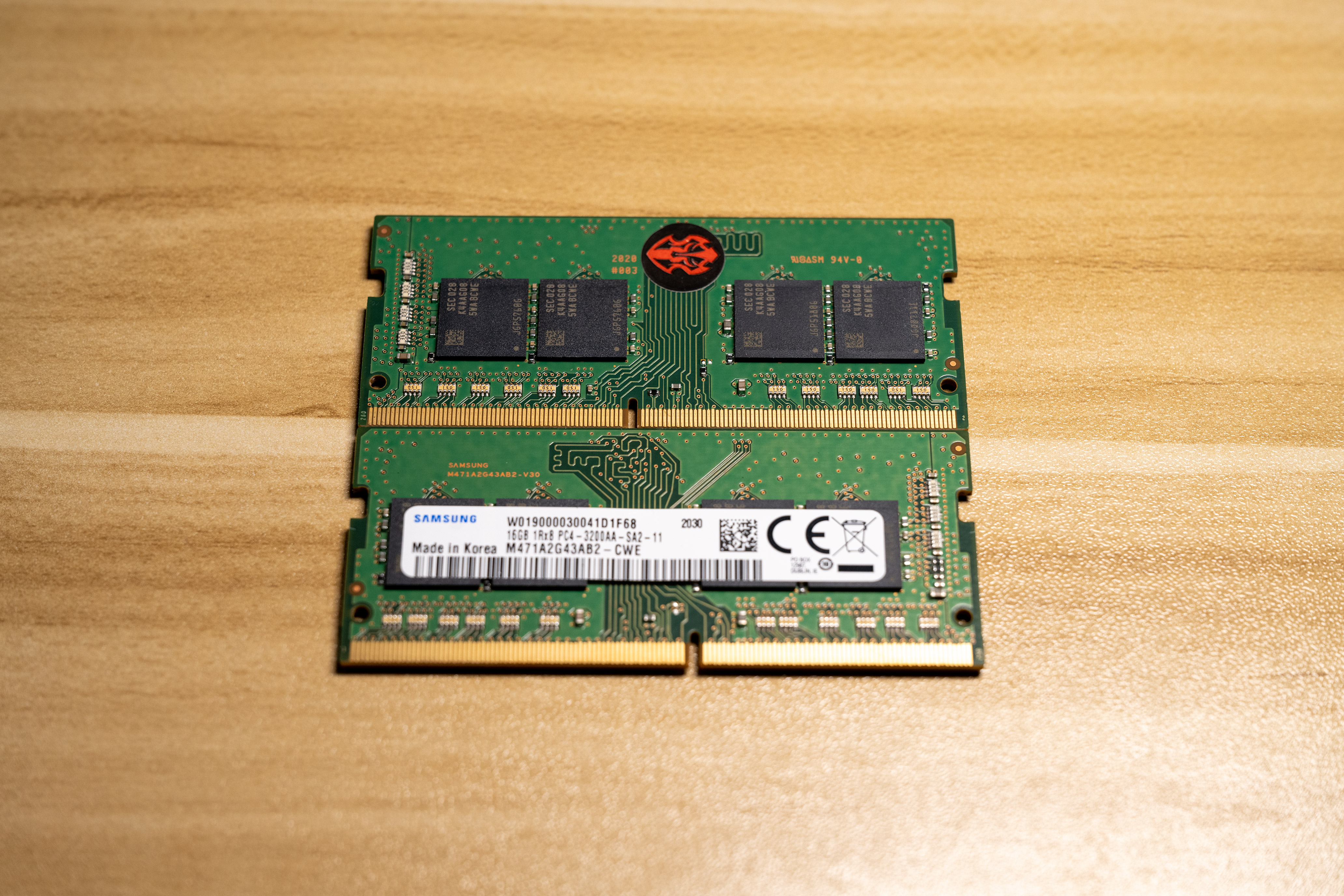

内存一开始整了两条8G 三星 1RX8 3200Mhz c22，本以为够用了，但是发现内存无法复用，一启动虚拟机就完全占用，

看到90%占用就感觉捉襟见肘……而且另一个虚拟机只能使用4G，有点太低了……

所以查了下发现4月5月出厂的笔记本已经用上了16G 1RX8 3200Mhz，看到闲鱼上有机械革命拆机条，立马入手两根，

但是不知道为什么机械革命的拆机条贴的火影笔记本的logo……

注意一下，机器目前上10代U只能跑2933，估计上11代才能跑3200Mhz

硬盘

近期Chia挖矿大家应该有所耳闻，币价太猛了就算跌了目前也有800刀，需要大量固态P盘，导致大容量硬盘价格飙升，

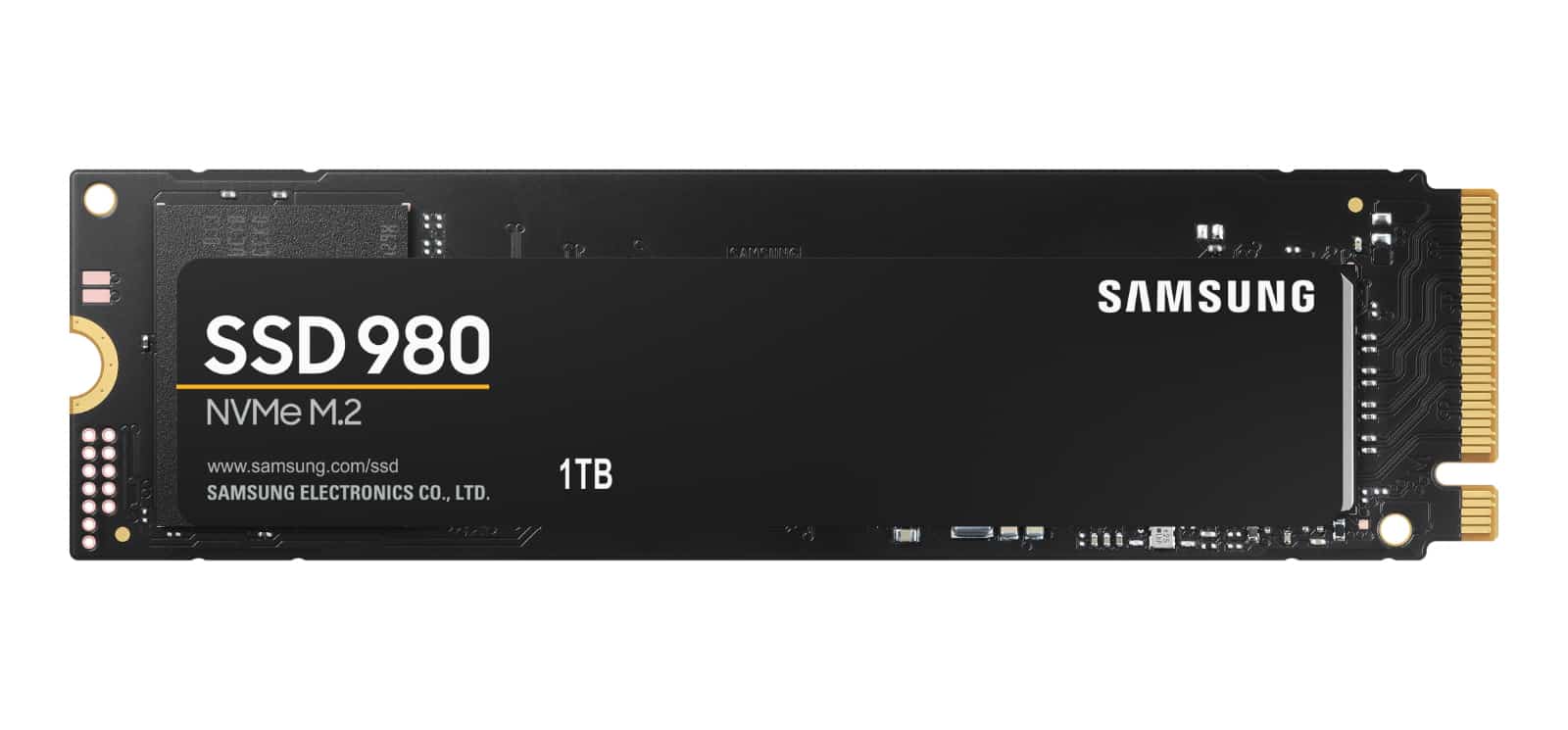

还好低容量的固态涨价幅度不是很大，还在可接受范围内，在SN550和980之间一番对比之后，选择了980，

Sn550和980都是无缓设计，稍显遗憾，不过也足够使用了，备用机用这个固态我也觉得足够奢侈了(

6月14日，XCH币价暴跌~现在只有400刀了~

6月20日，XCH币价暴跌~现在只有310刀了~

网卡

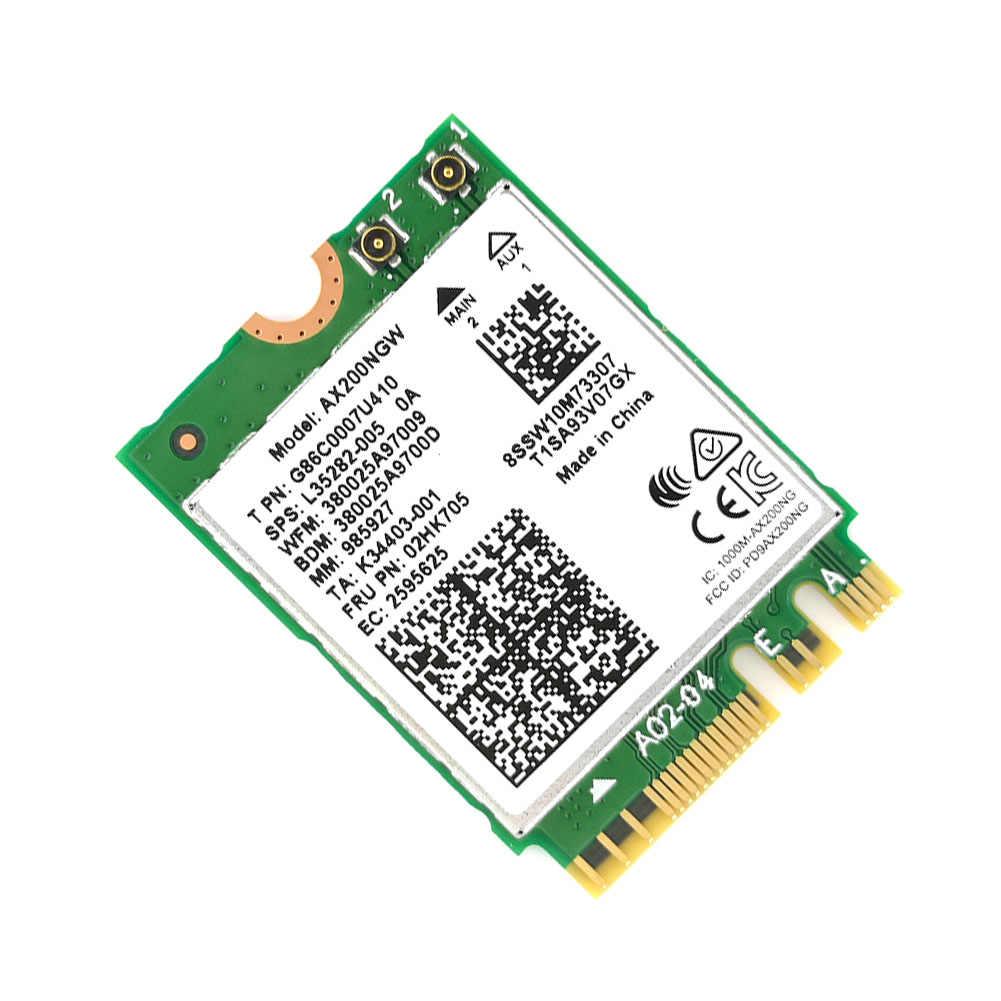

标配的是AX200，足够好了，哪怕黑苹果也有对应的方法，而且对网卡的需求不高，也不感兴趣，就不折腾了。

展示

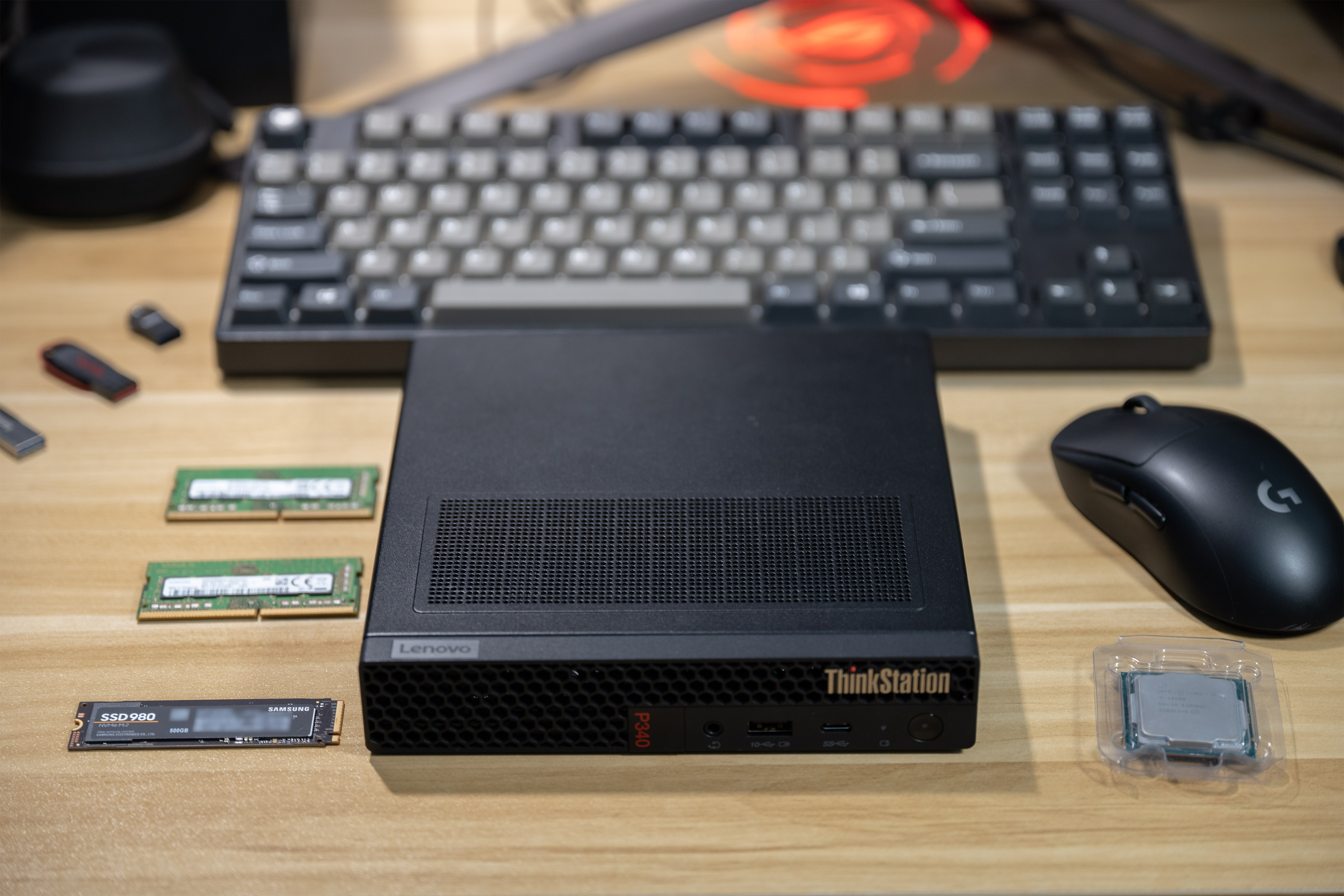

准系统

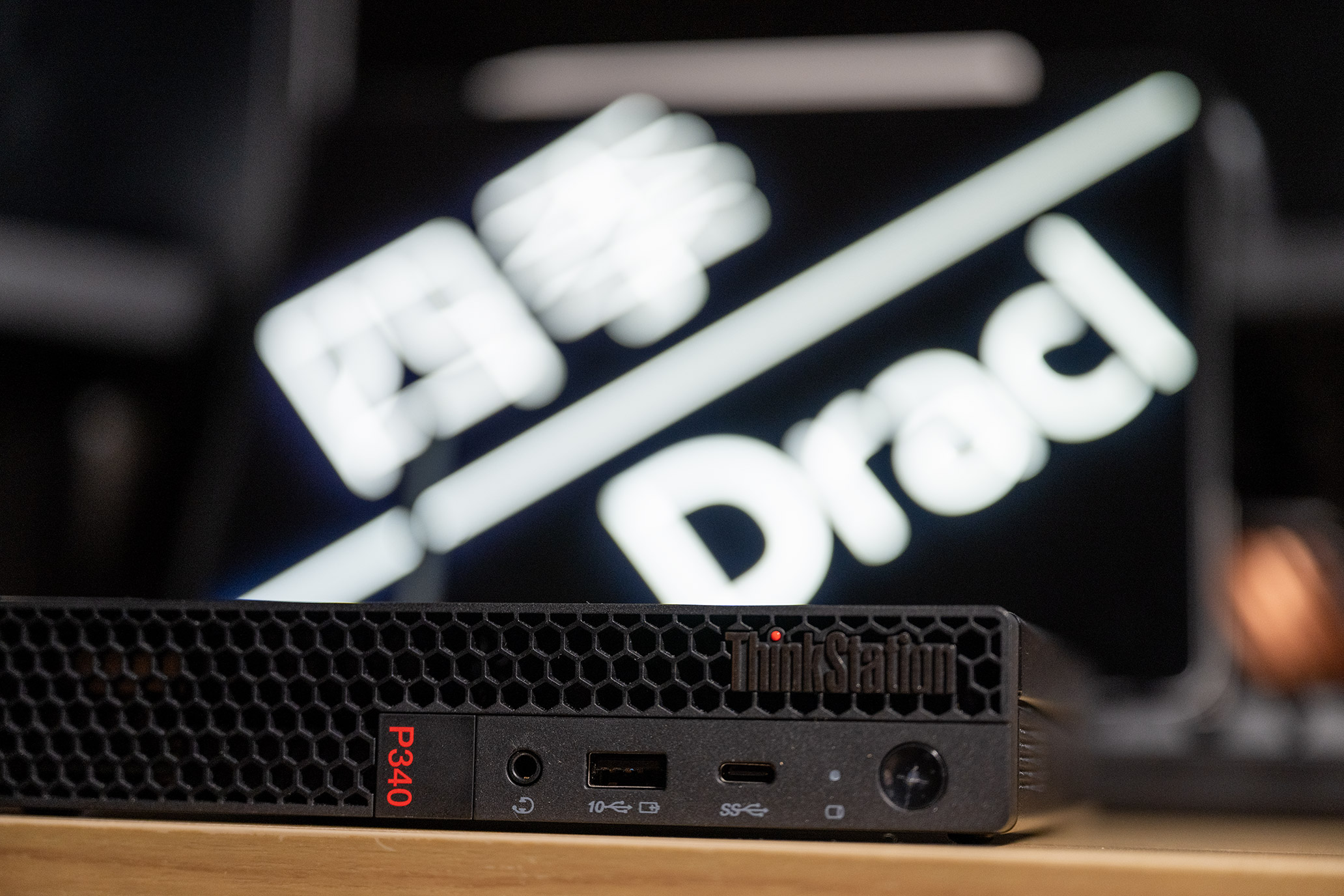

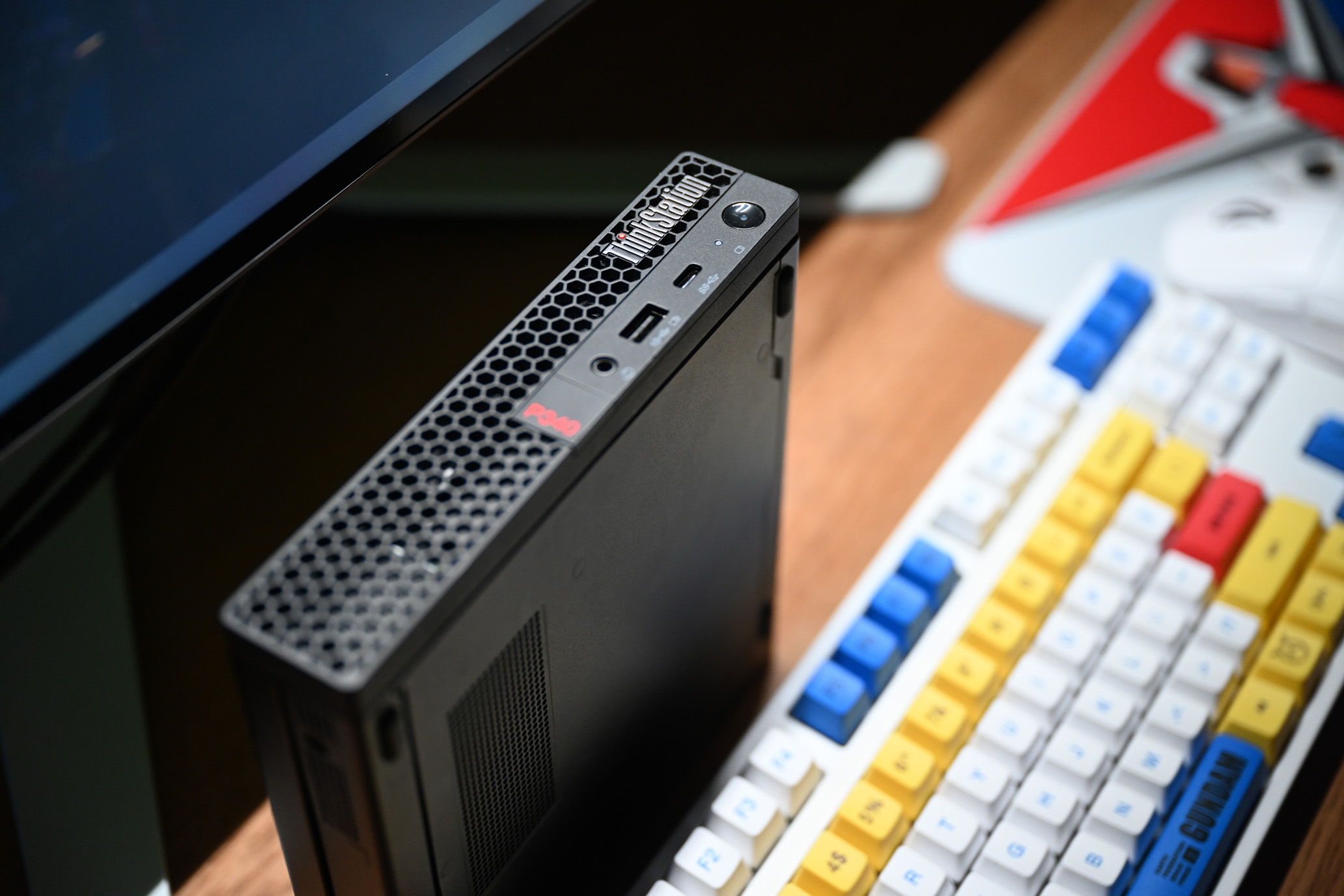

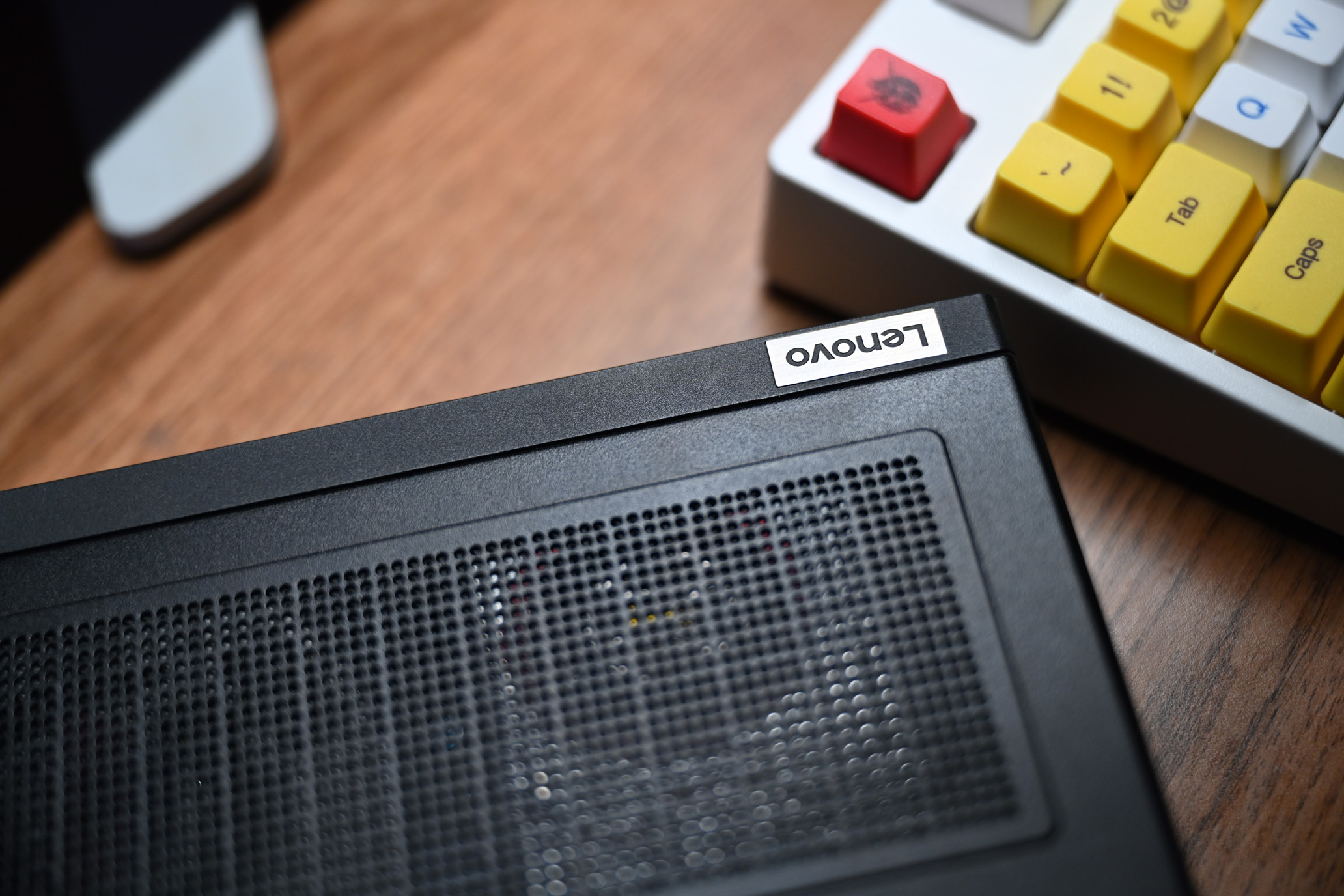

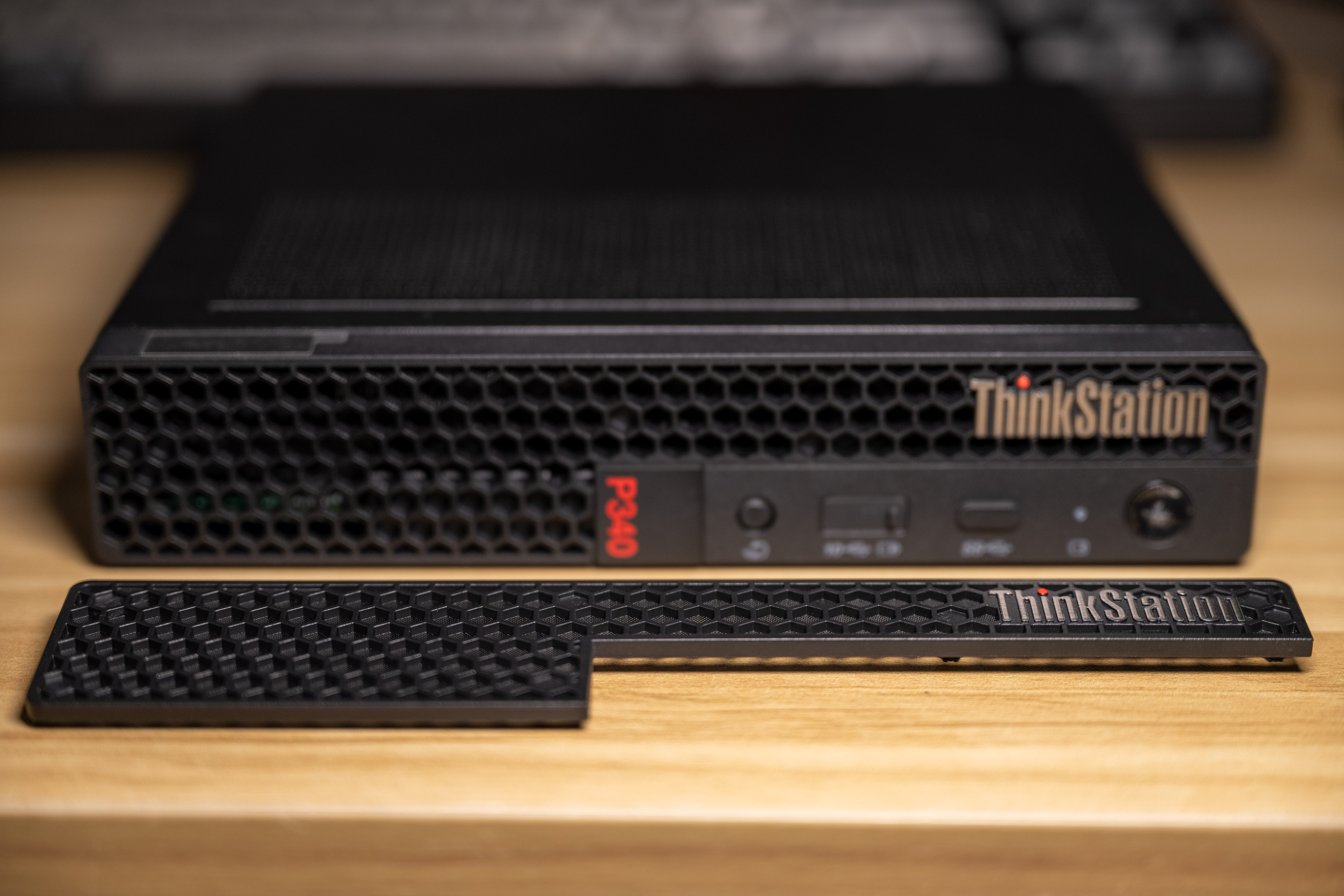

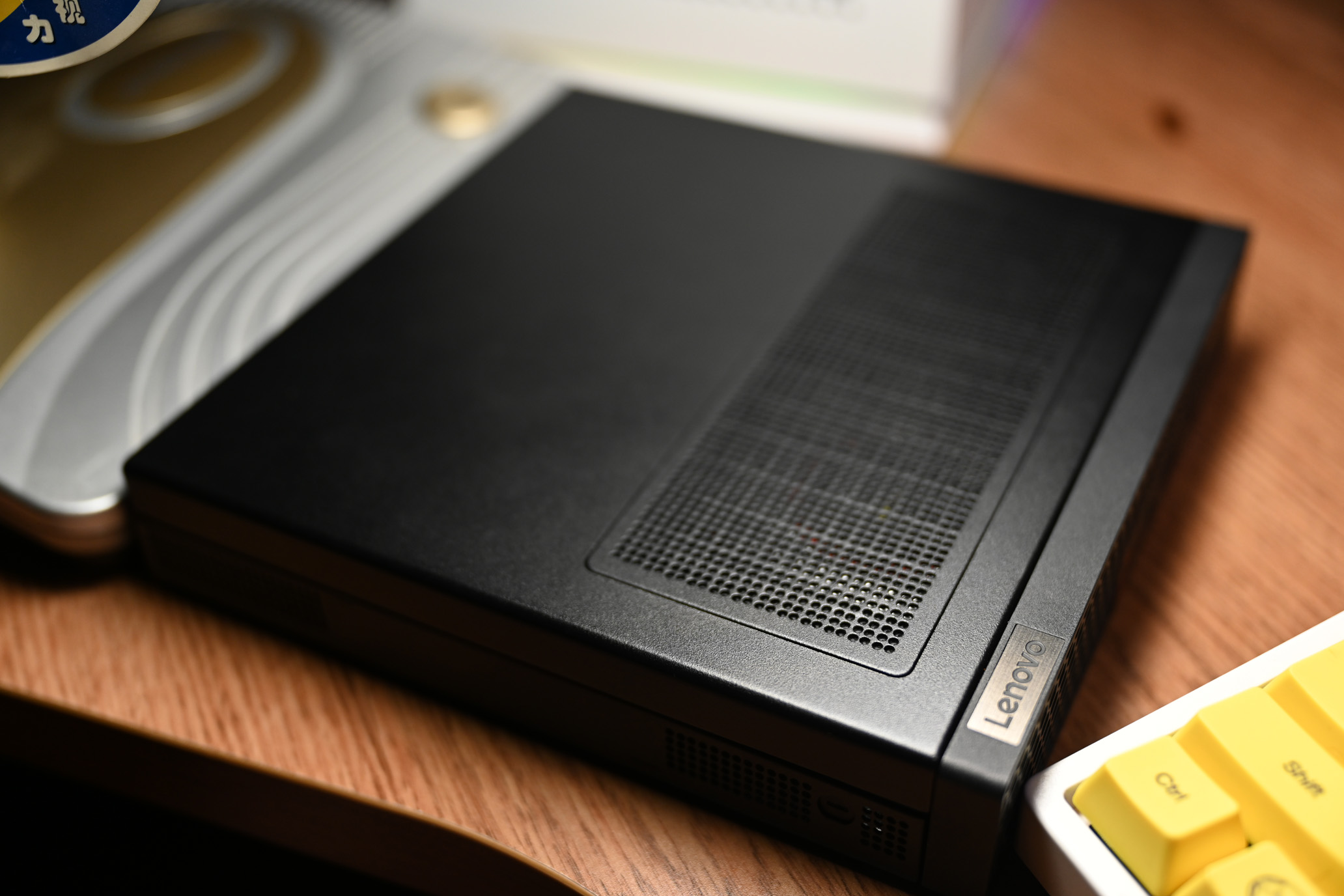

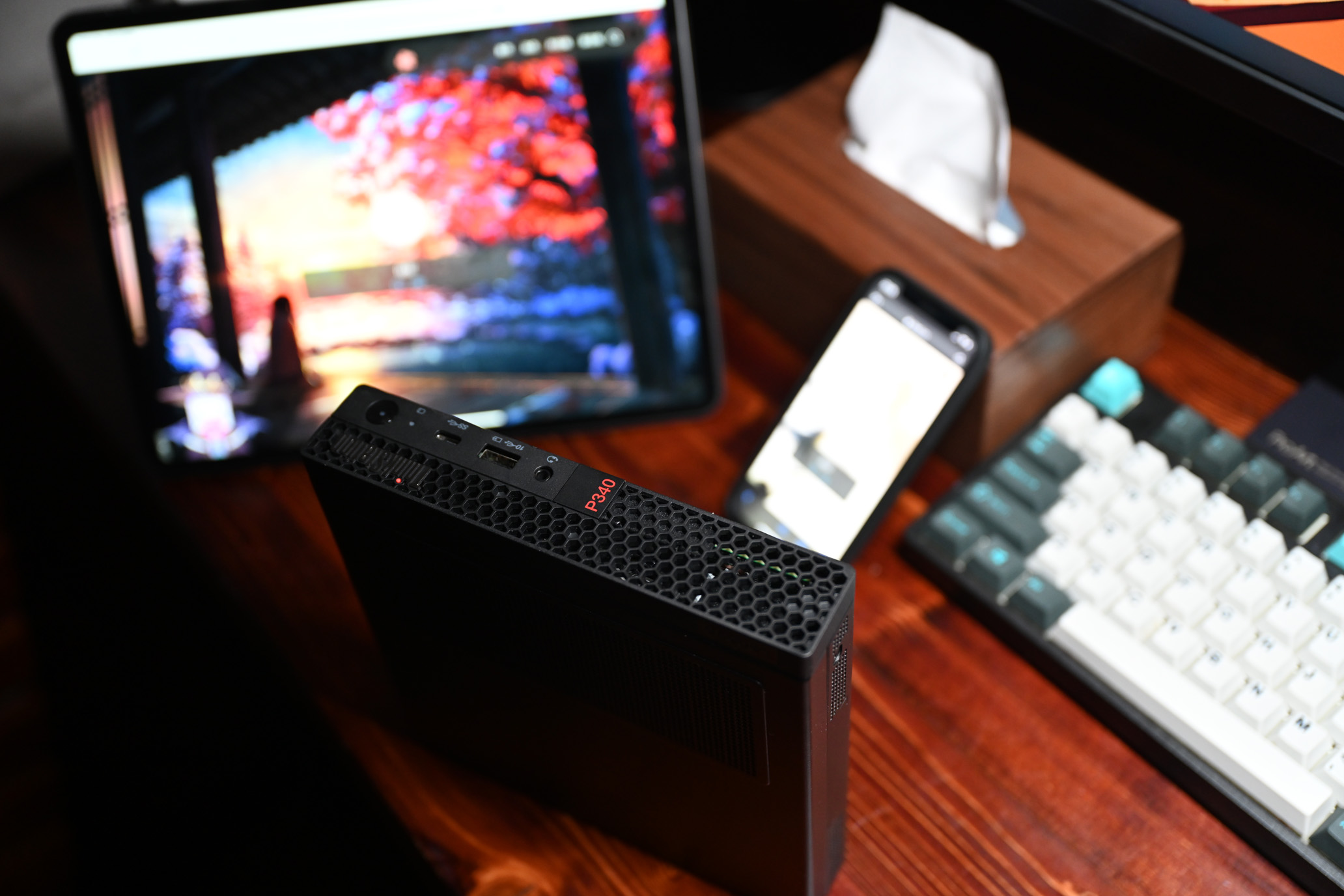

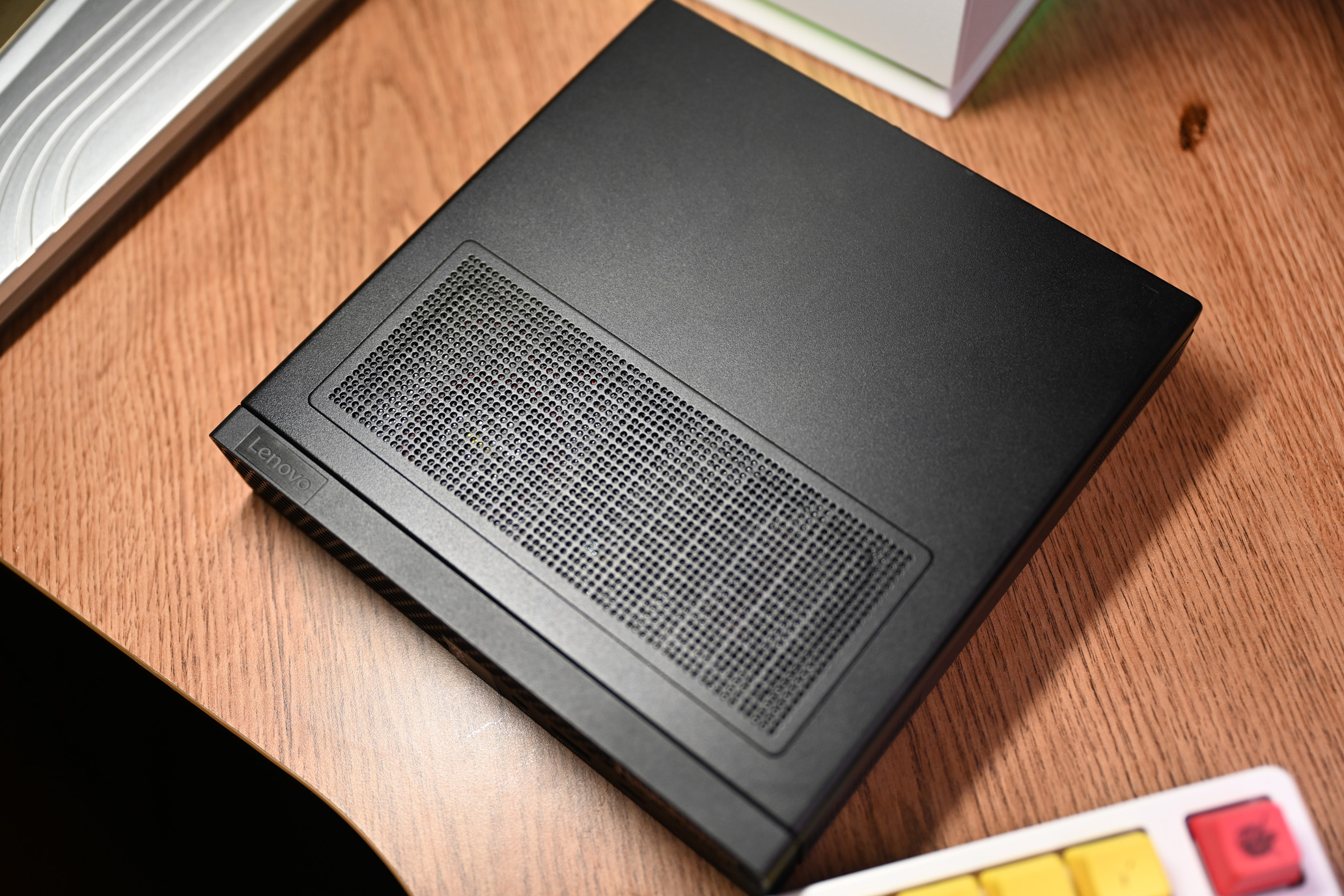

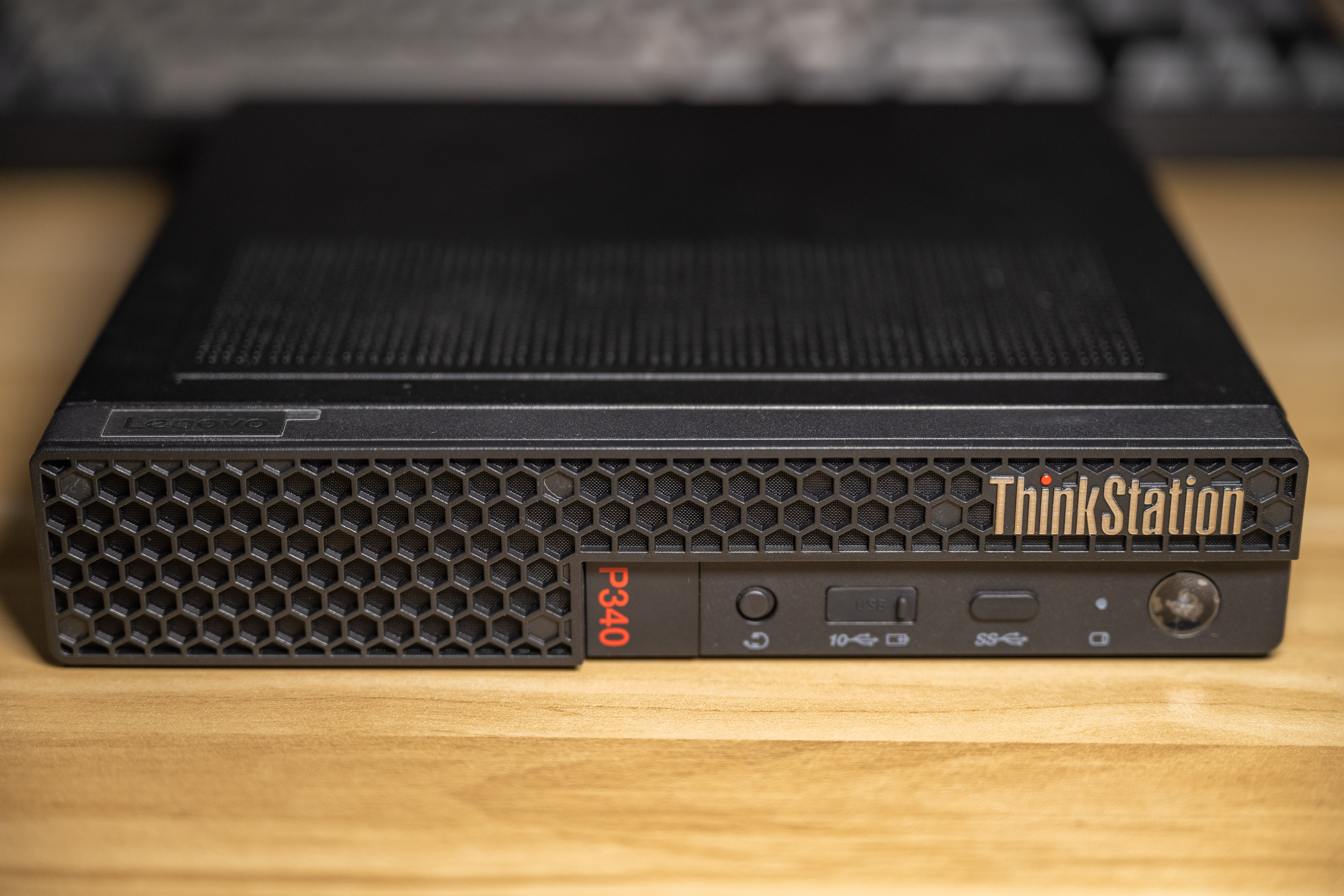

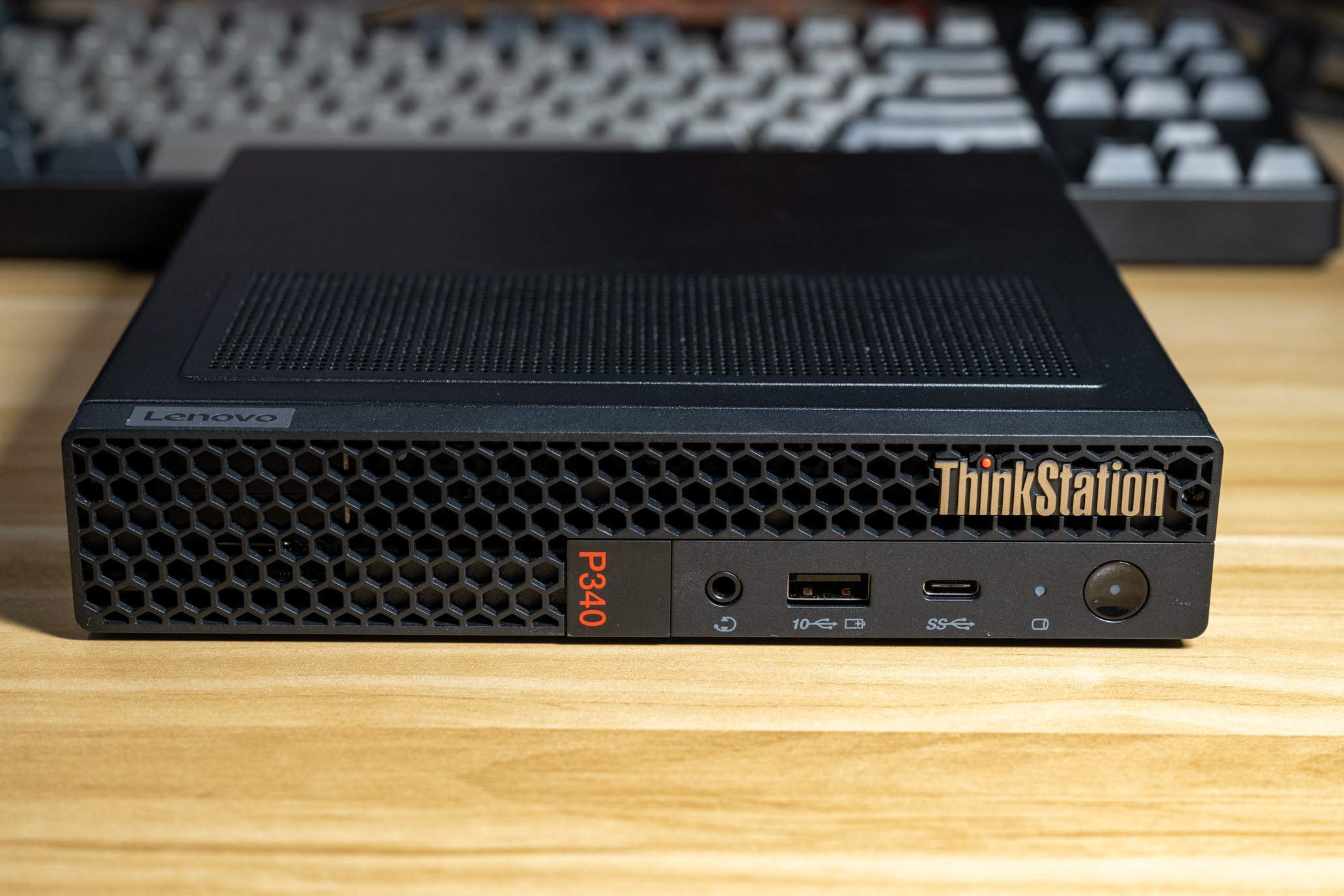

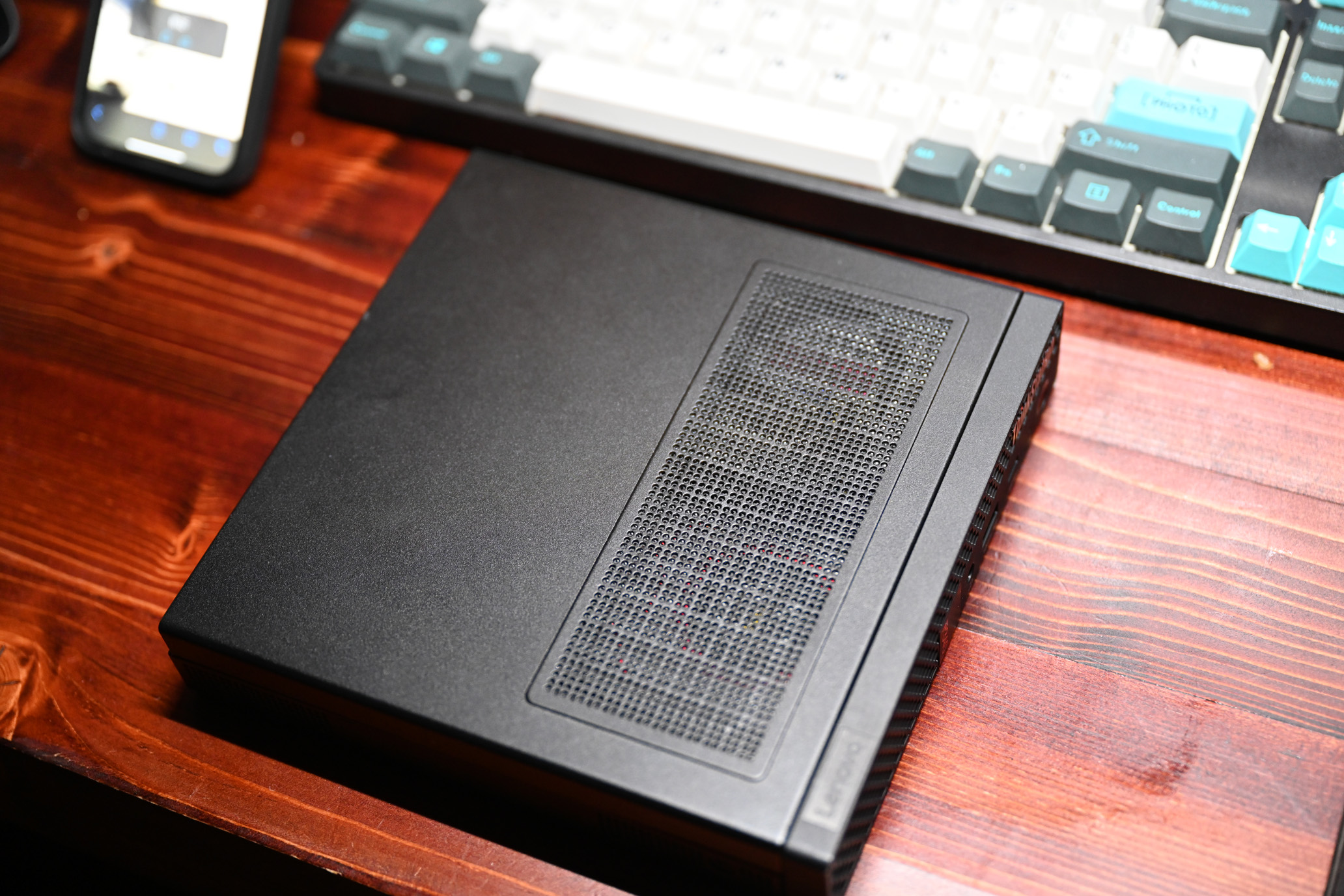

外观

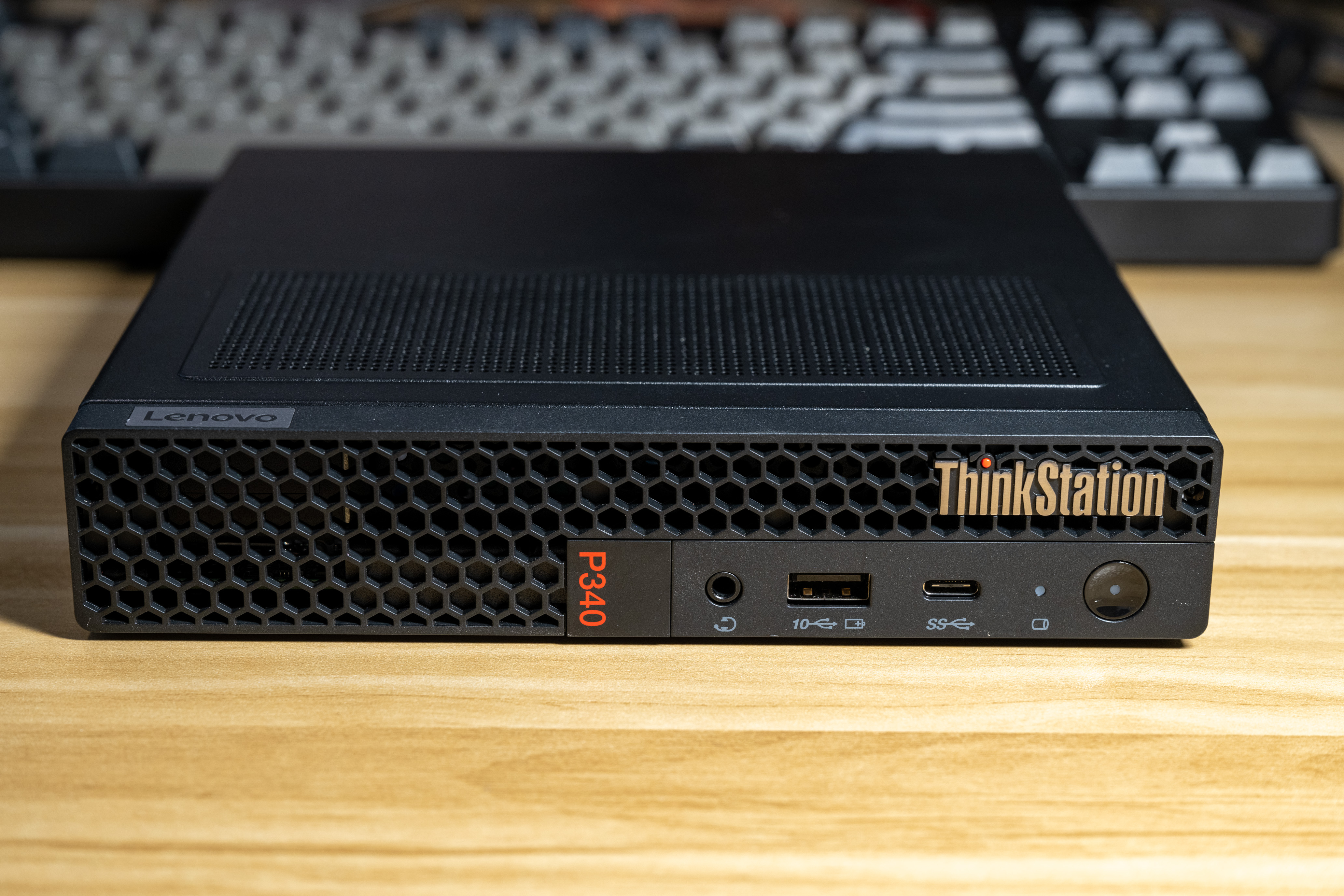

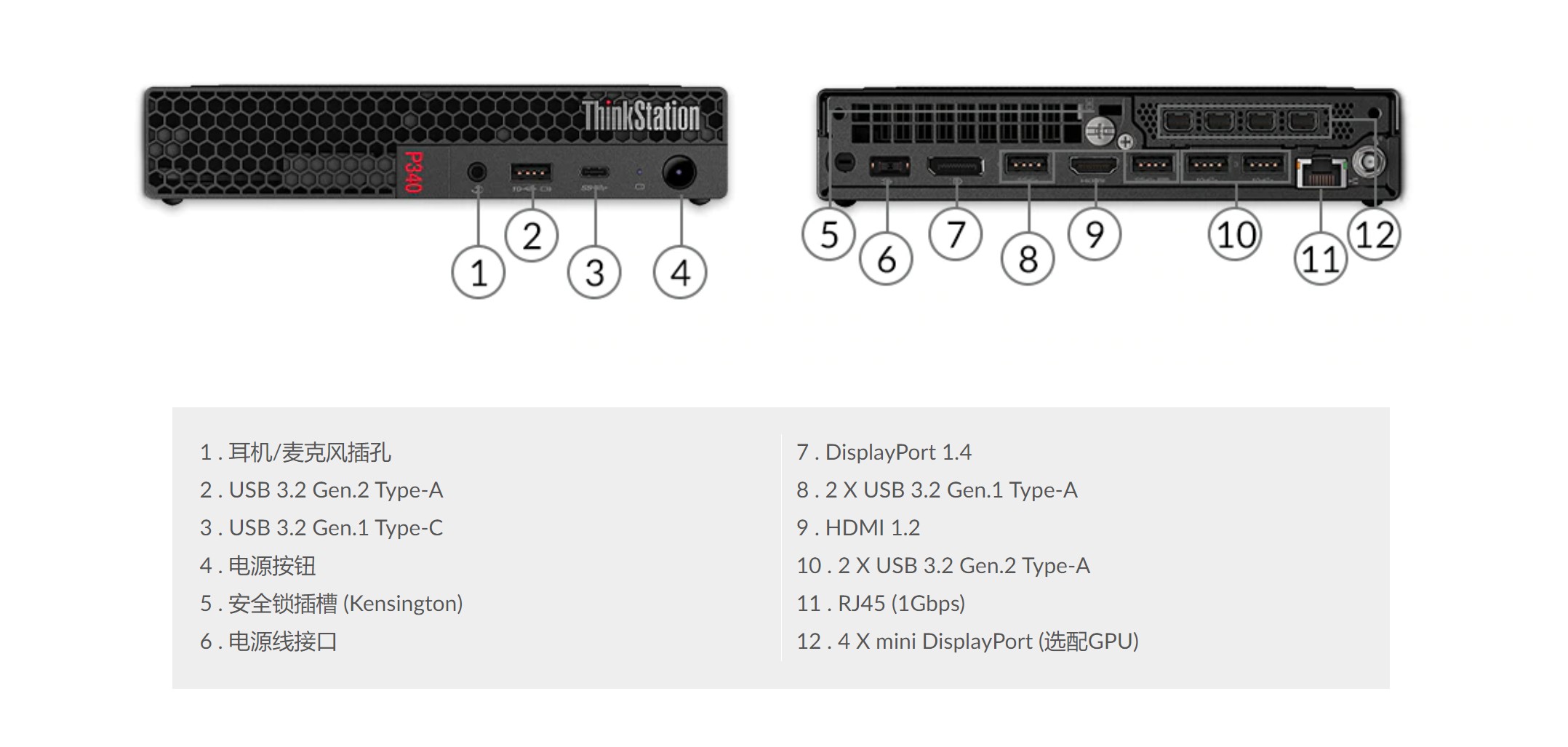

居然有极为先进的3.5mm接口！

P340的型号LOGO不能转，还做得特别显眼，真的有点逼死强迫症，迟点找个贴纸盖住它……

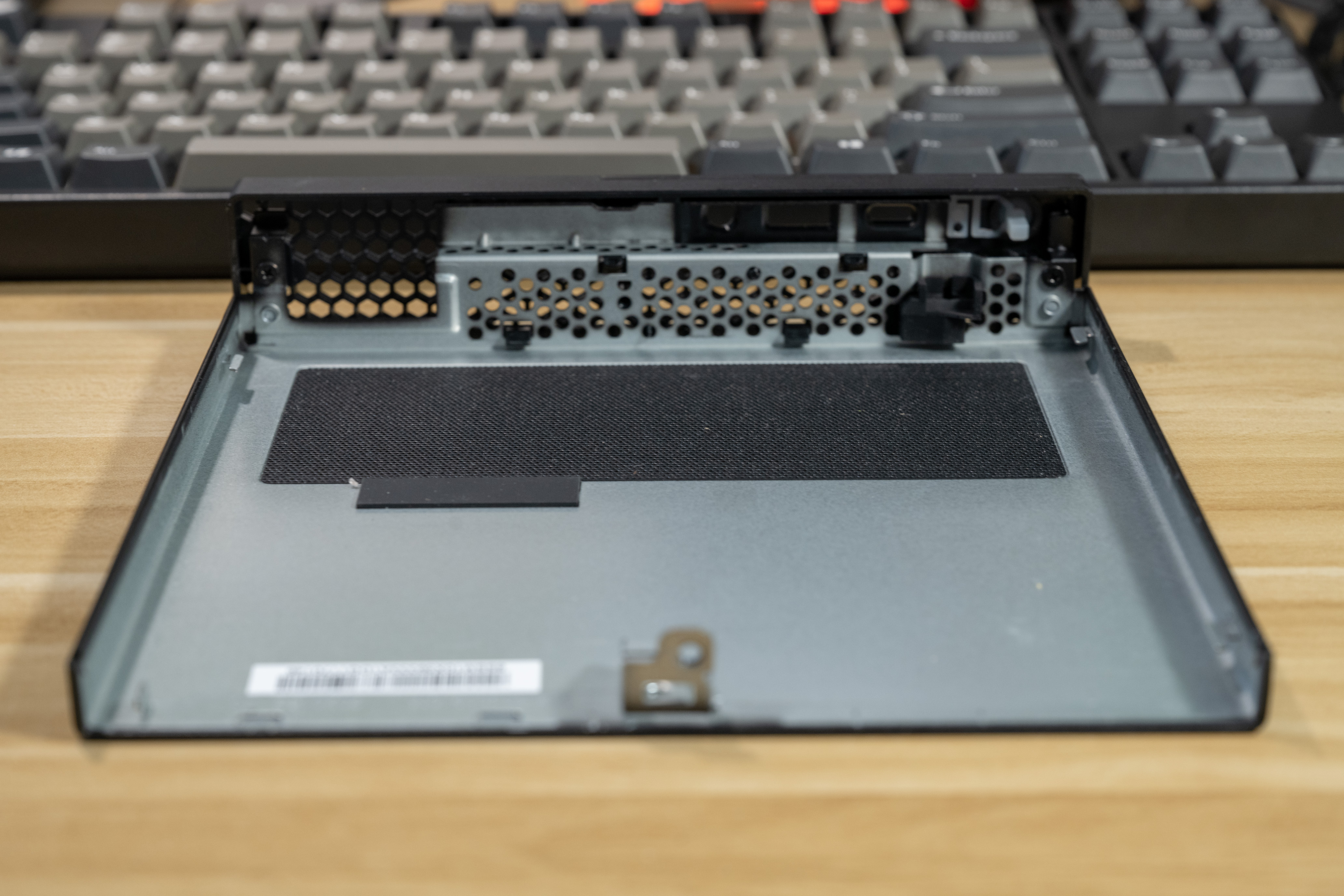

结构

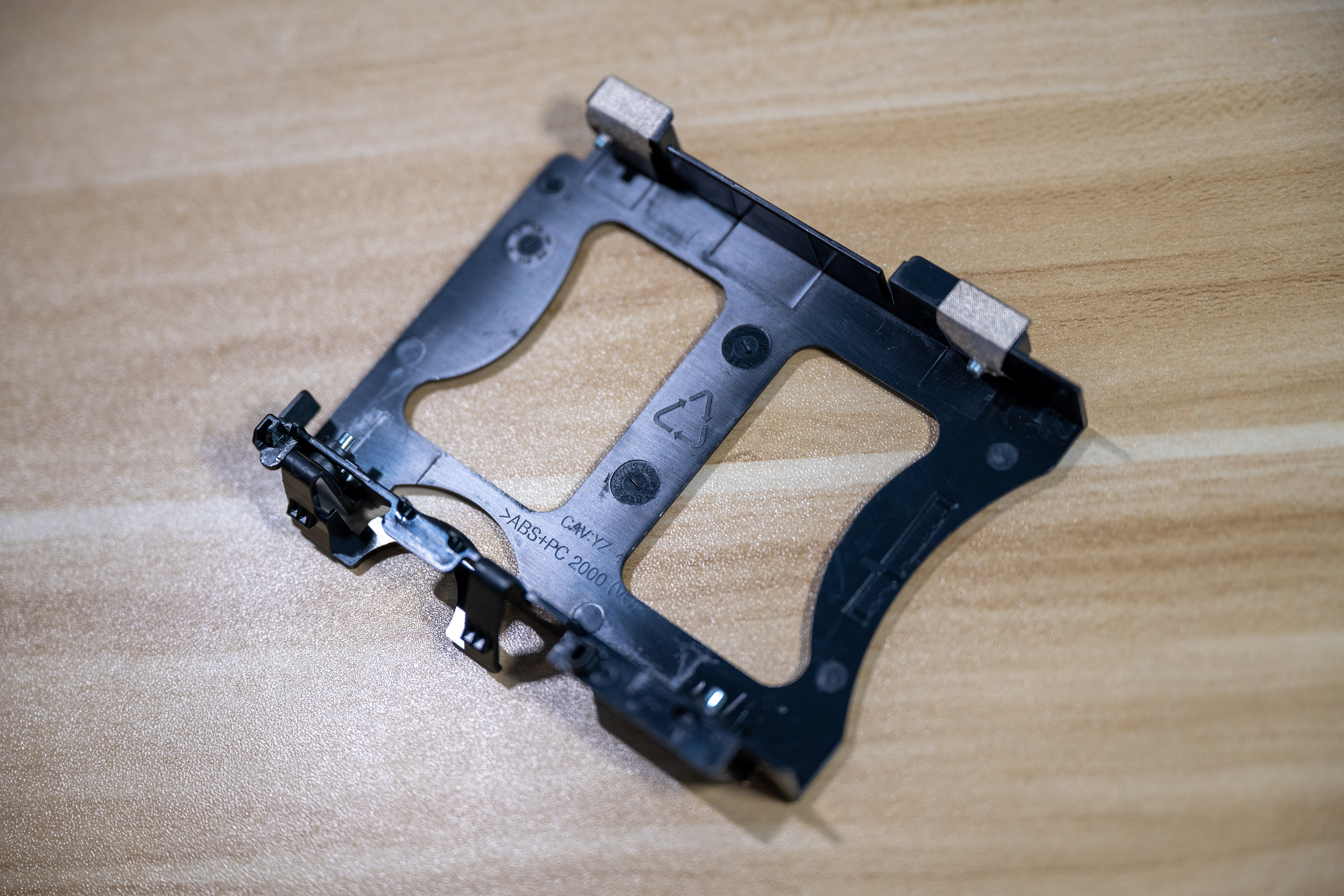

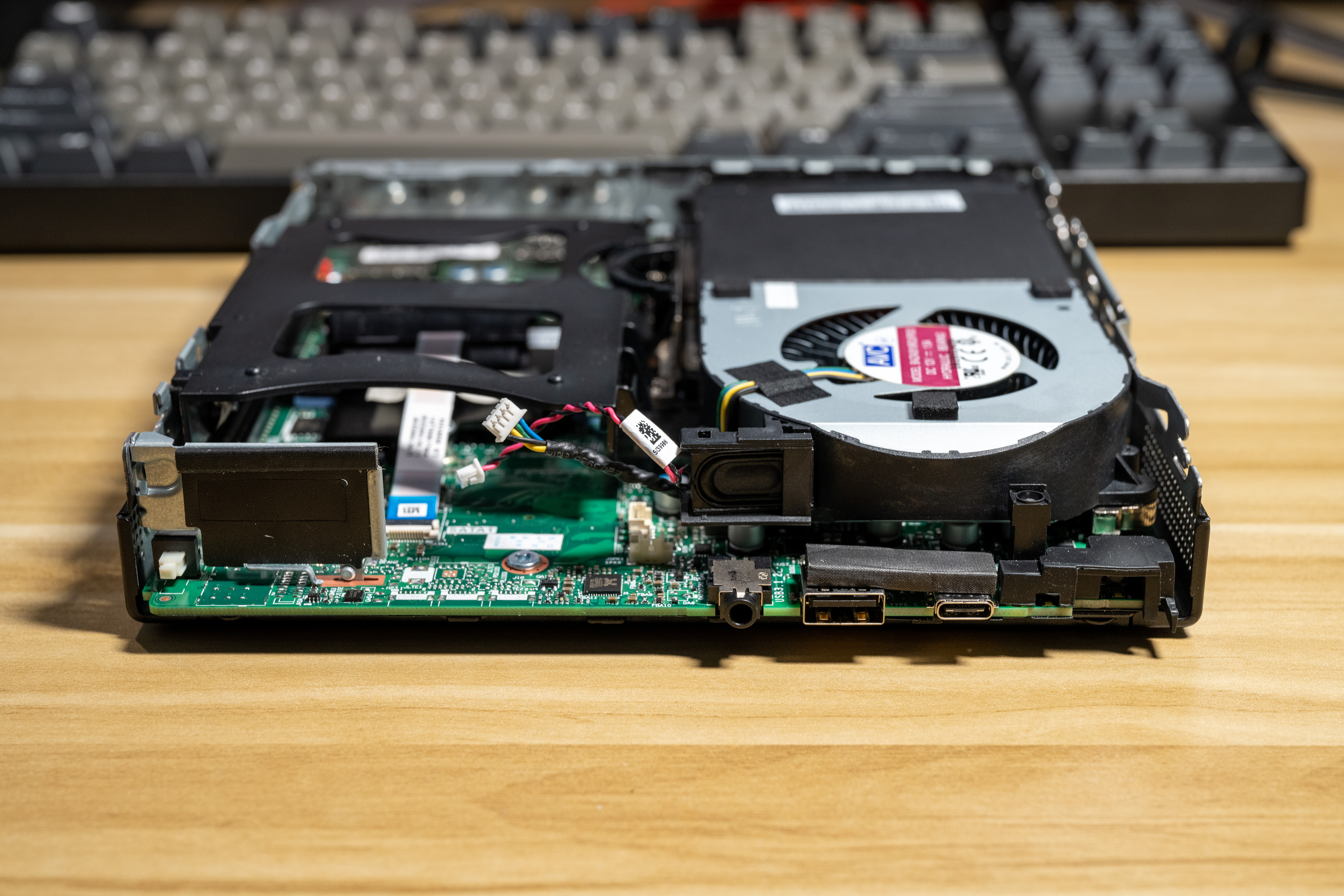

推开就可以看到内部，最显眼的就是原配的硬盘架，其次是右边的散热器，看起来很大，但是就只有一小坨散热鳍片。

散热

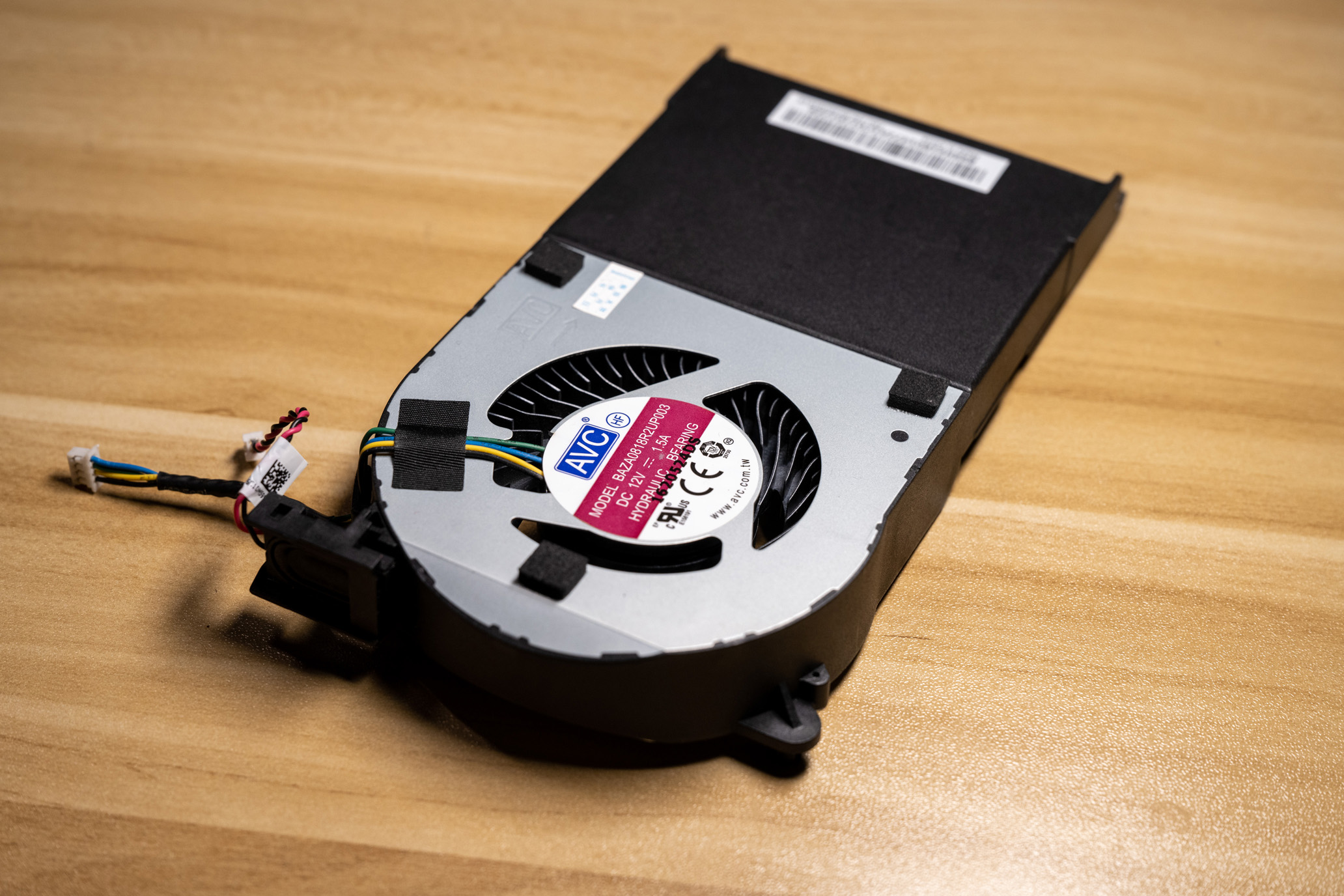

风扇居然有18w……怪不得满载这么这么大……不过日常操作基本没啥声音。

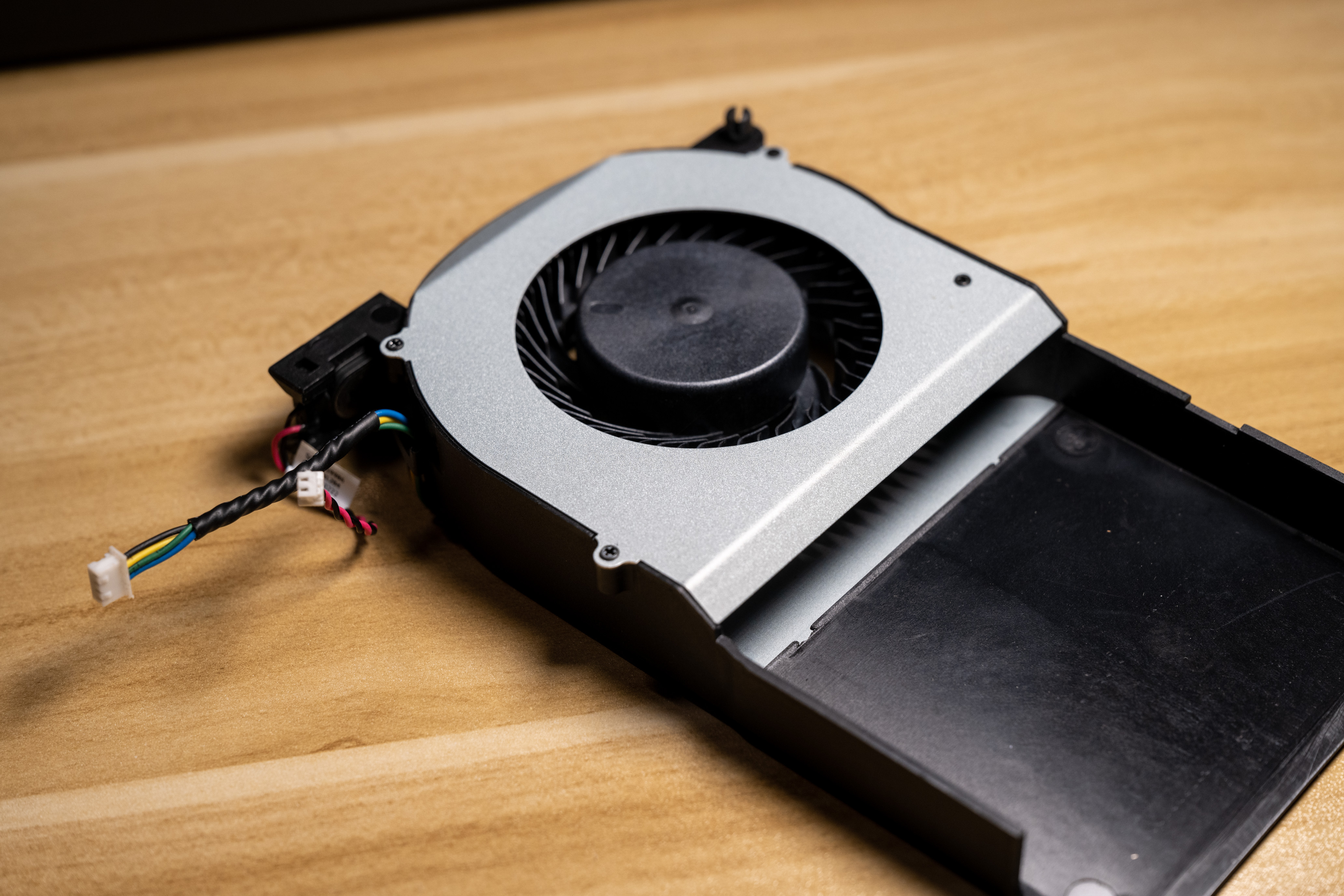

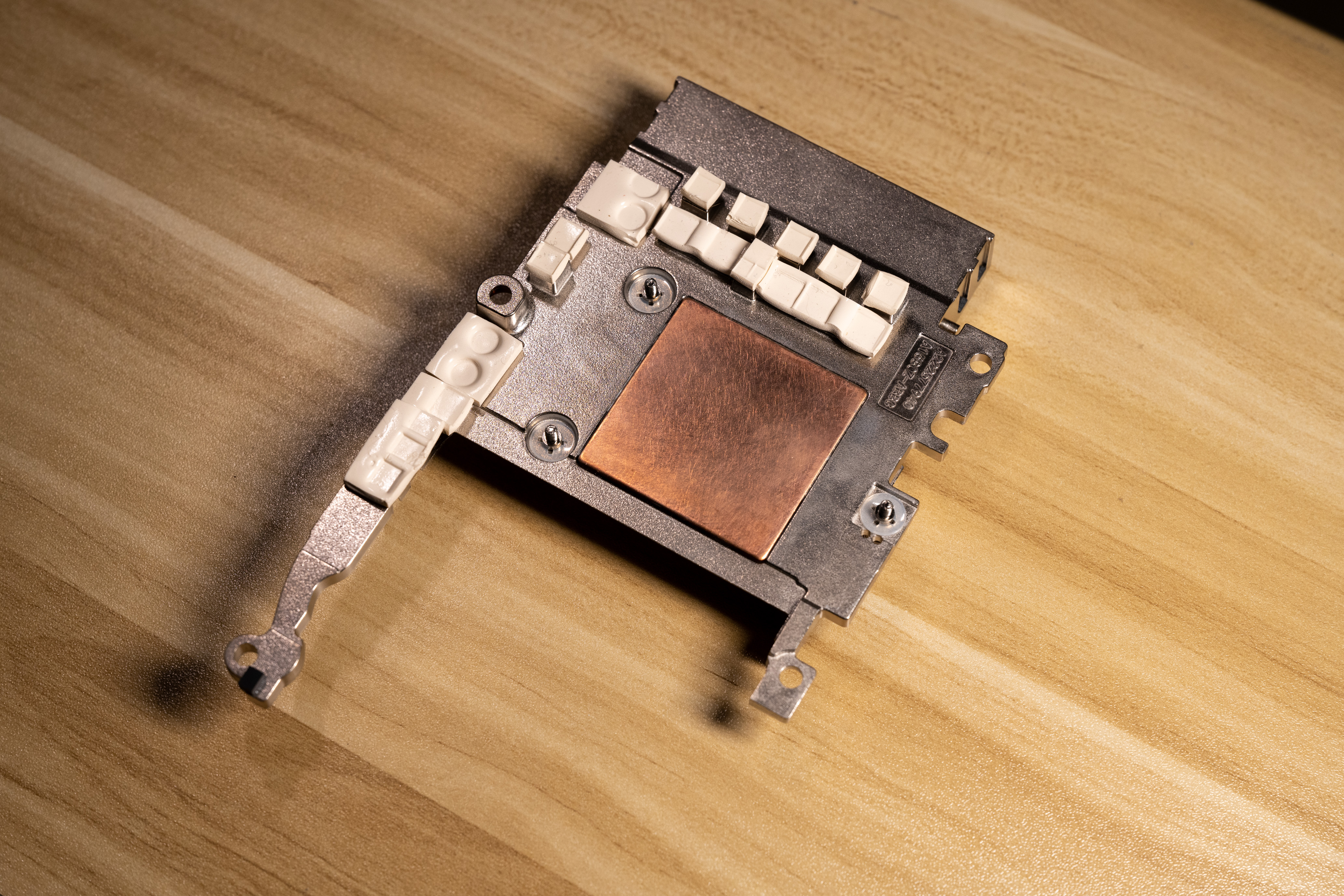

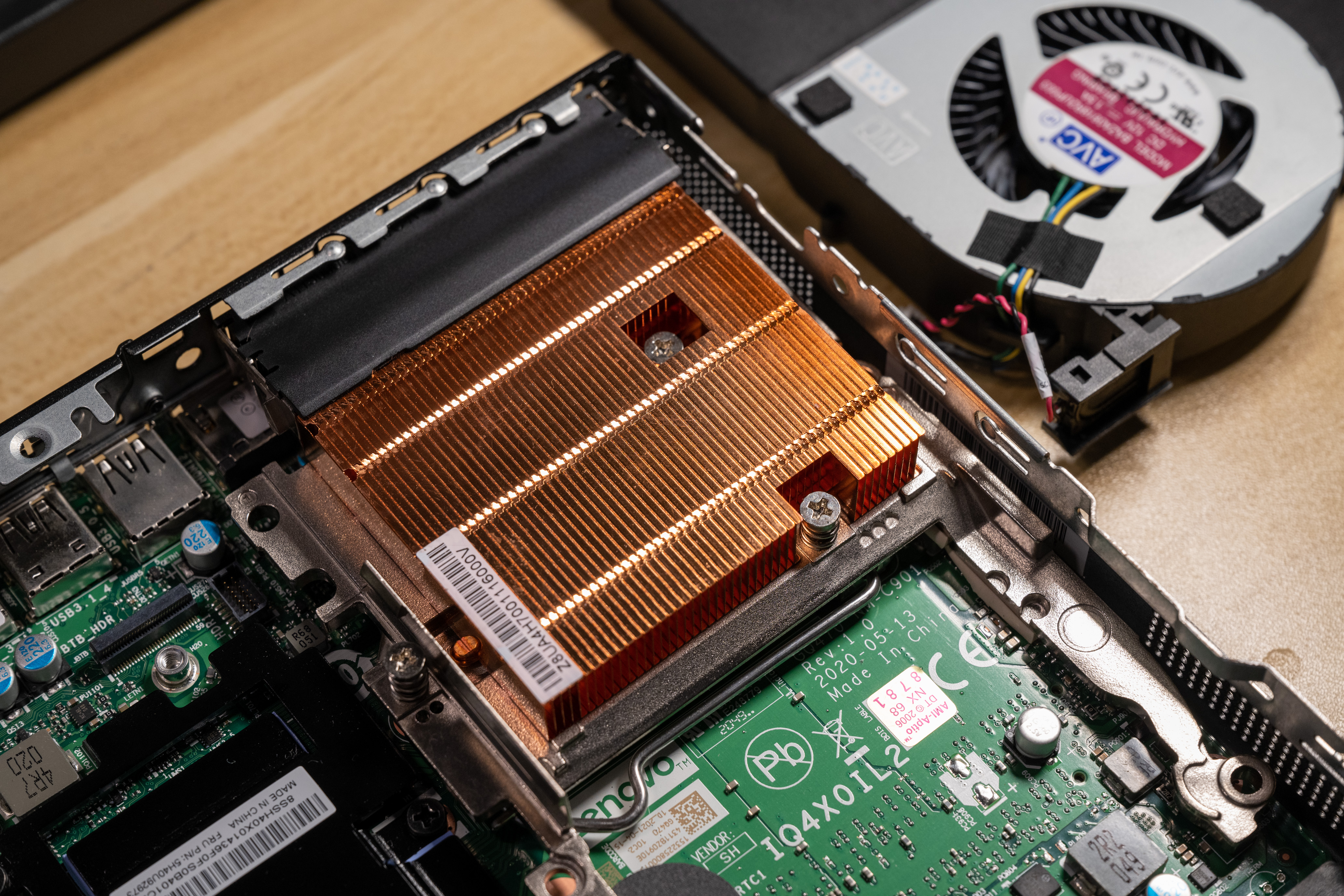

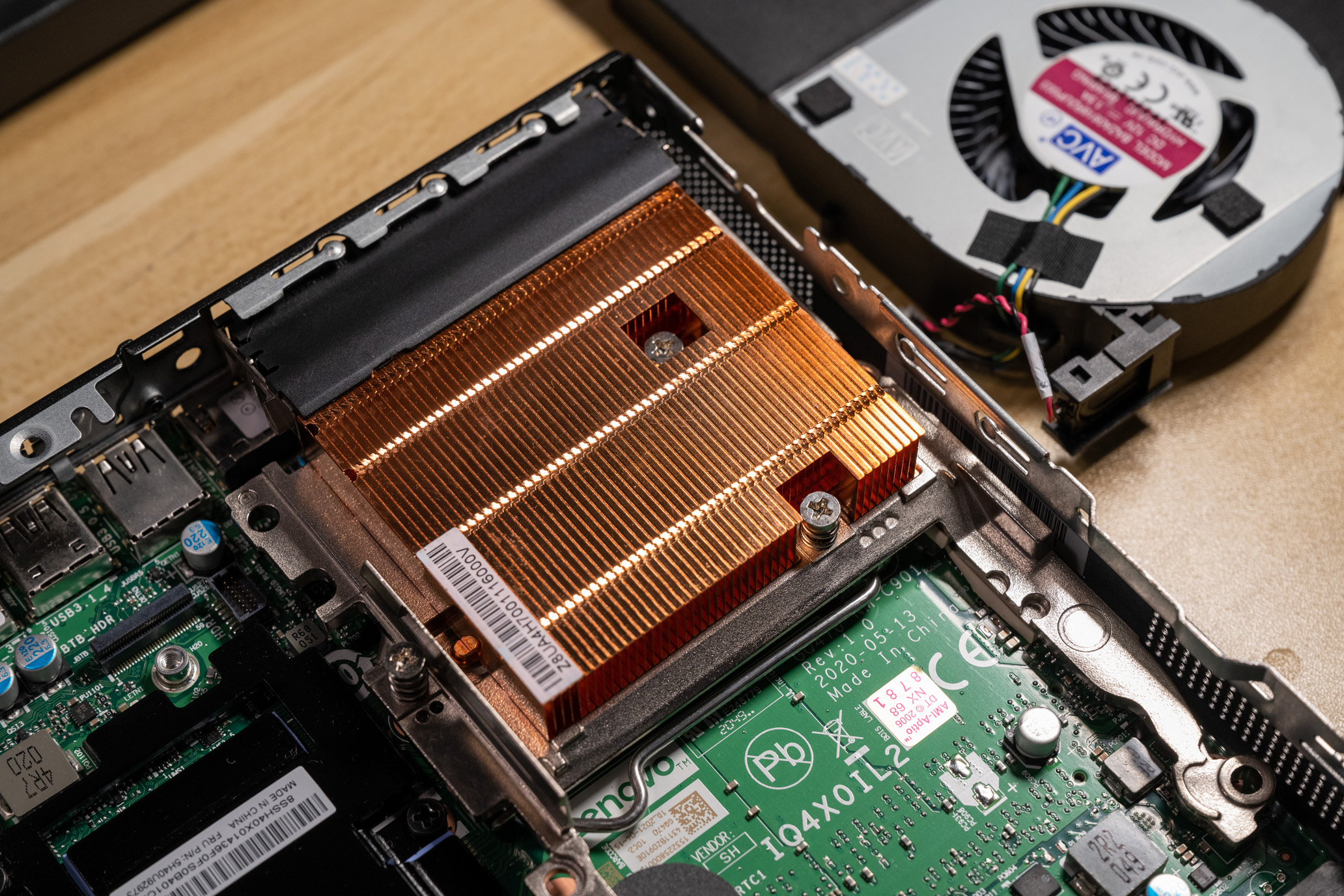

散热器风扇是用卡扣固定的，用力往上一抬就好，就露出了一坨金闪闪的纯铜散热鳍片了，看起来很棒，很有质感。

散热器是铜底直触，看起来没有光泽是之前上机测试了下，硅脂有点擦不干净~

插槽

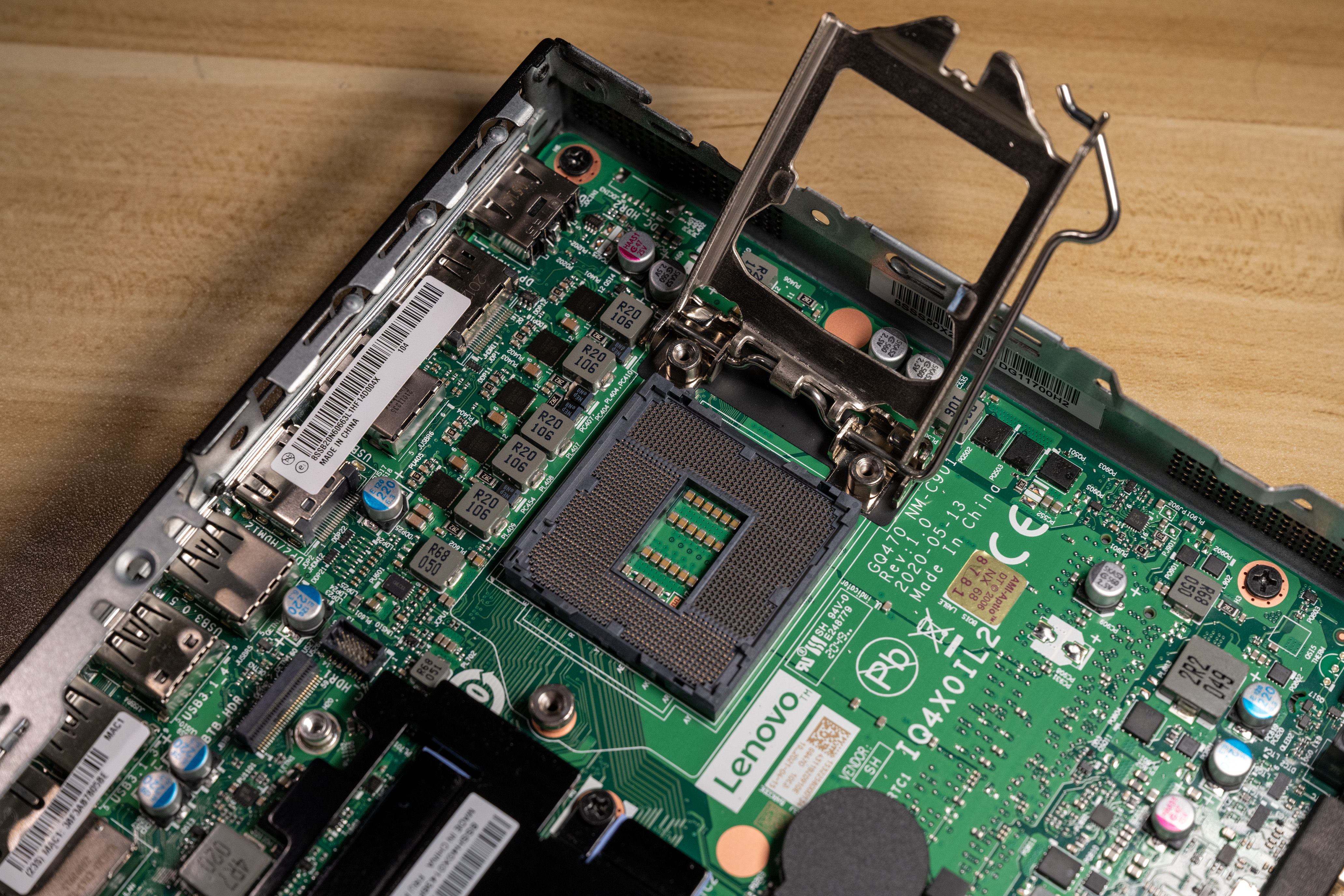

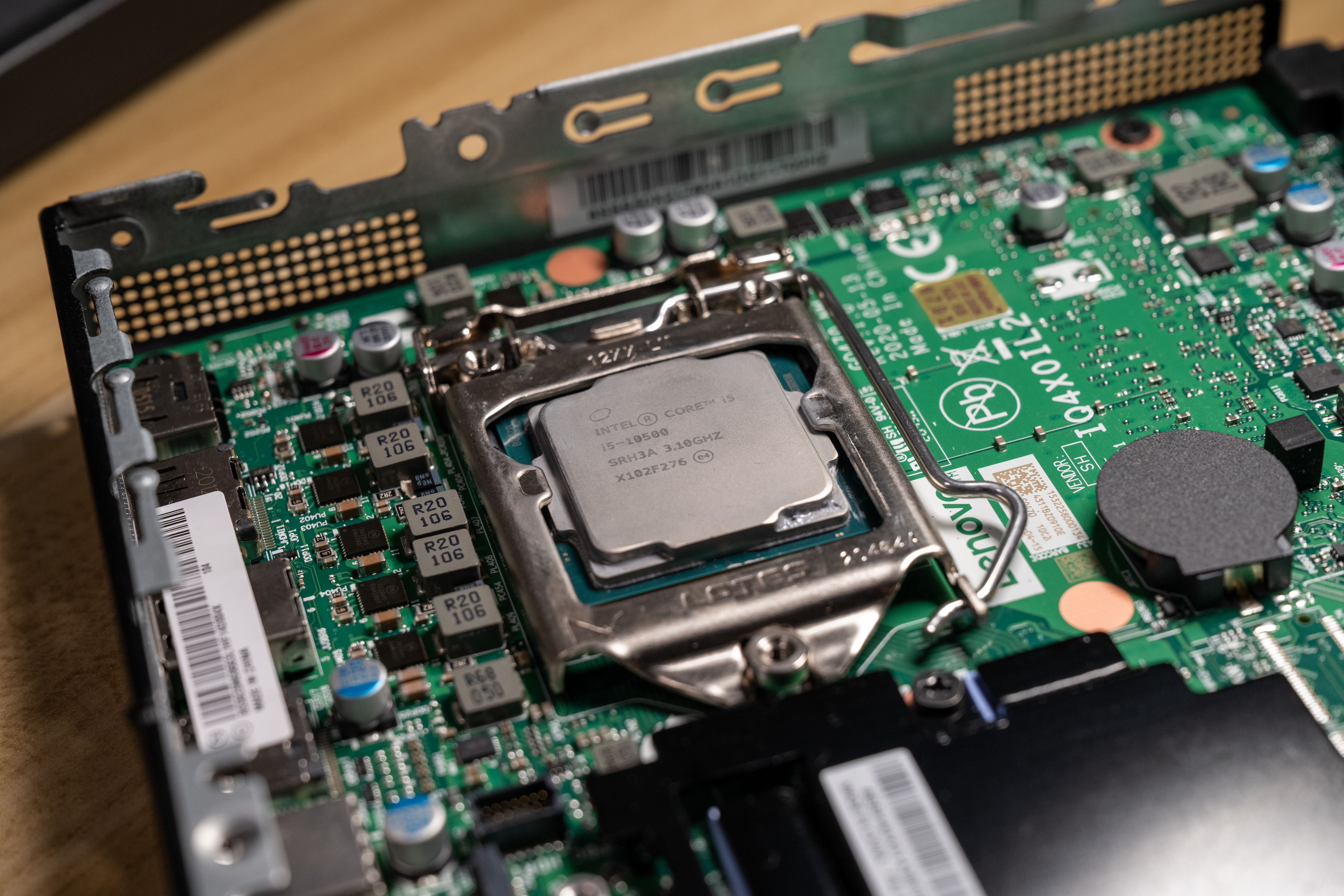

正儿八经的LGA 1200插槽，对不熟悉的朋友来说可以觉得很奇怪，但是这1L小主机已经用LGA插槽很多年了~

供电用料什么的不会看，就不瞎分析了，65W的U应该是没什么问题的。

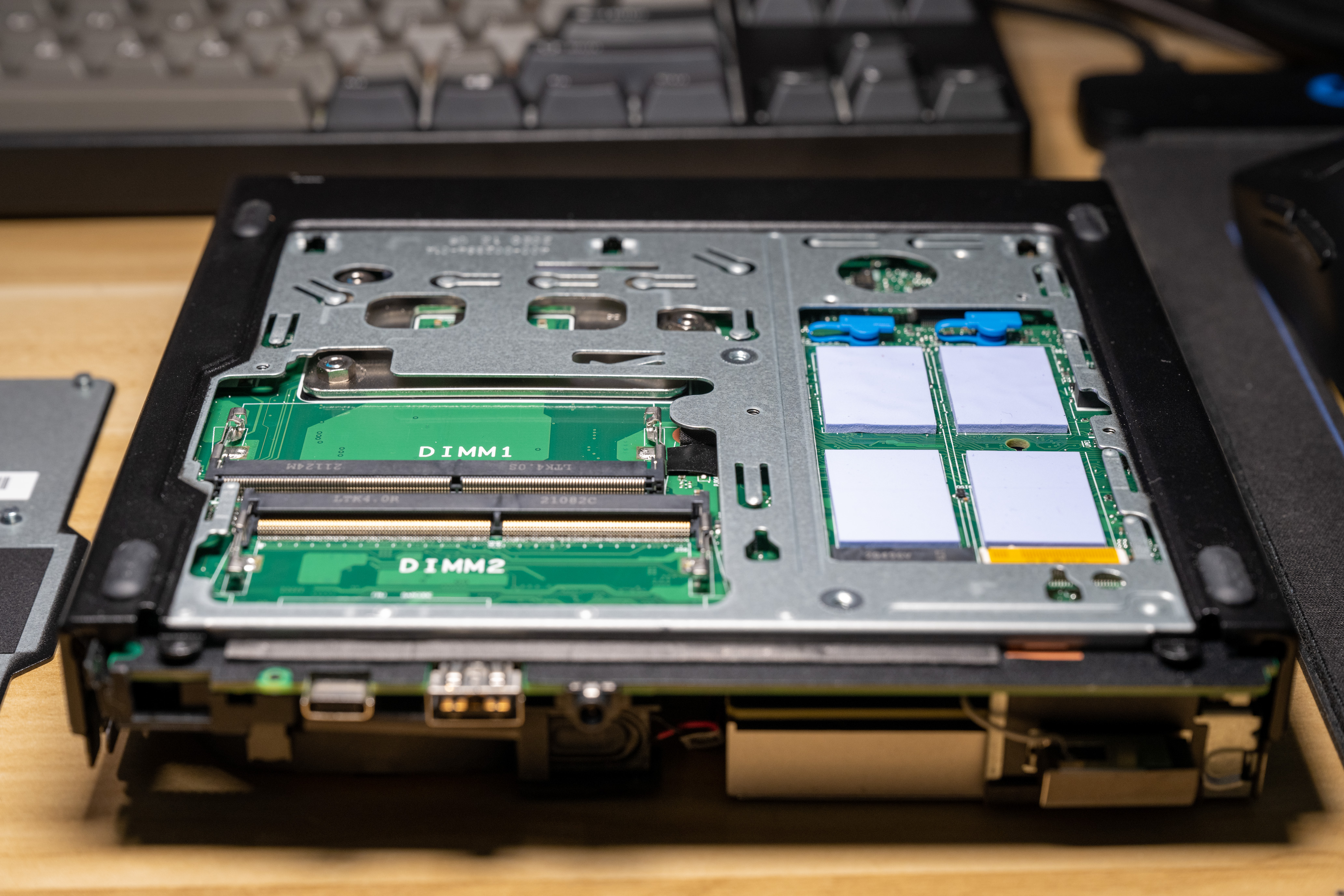

背面

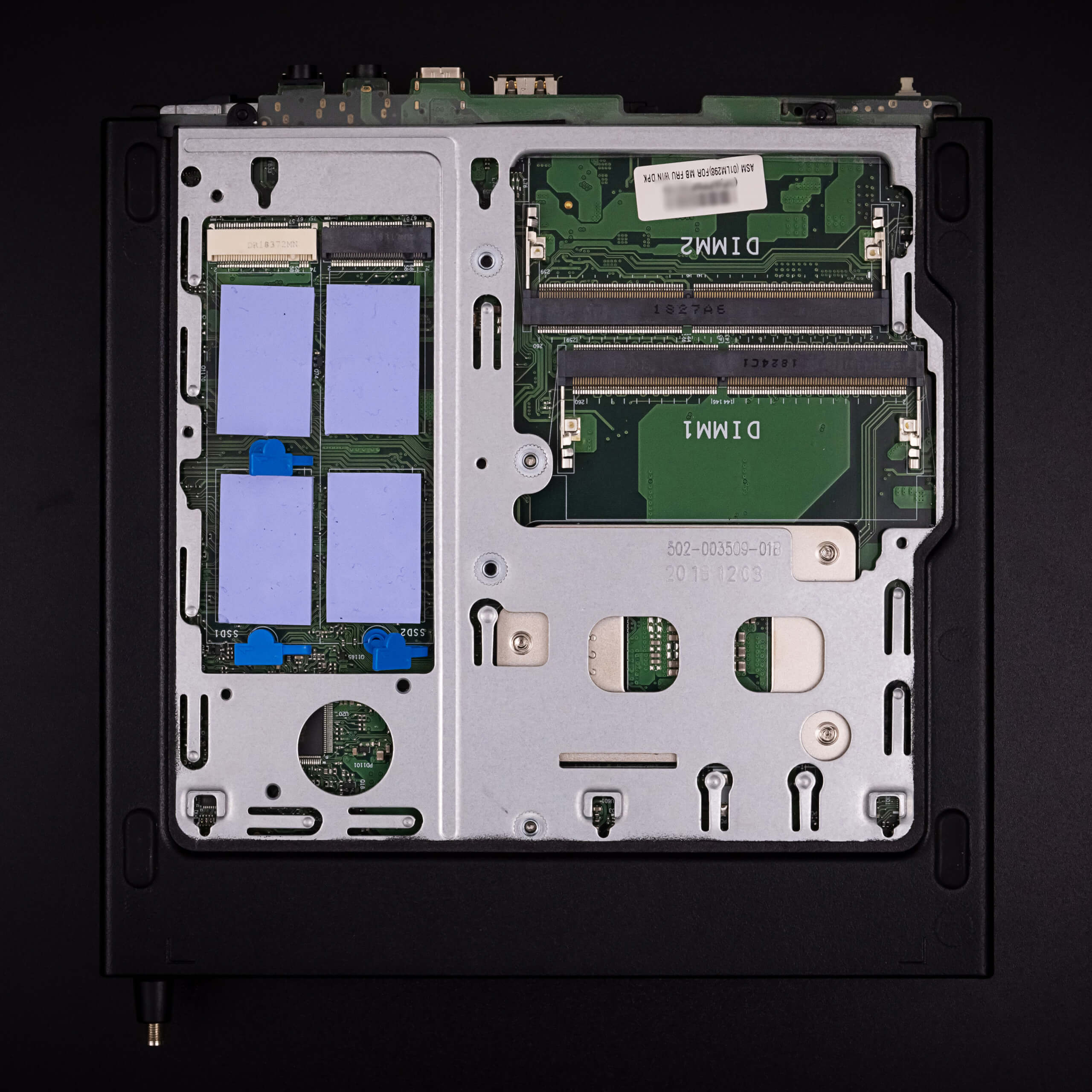

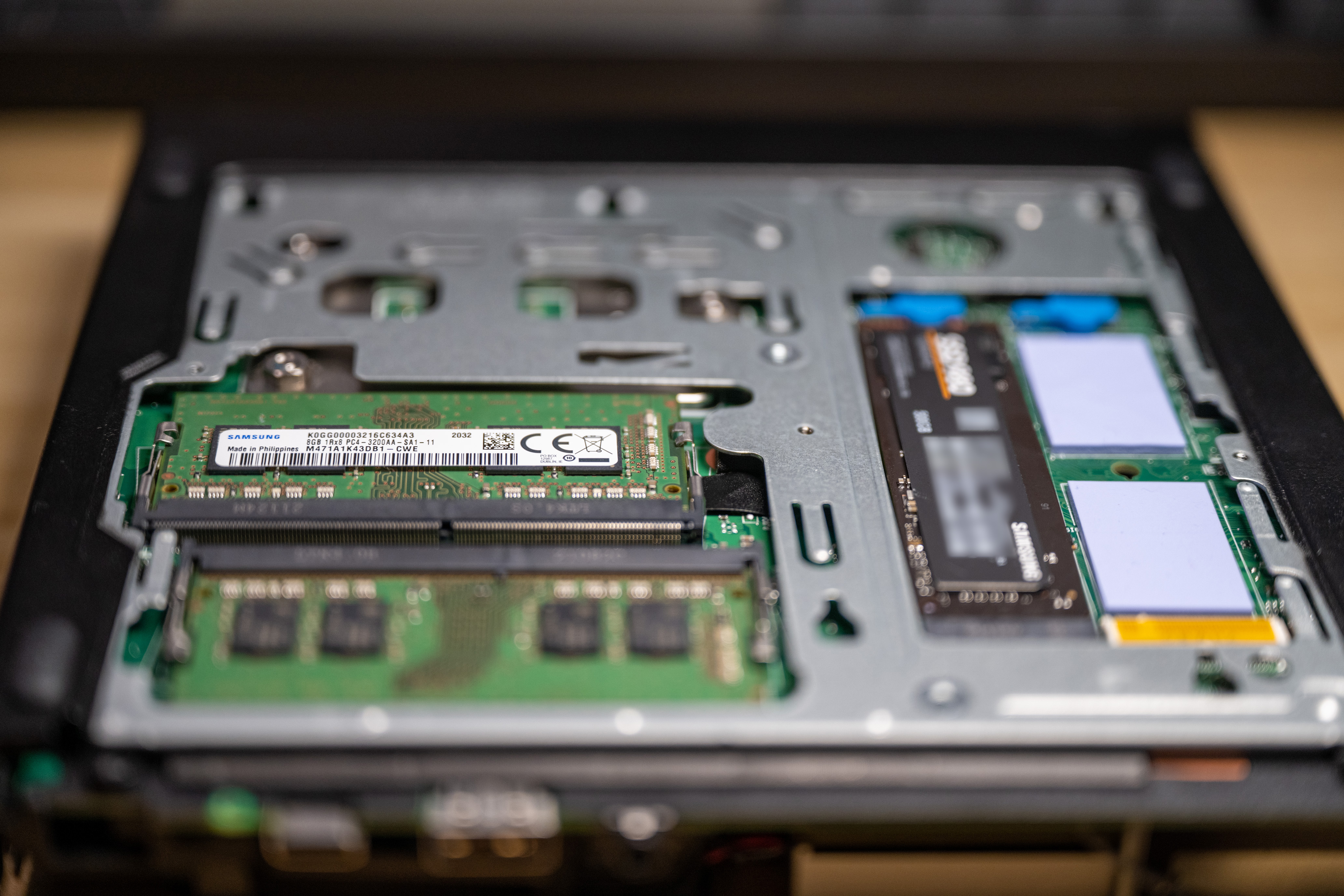

左边两个普通笔记本内存插槽，体积所限倒是没什么能吐槽的，右边两个PCIE3.0 x4的M.2，不清楚是否直连，

白色接口支持傲腾加速技术，用这机器的应该不会配机械，所以并没有什么意义……

装配

总览

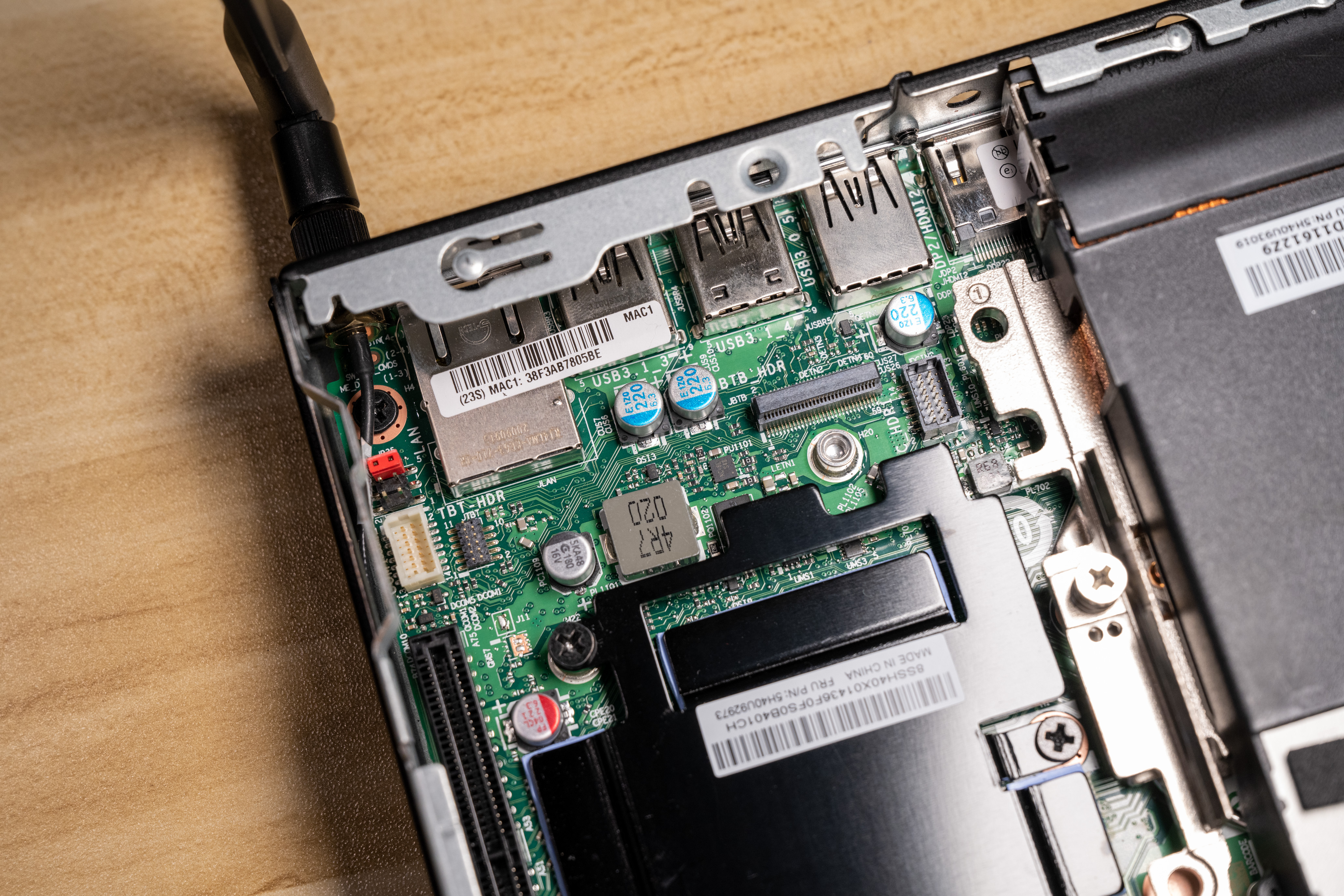

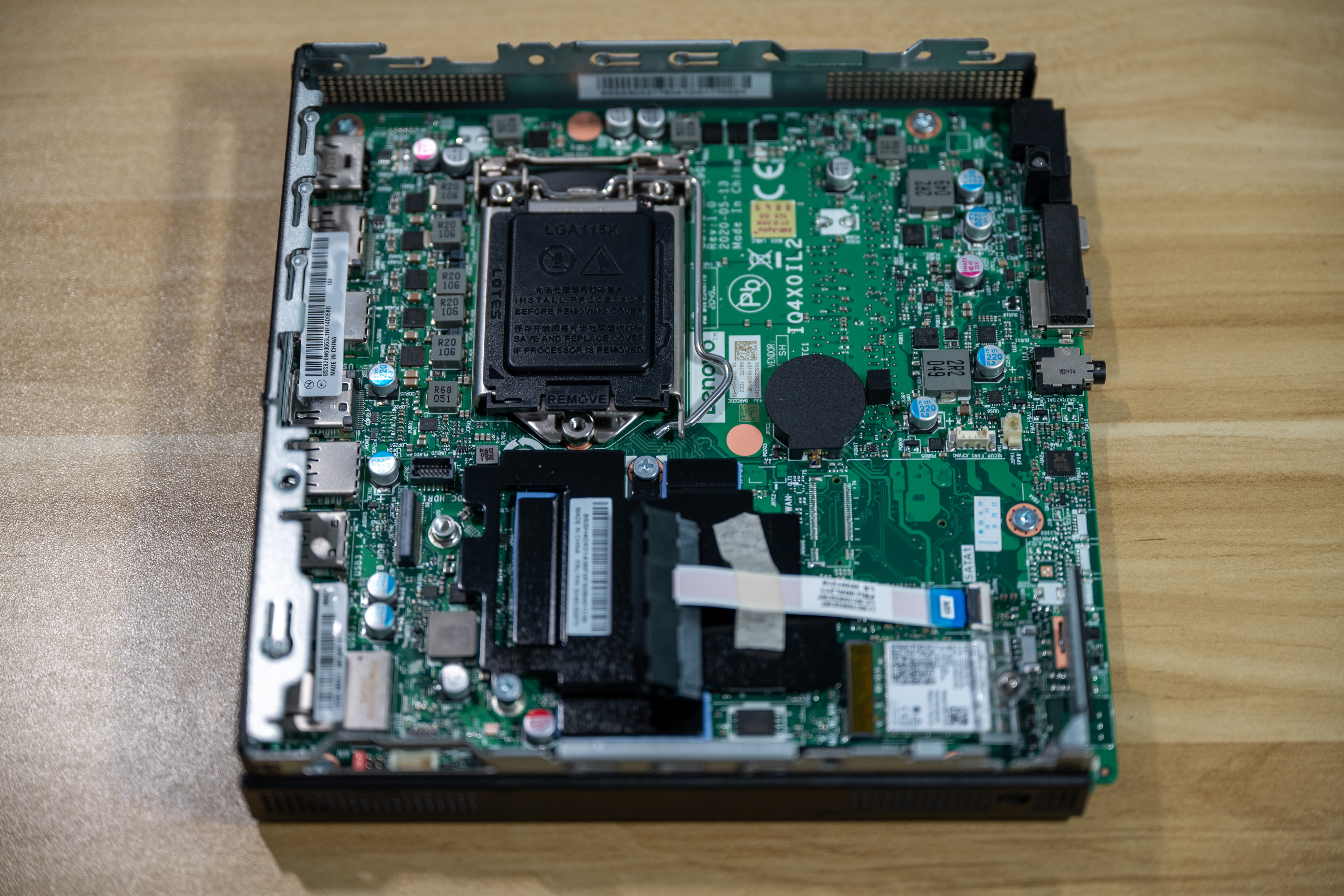

黑色的是PCH散热片，那条白色排线就是Sata数据线，不清楚这种线叫什么呢？

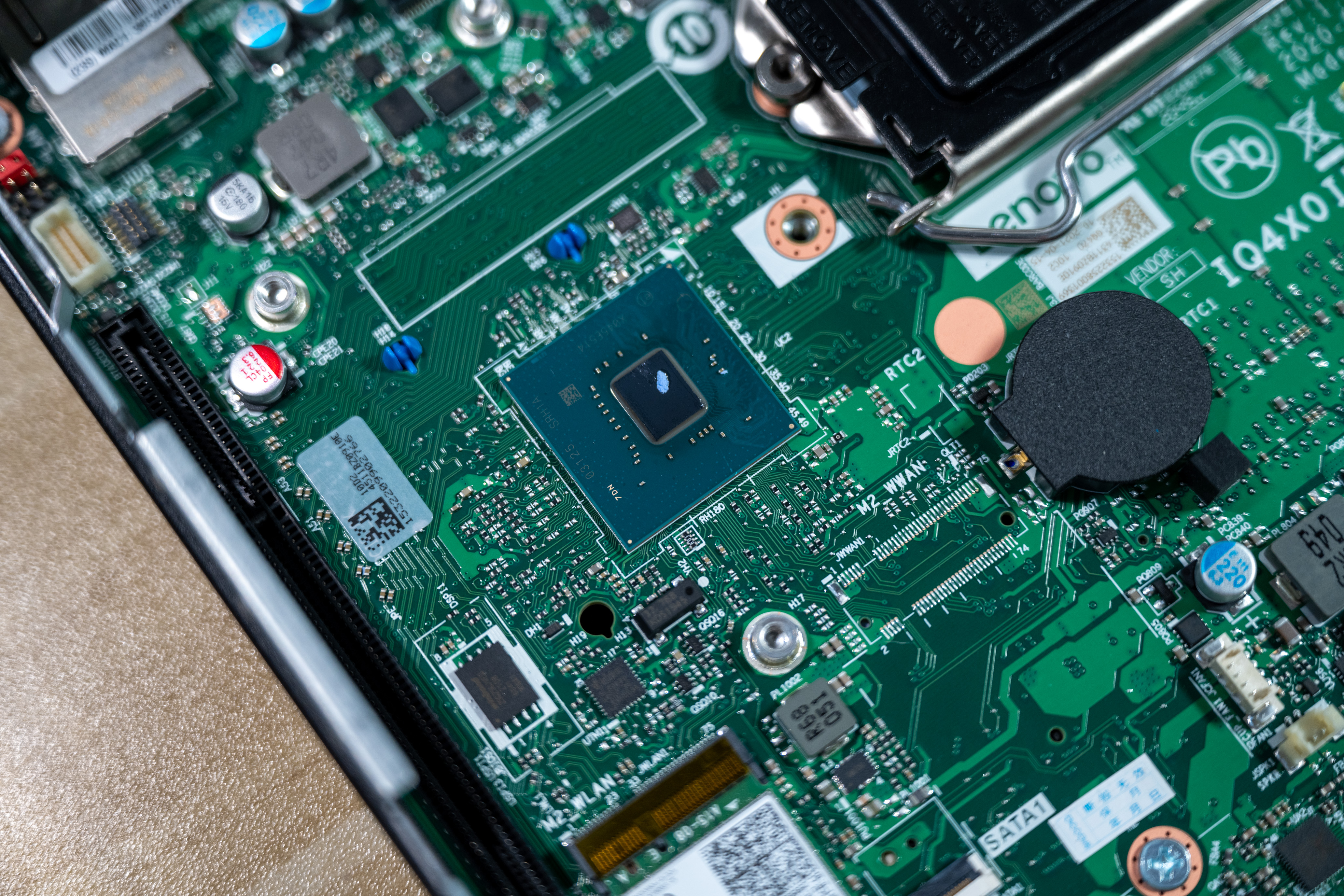

拆开散热片可以看到弱小无助的PCH芯片。

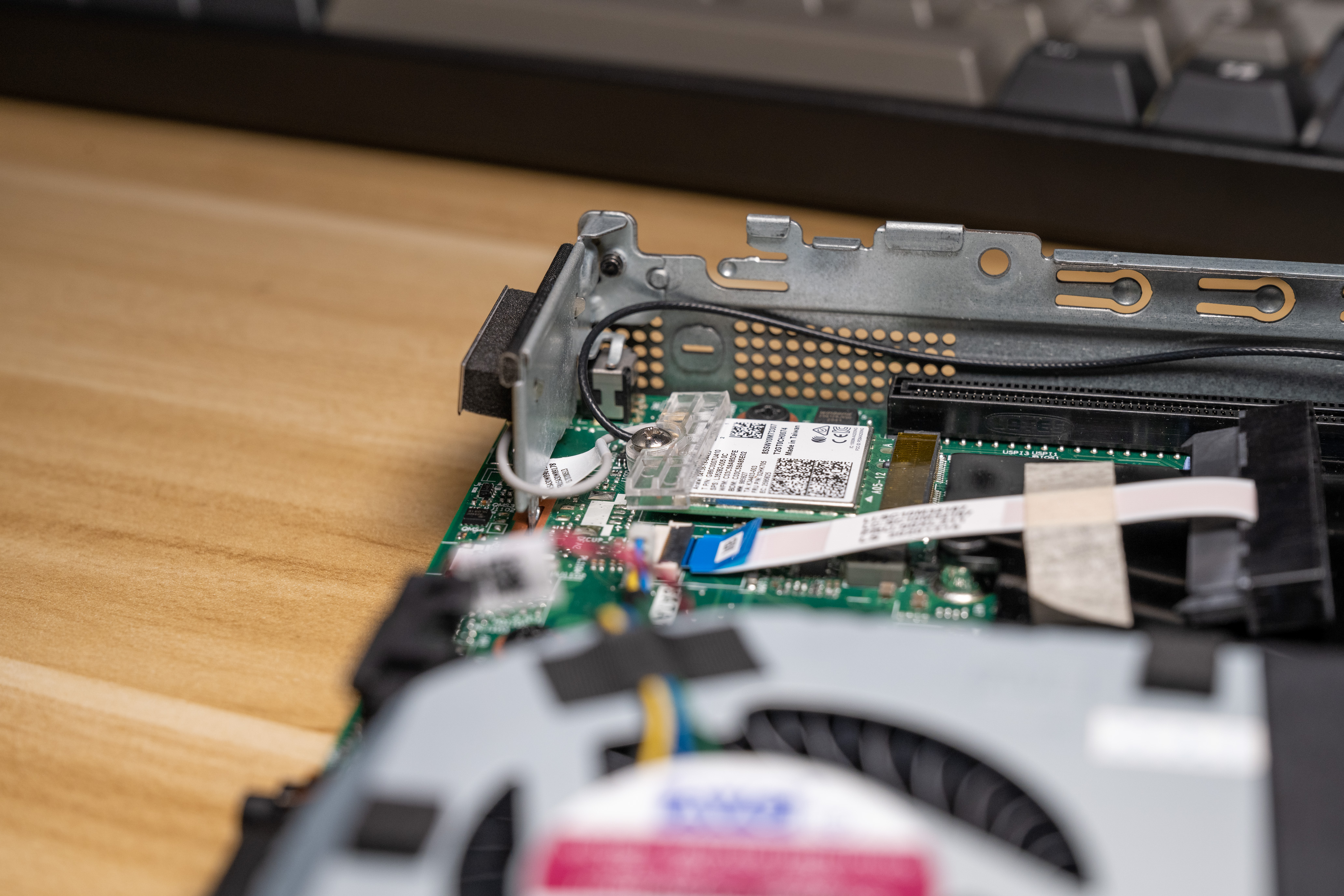

天线

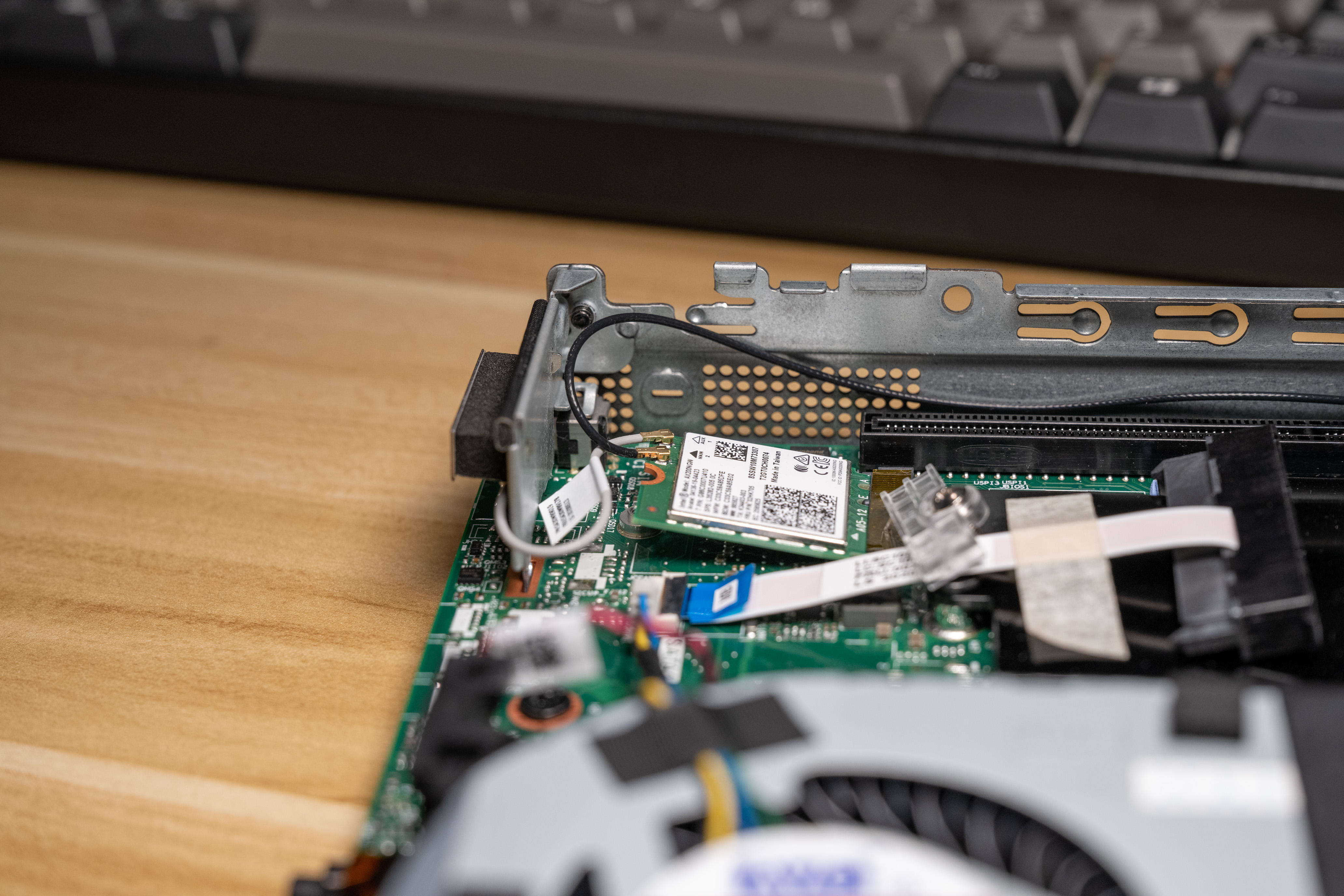

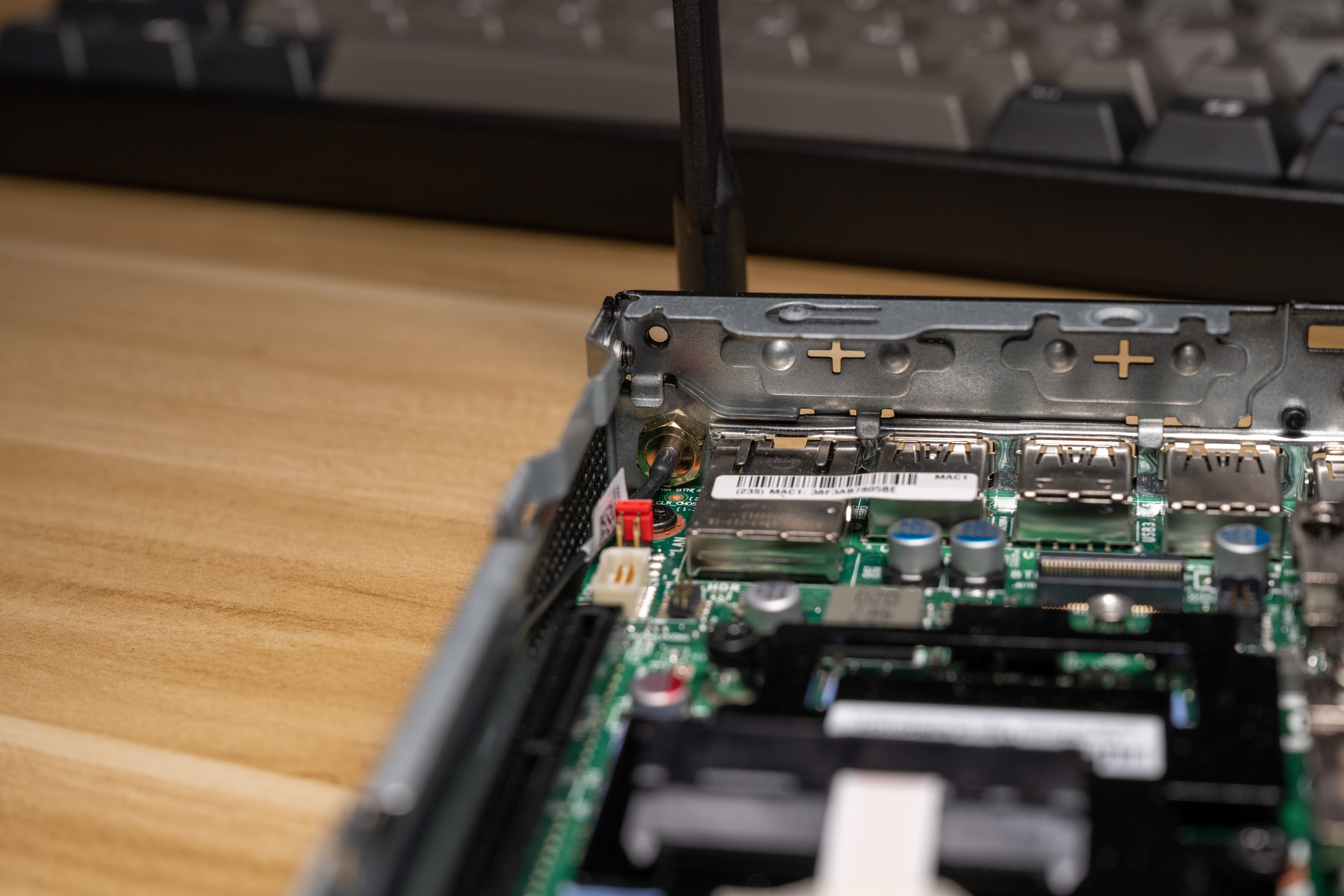

把网卡的天线按装上，白色连接前面的一个小天线贴片，黑色连接后面的常规天线，在1L小机子上显得特别巨大。

安装天线发现末端这有一堆预留接口，居然没选配也不是空焊，好评一个，

DELL不选配甚至PCIE不给你……

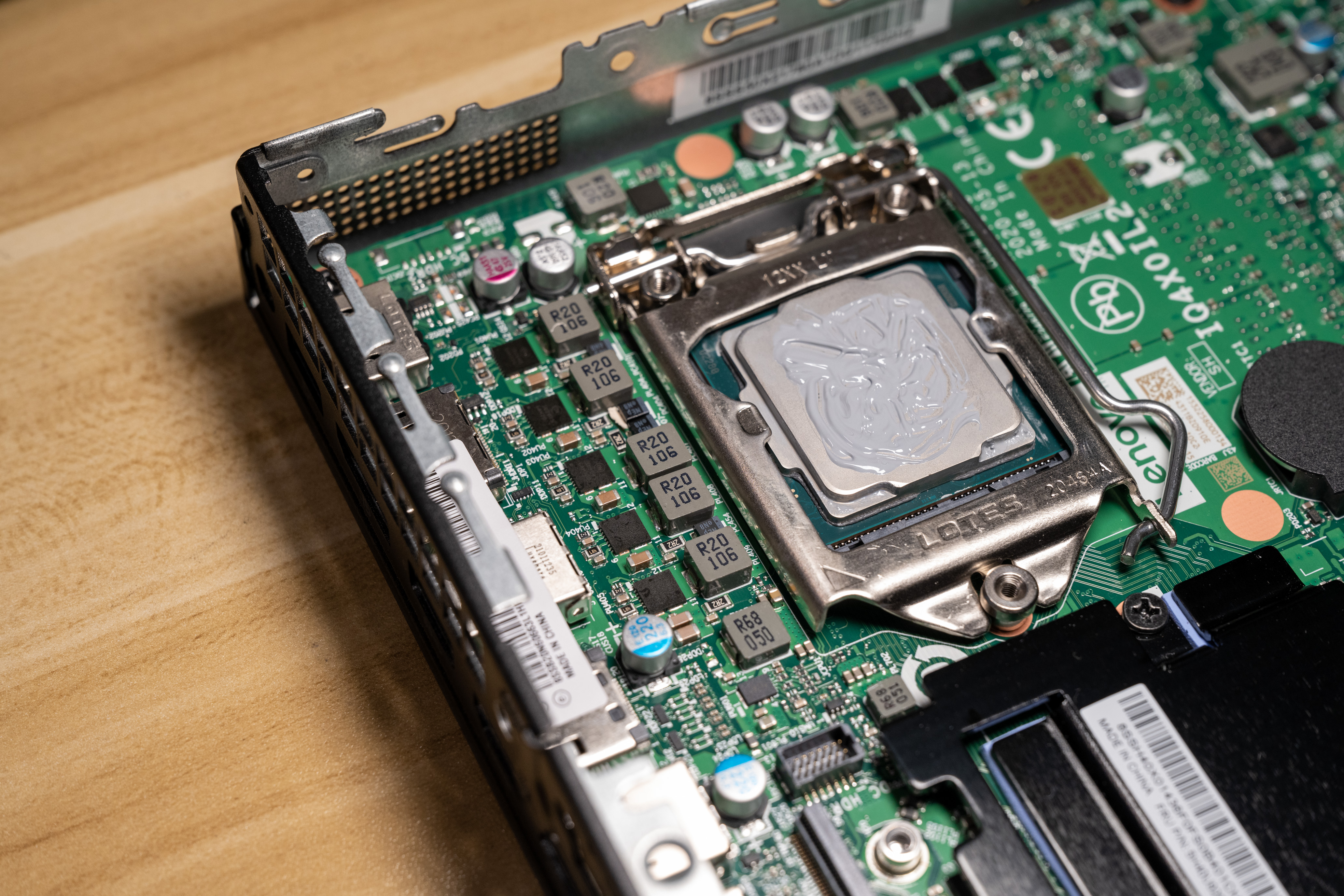

CPU

有硅脂是因为之前上机测试过一次~

随便拿了支还没用完的MX4，随便整整就好了，发热量应该不大。

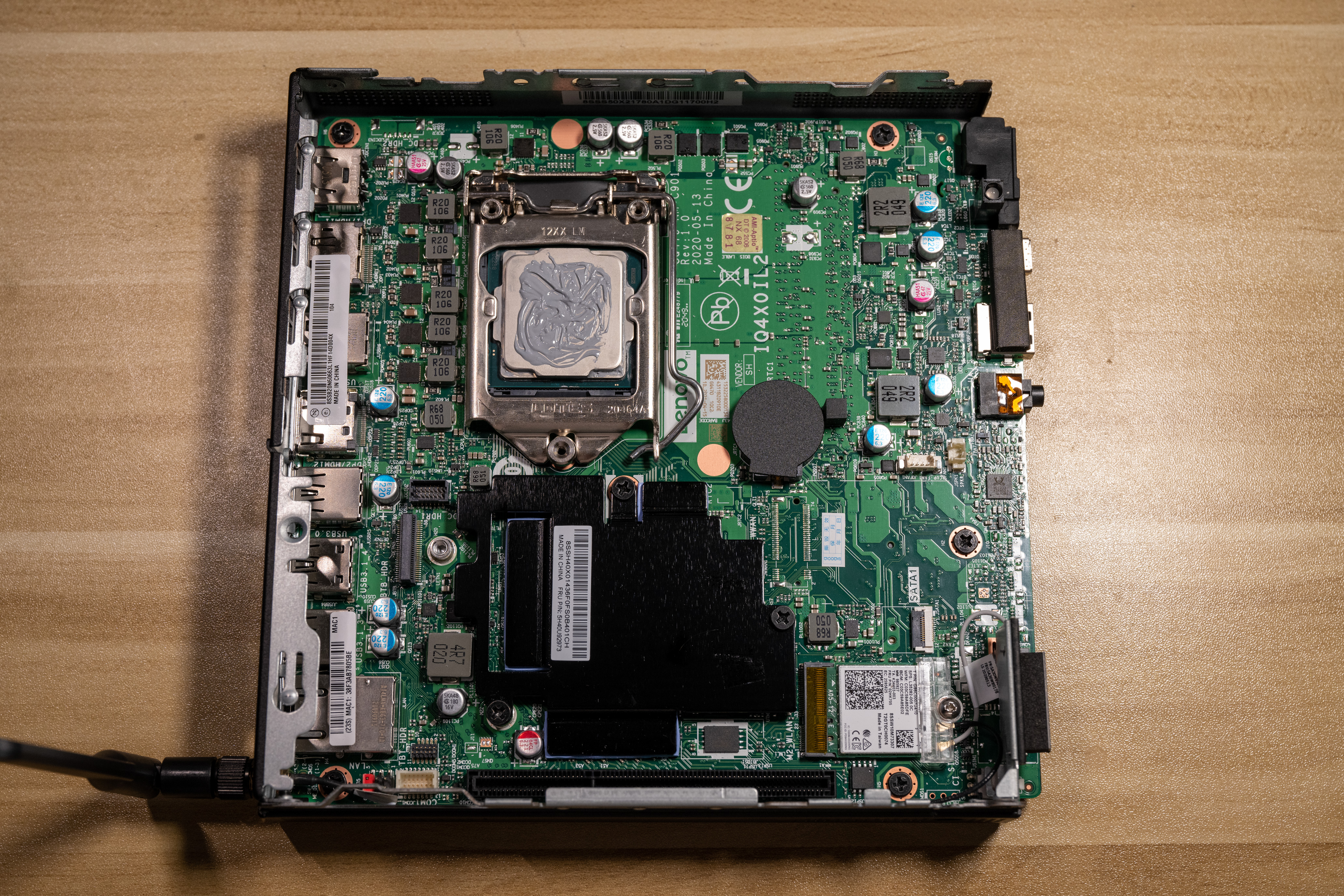

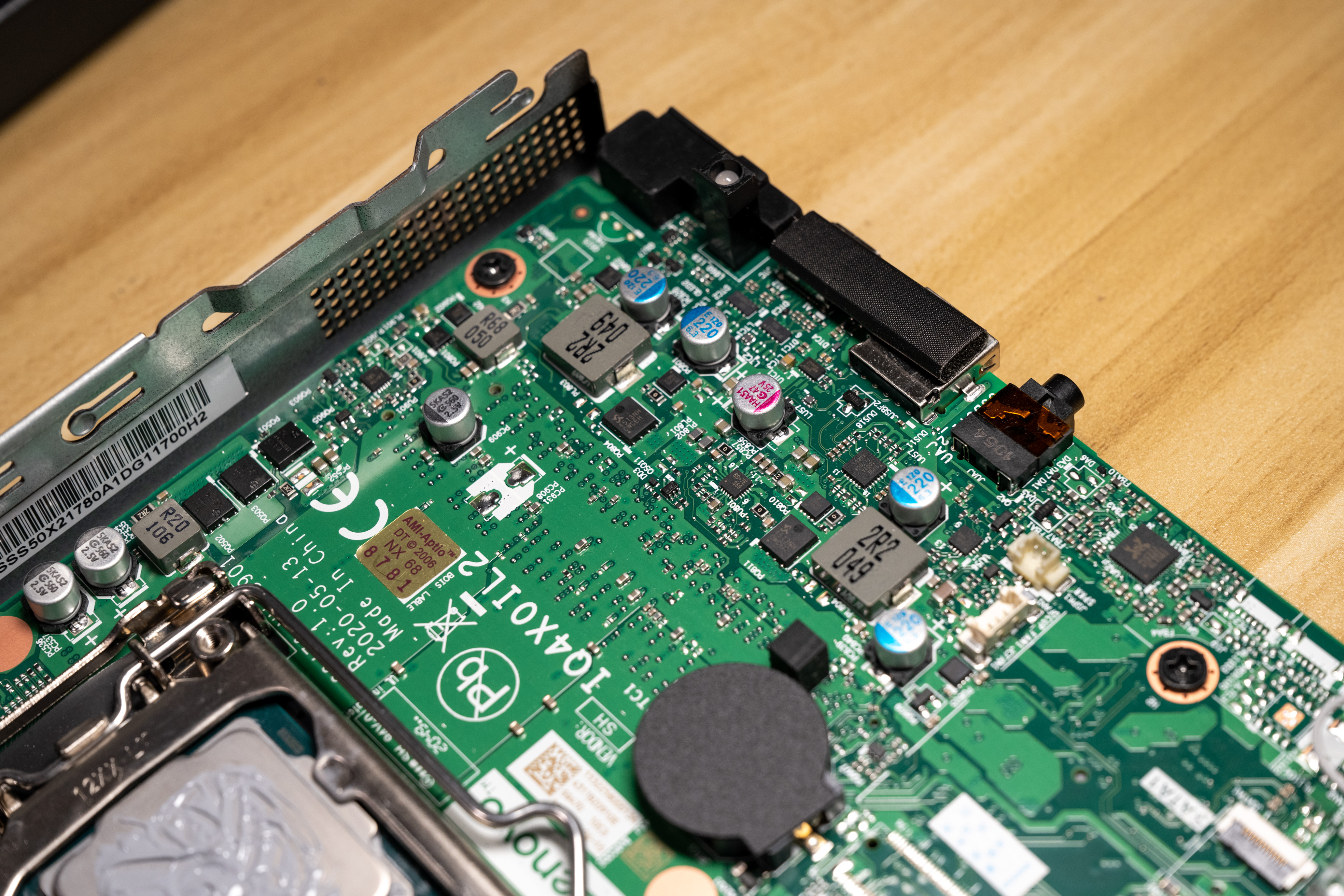

主板特写，我不懂就不瞎分析了。

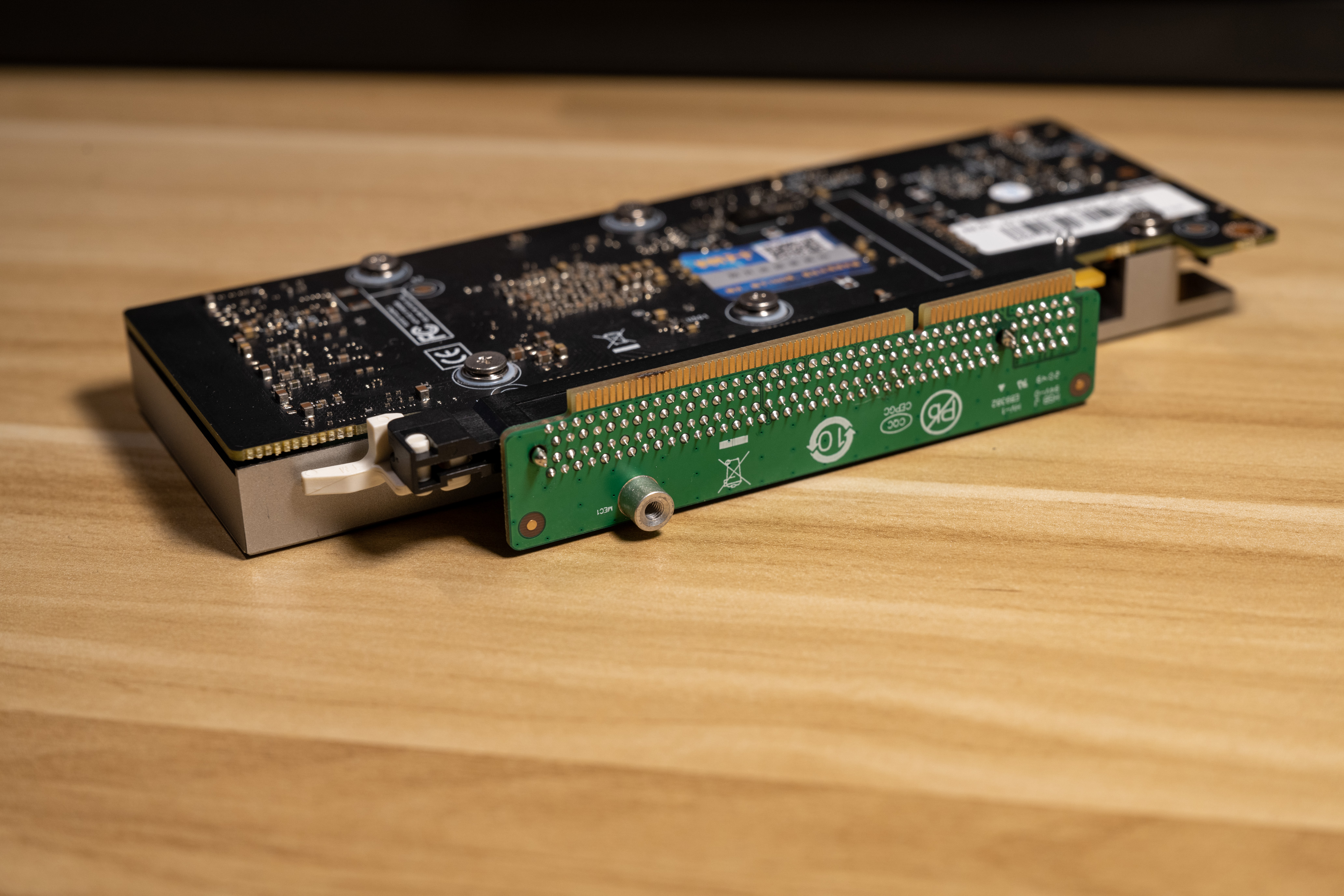

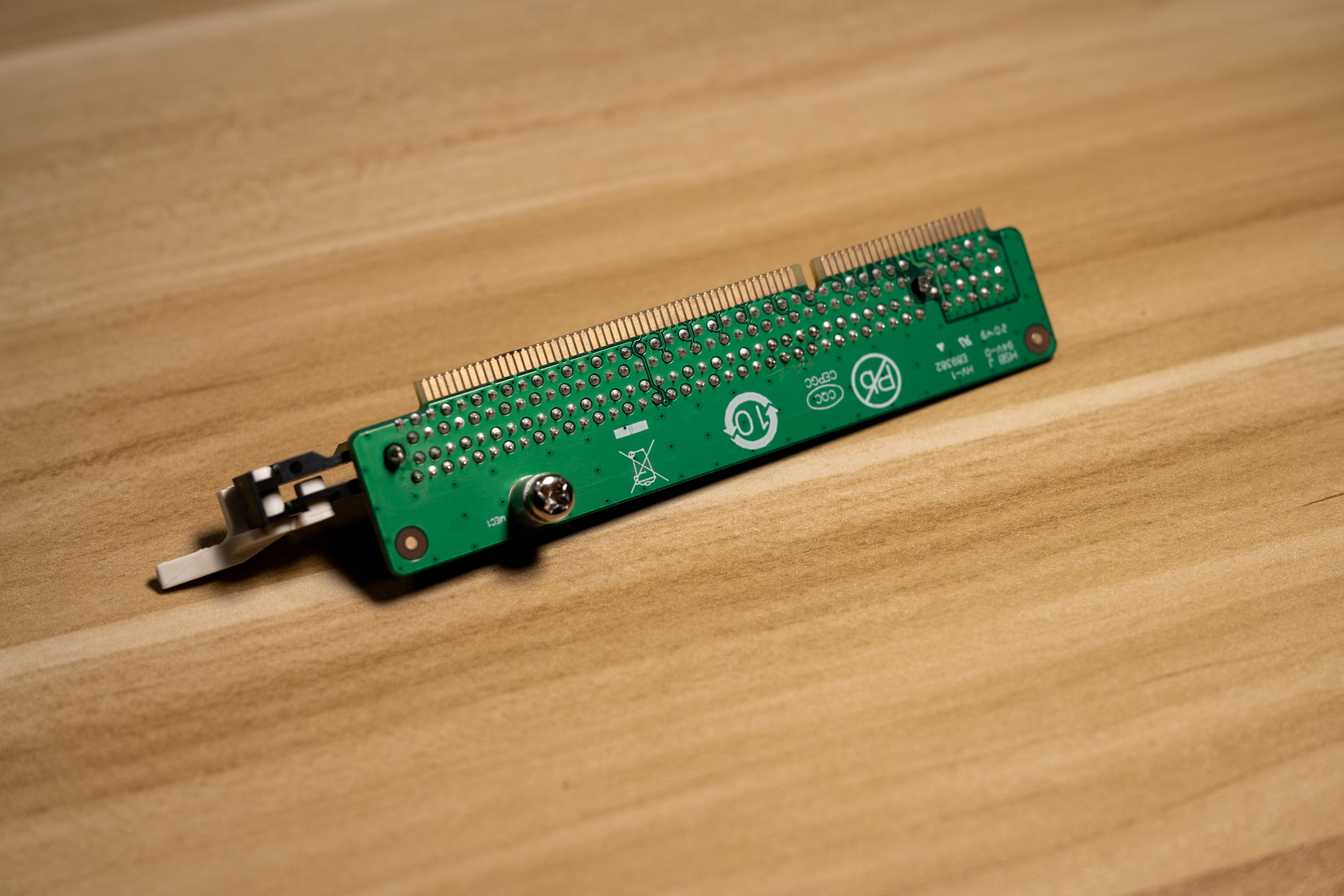

转接卡

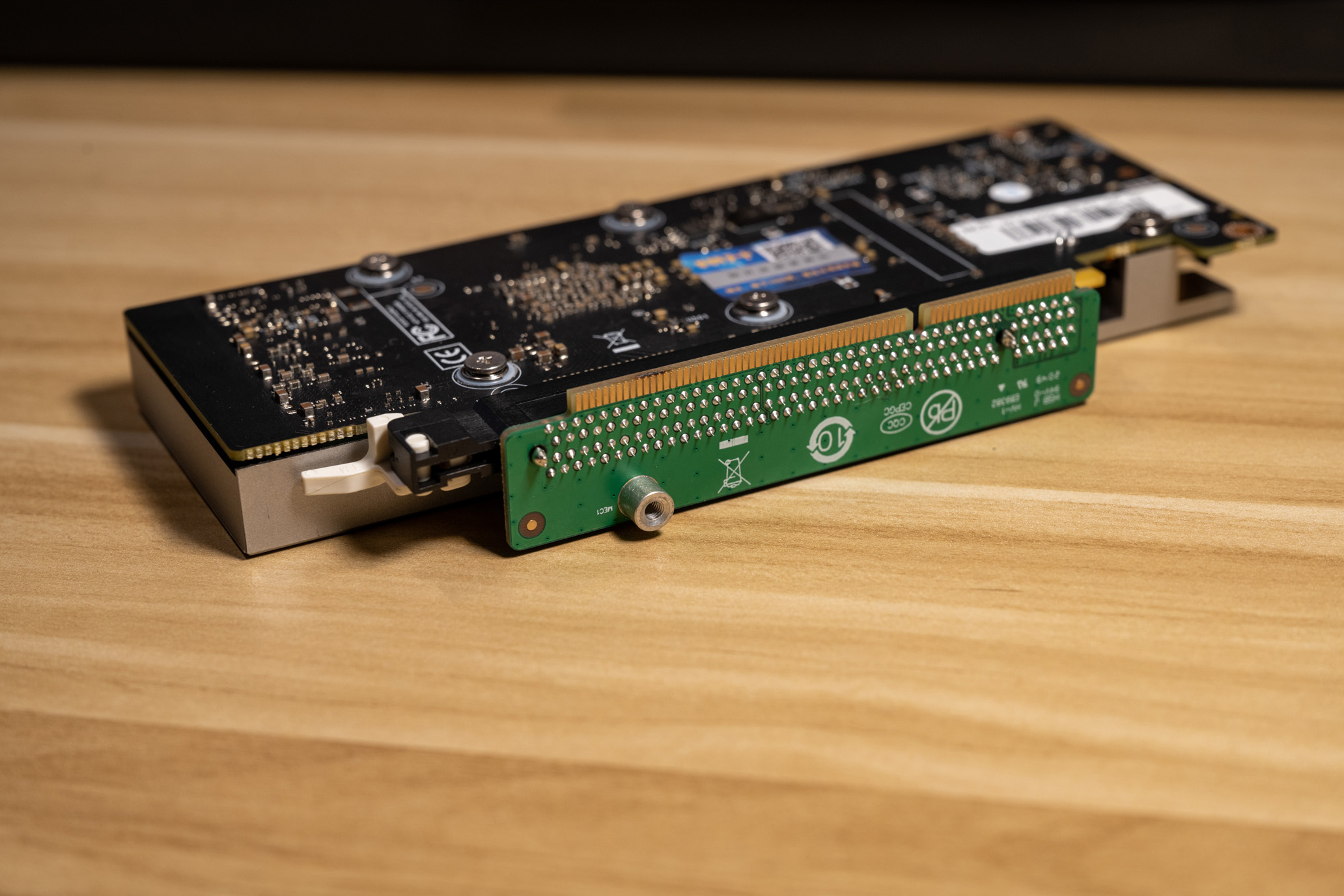

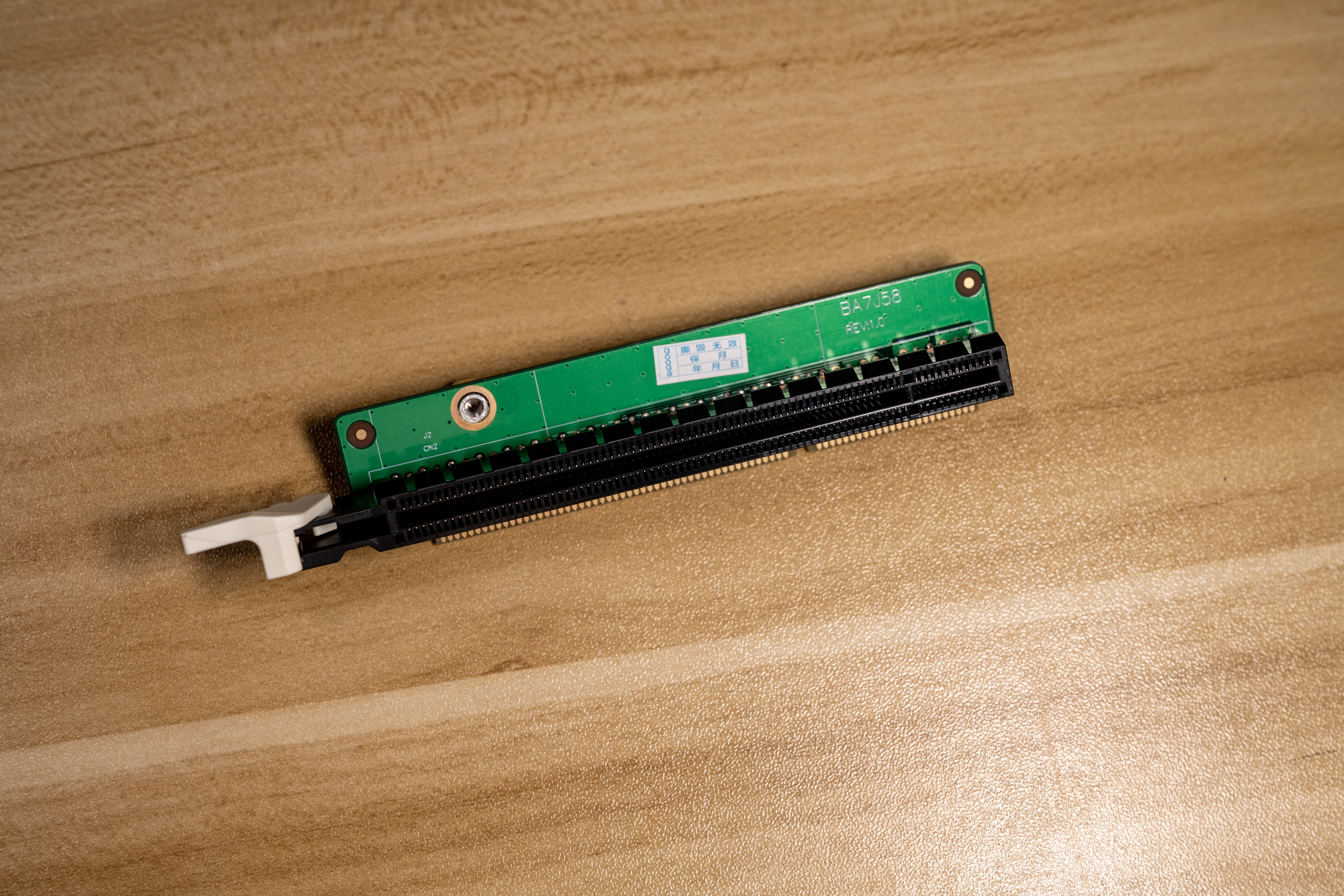

轮到转接卡出场了，卖家说是非原装的卡，但是我对比了下原装转接卡的图，

除了少了张贴纸，其他的都差不多，应该只是工包。

挡板

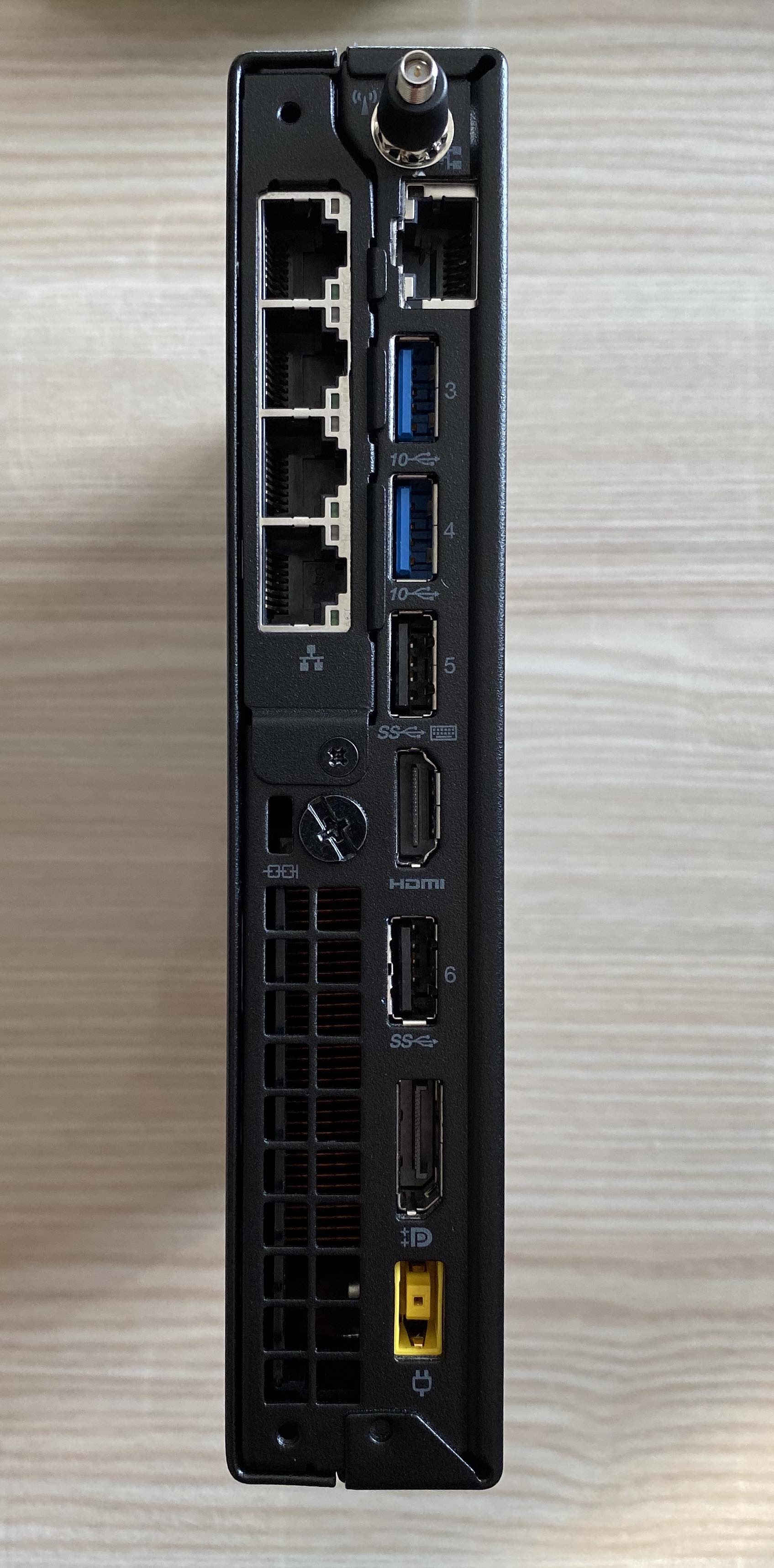

这张是原装的4口网卡的挡板，因为Lenovo这机子最大槽点就是非标挡板，先凑合着用吧……

这是原厂效果的效果图，严丝合缝~

显卡

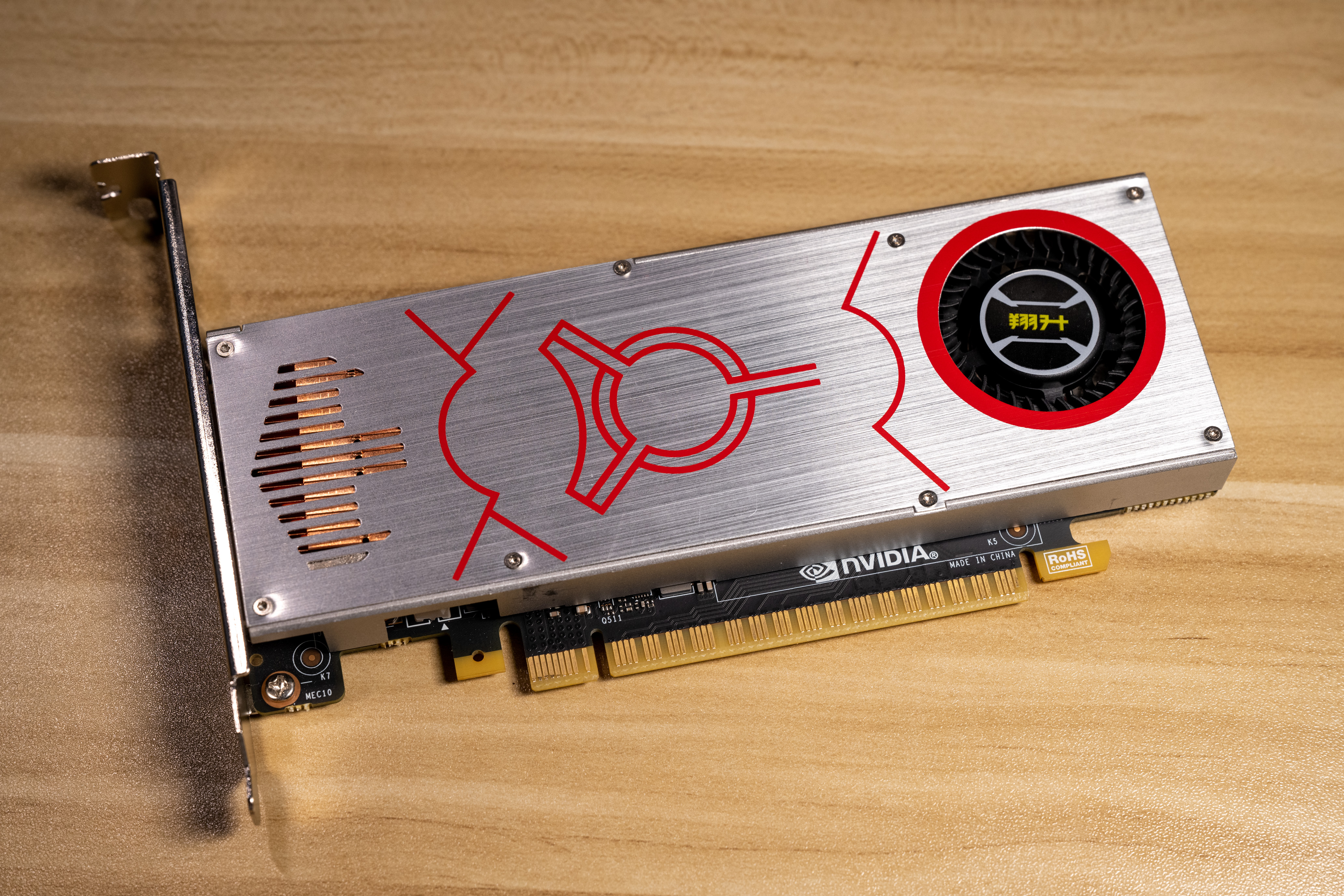

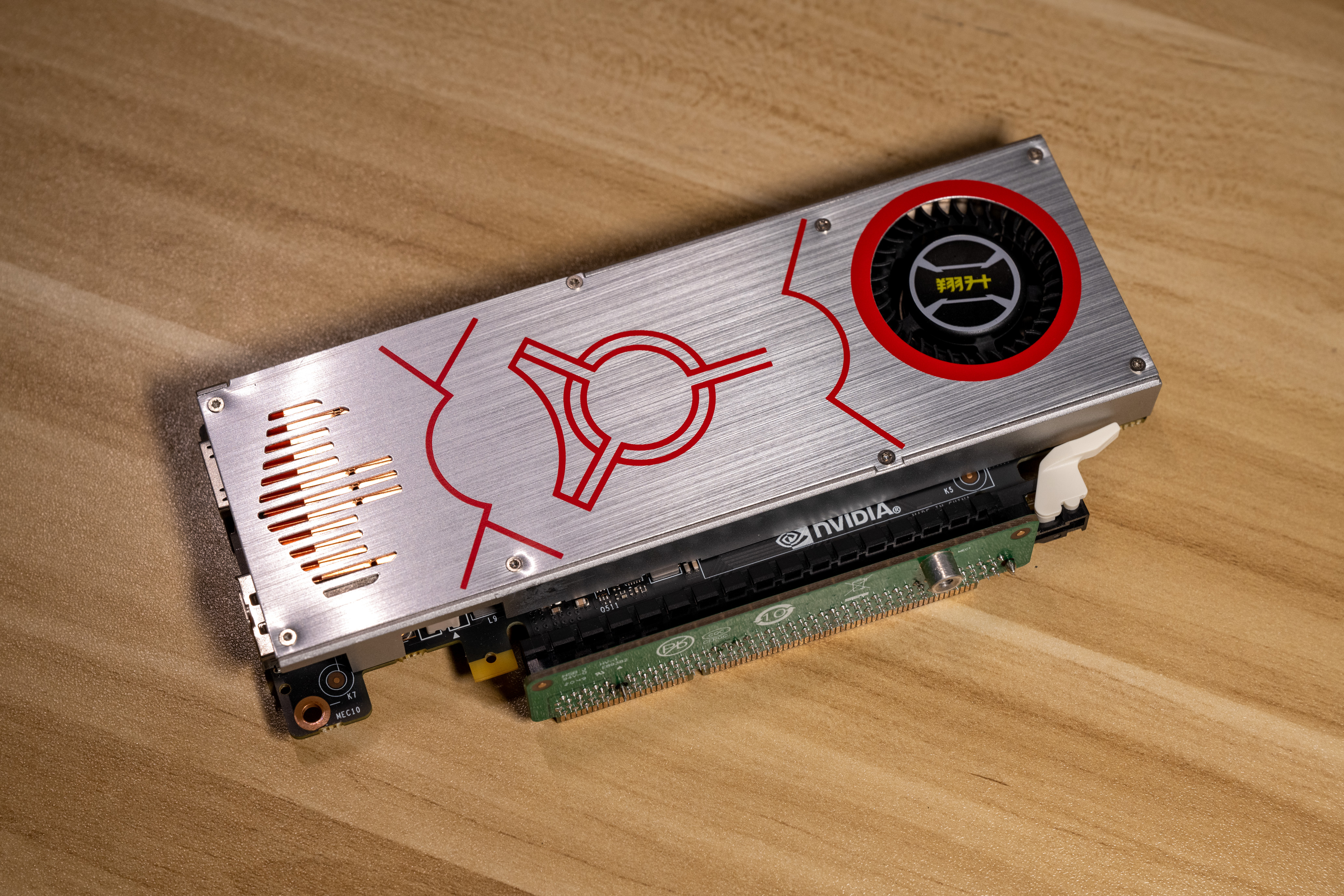

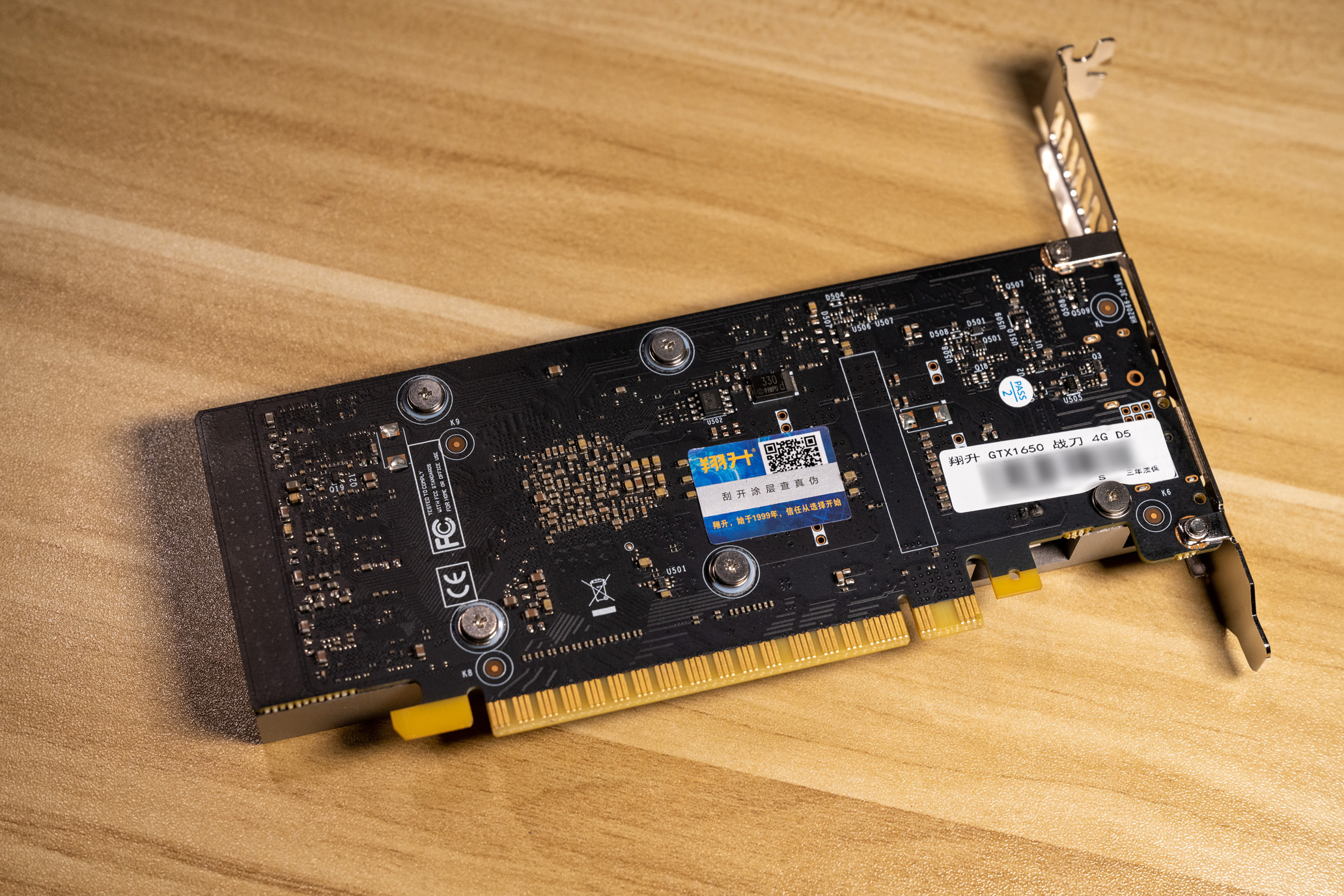

这张卡应该是1L机型里面能上的最强的标准显卡，而且因为体积小，看起来很精致

虽然不是显卡挡板，但是总比没有强……

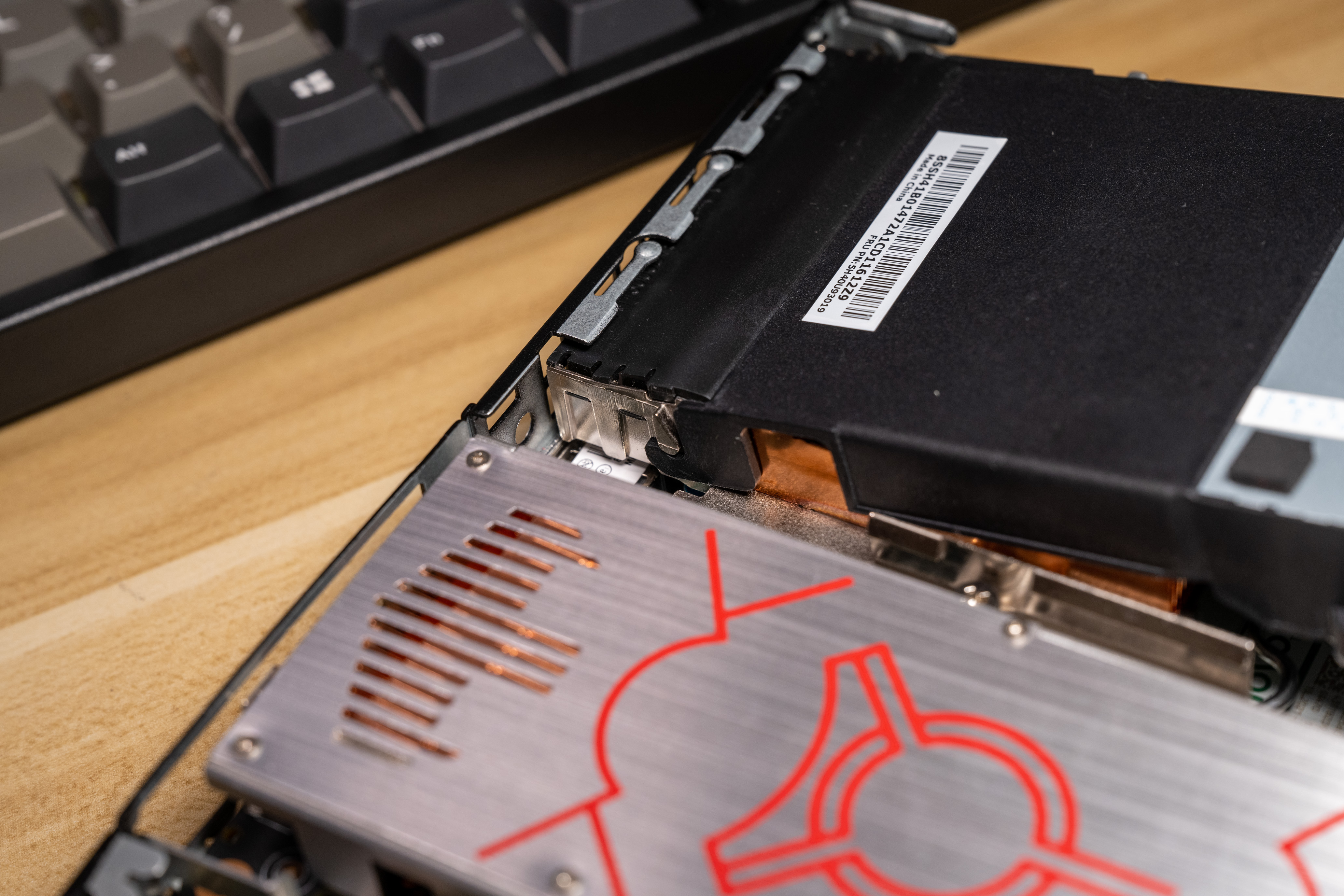

装机的时候忽然想起显卡也是纯铜鳍片，就把散热器的铝片拆了，发现新版加了双面胶来加固铝片……

反正盖上铝片就看不到了，凑合凑合~

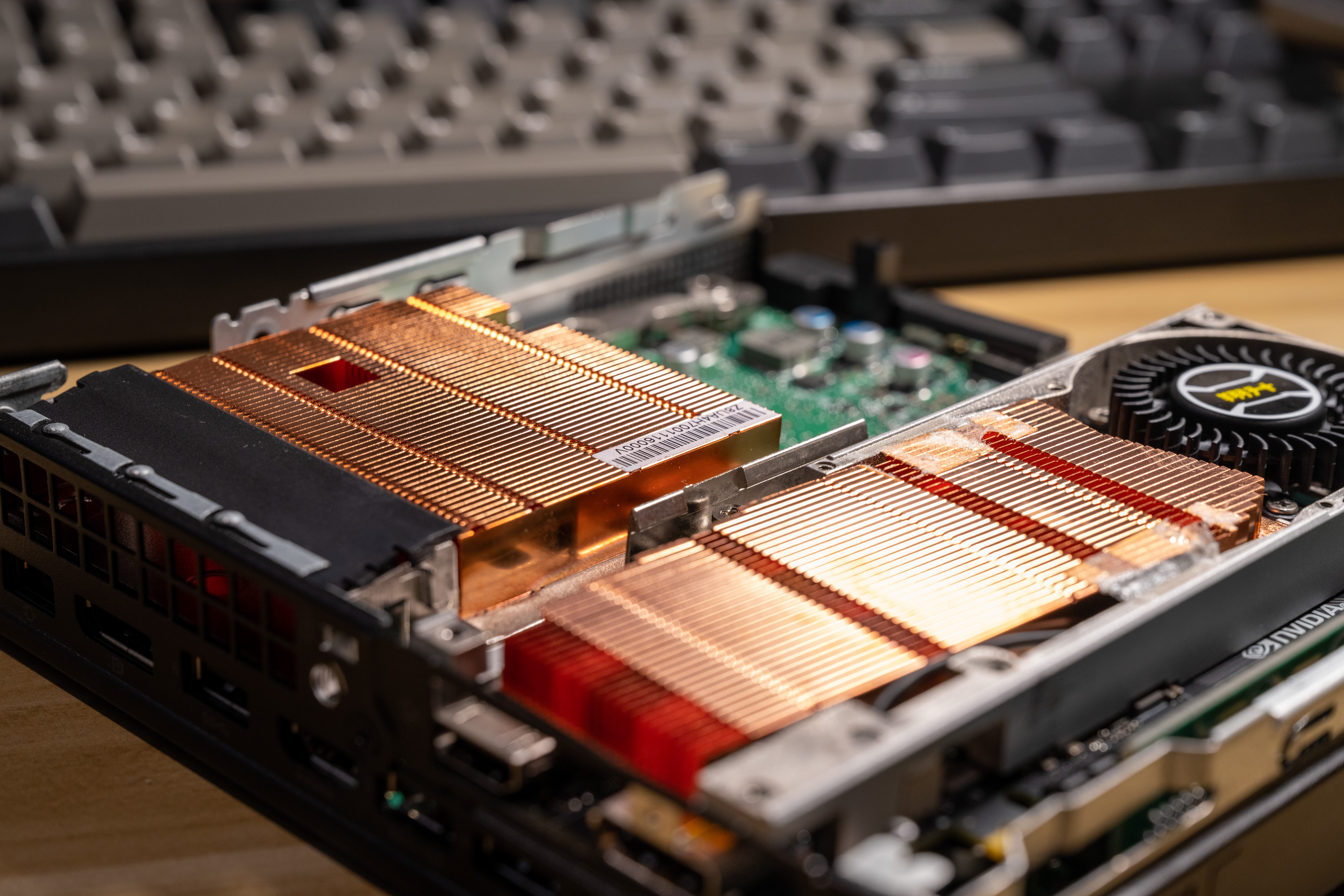

两大块纯铜鳍片看起来真棒啊，要是没有双面胶就更棒了

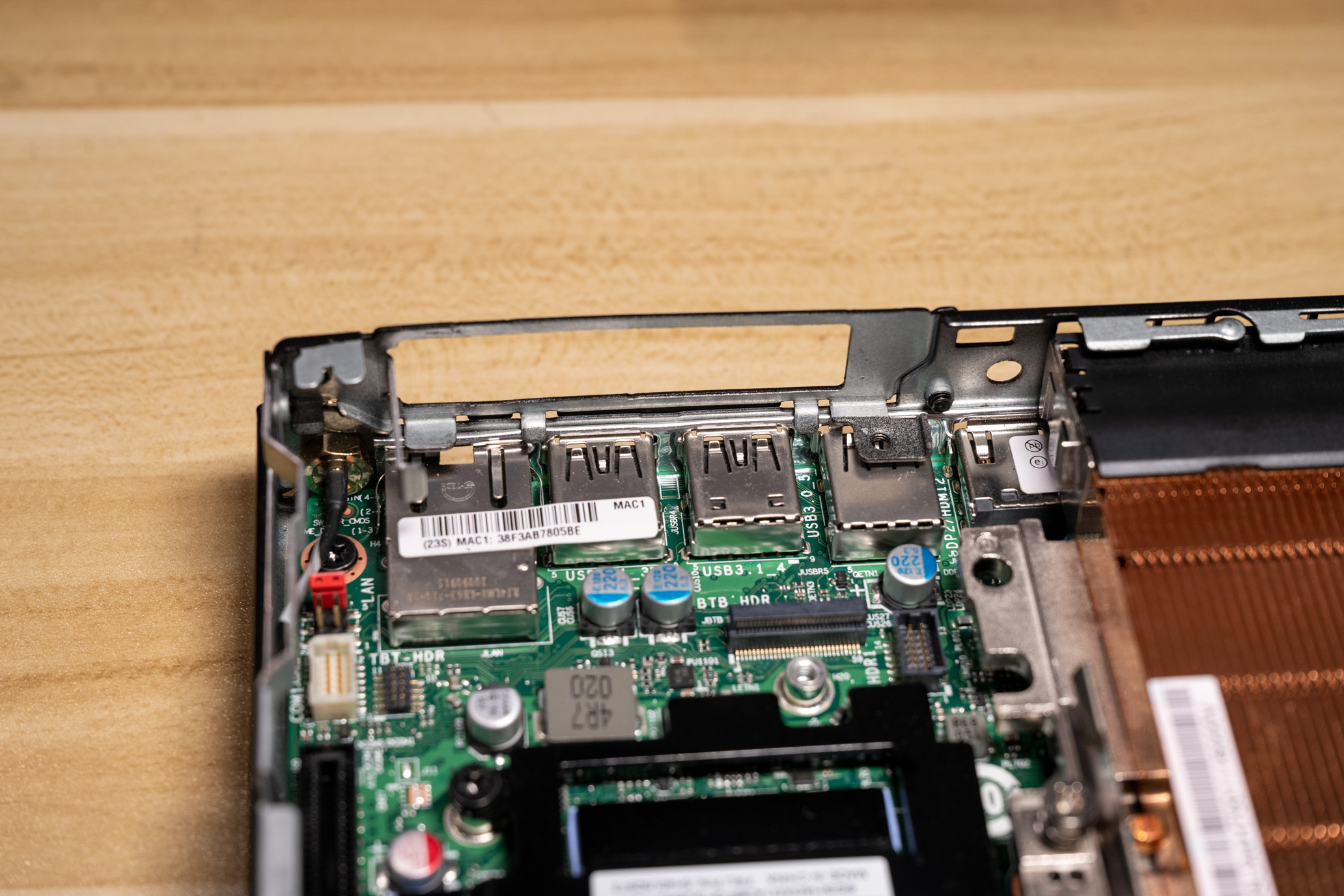

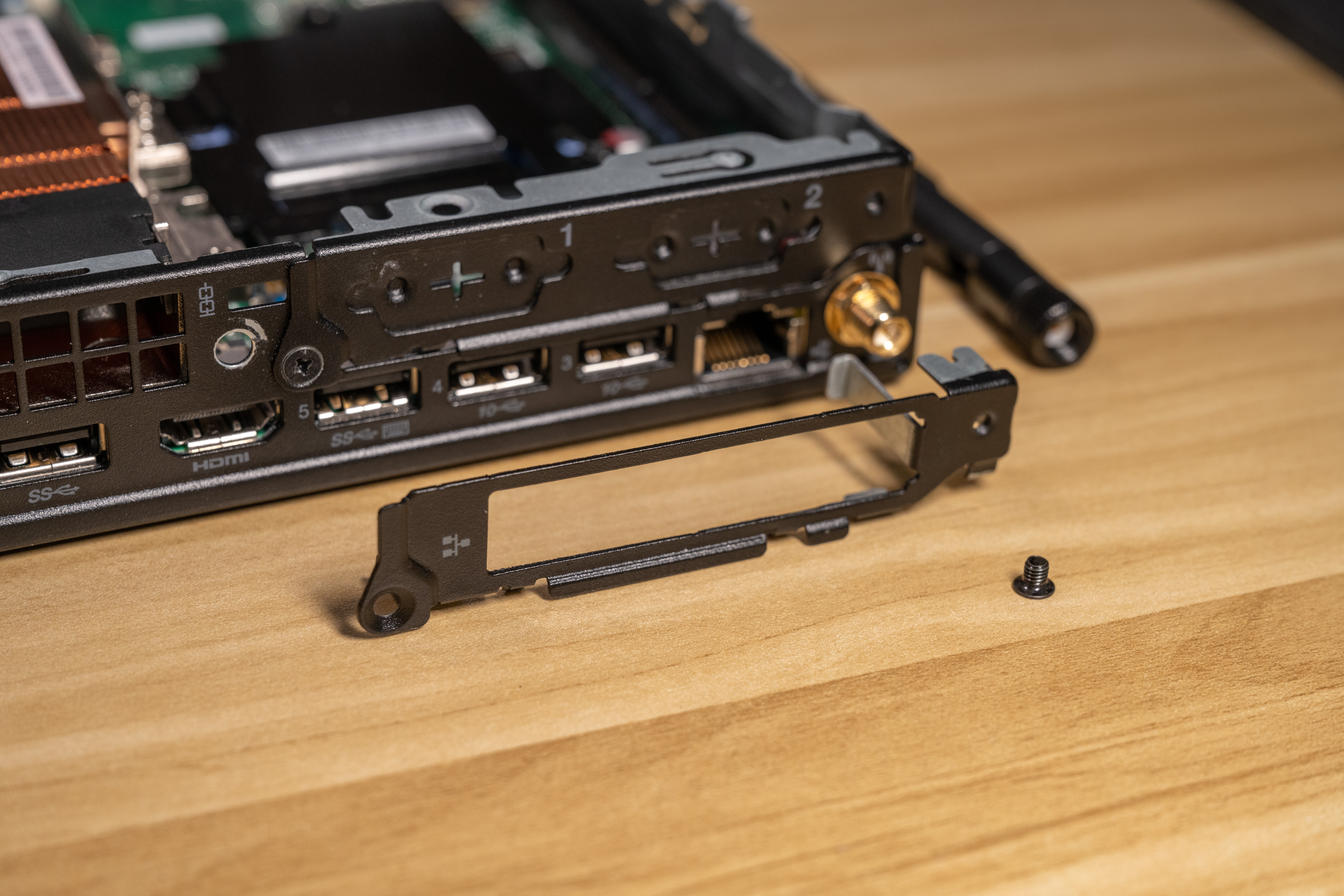

发现这个网卡挡板把HDMI挡住了，还好这个挡板可以随便买也不贵，迟点去切掉就好了

不知道拆掉铝板会不会散热更好呢？还是没了铝板形成不了风道，散热反而更差了呢？

---

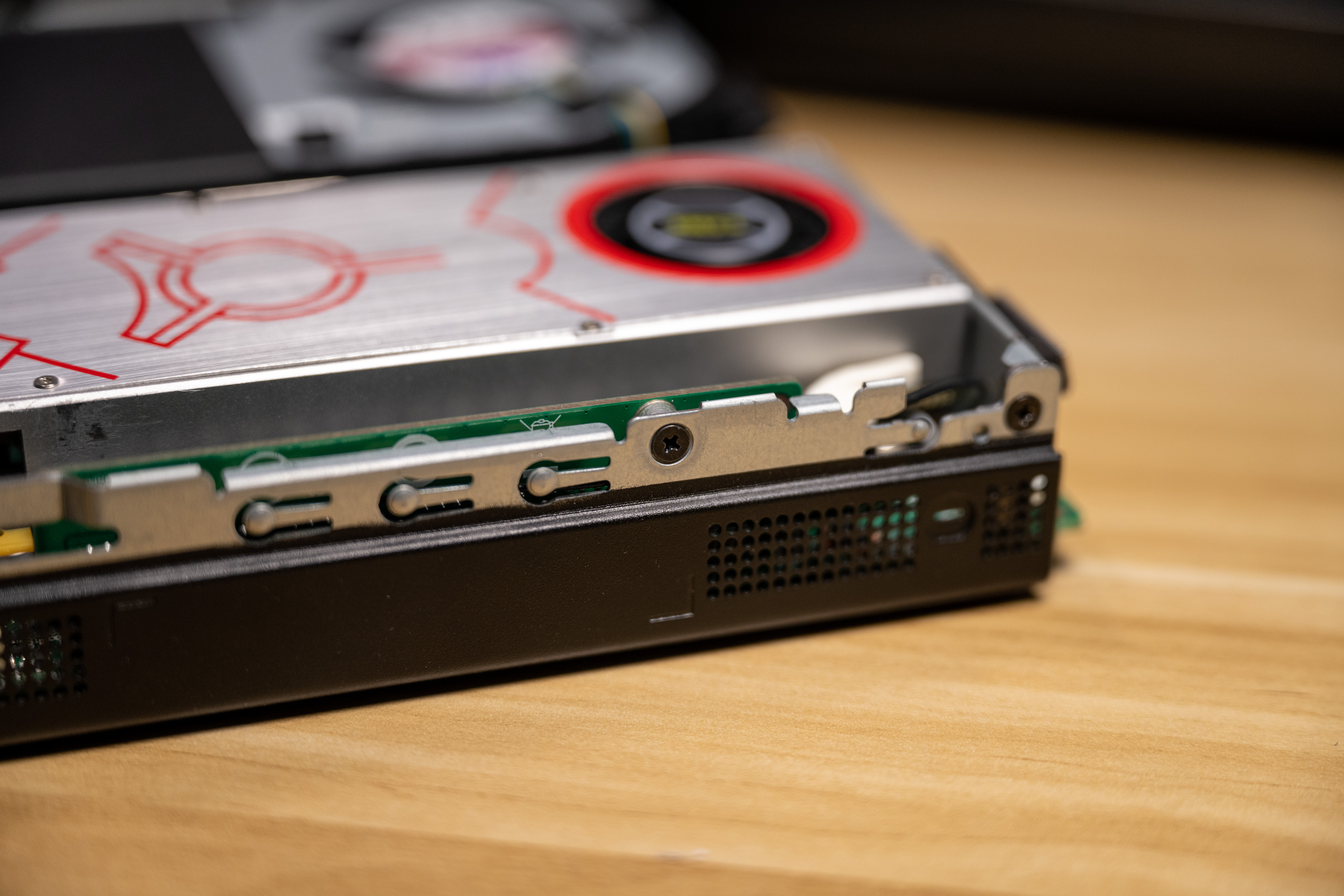

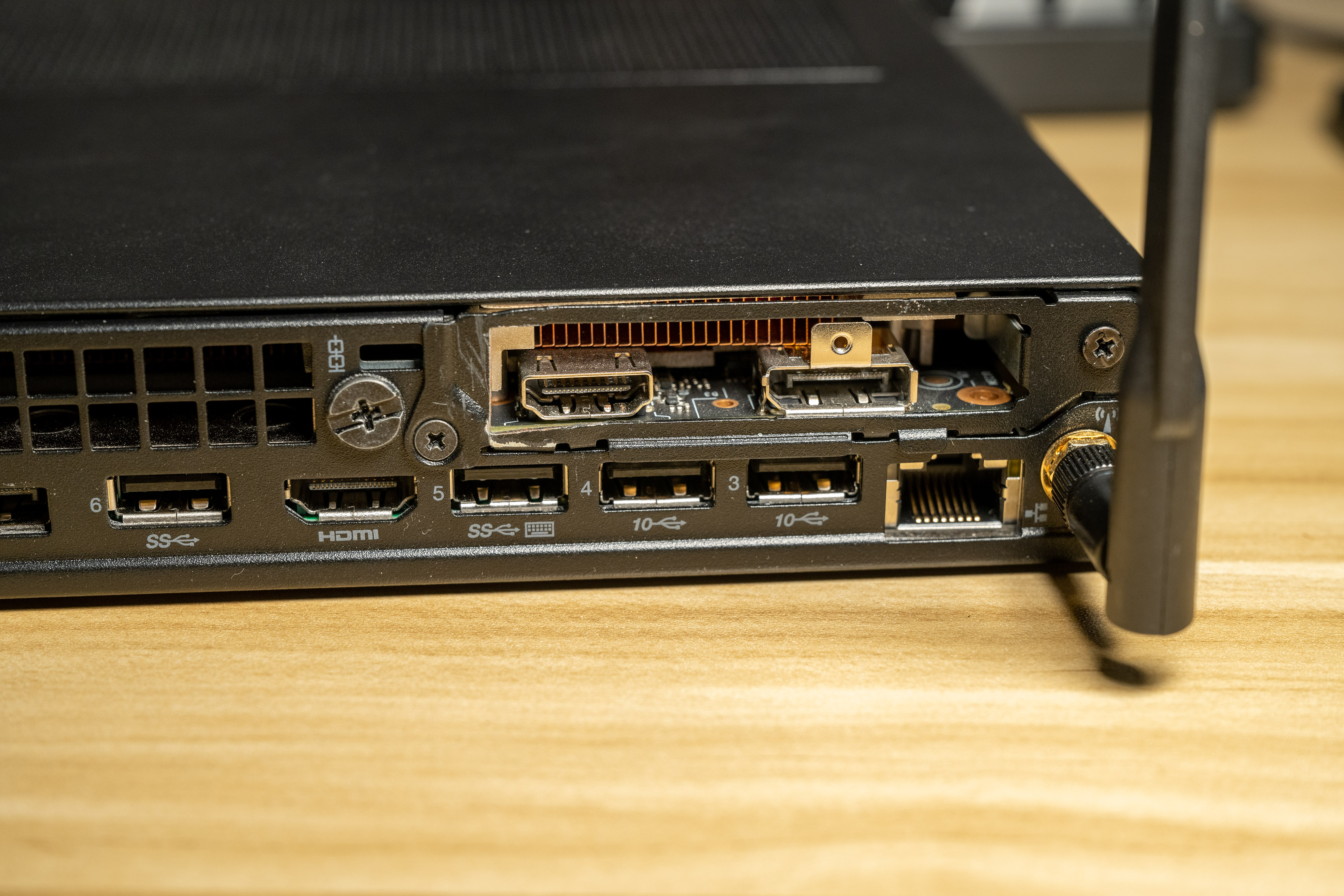

自己把挡板切掉了，虽然掉了点漆，但是起码不挡住HDMI接口了

散热

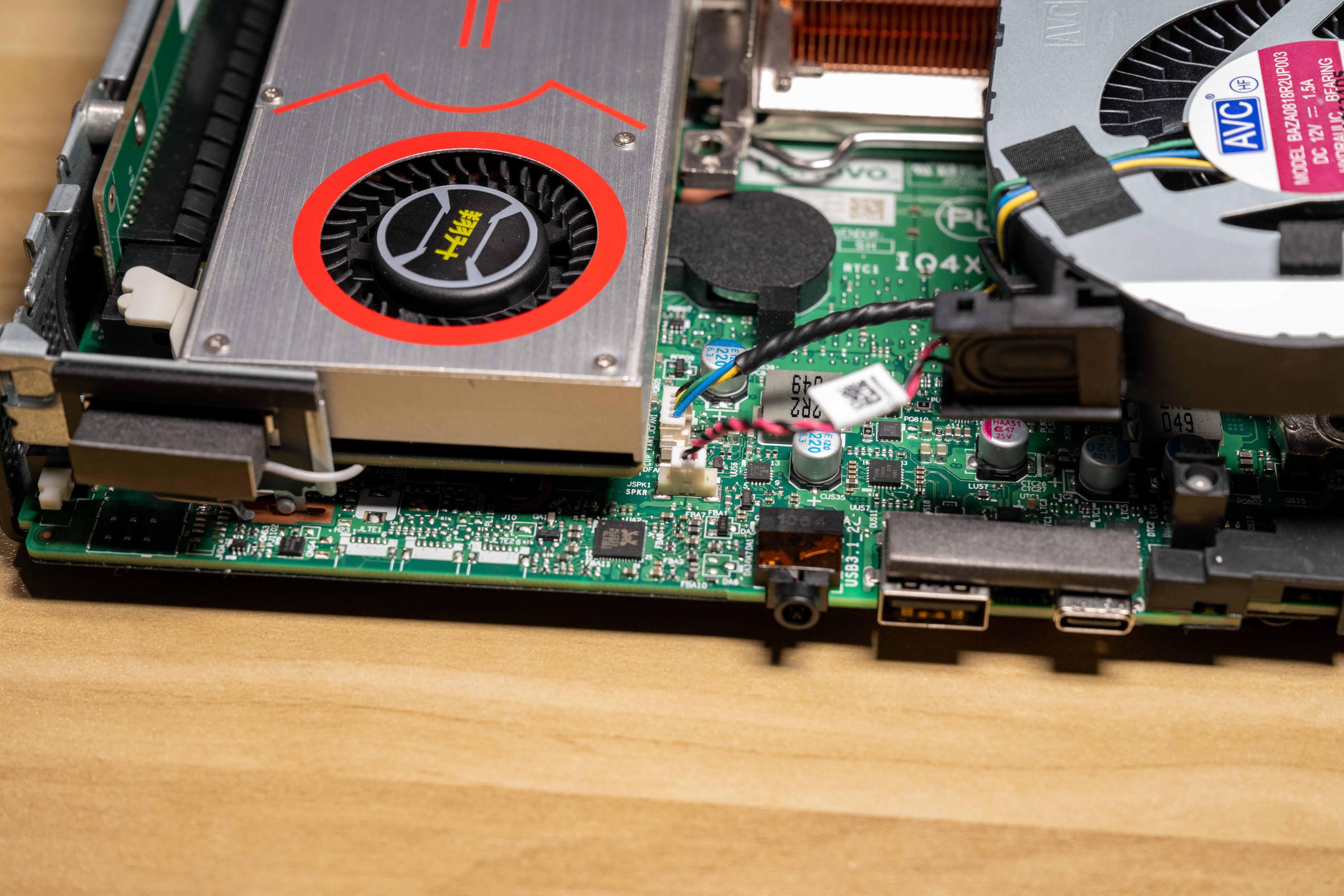

把散热器风扇和原装扬声器的线接上，这个小接口是真的难拔啊……

扬声器需要安装驱动才能出声音，但是那个声音……只能说比蜂鸣器强点……

散热器只要对准这个卡扣就很轻松的装回去了。

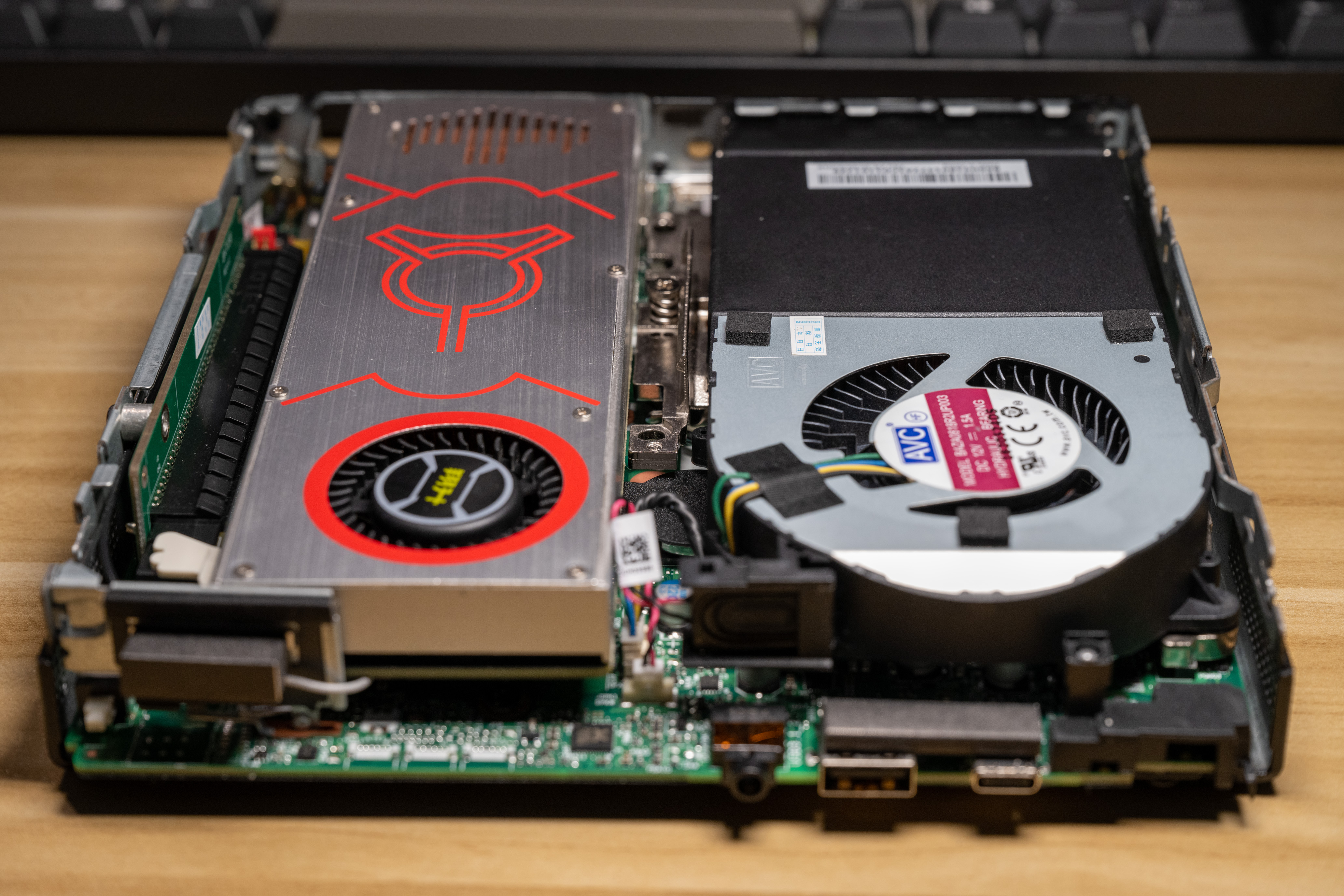

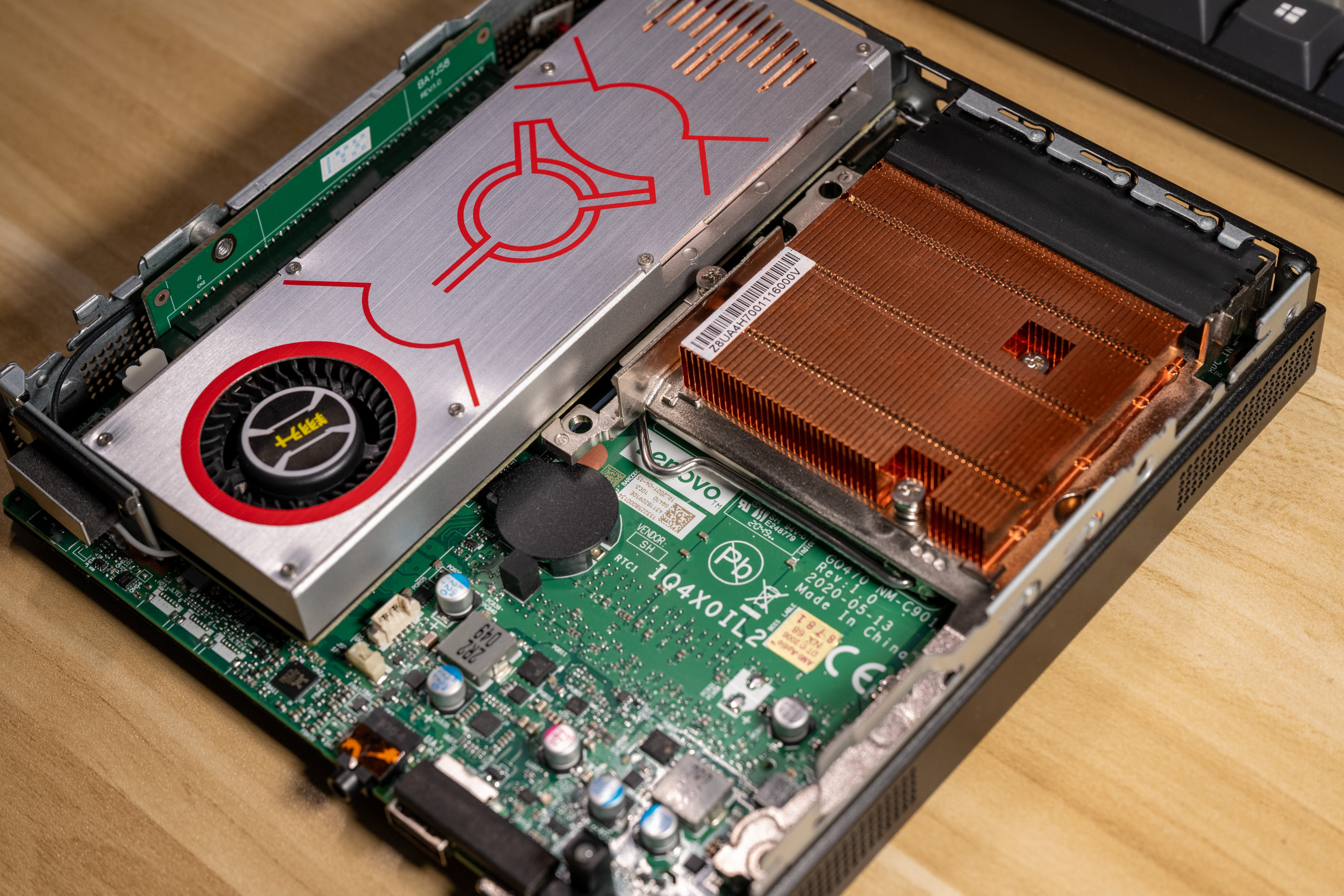

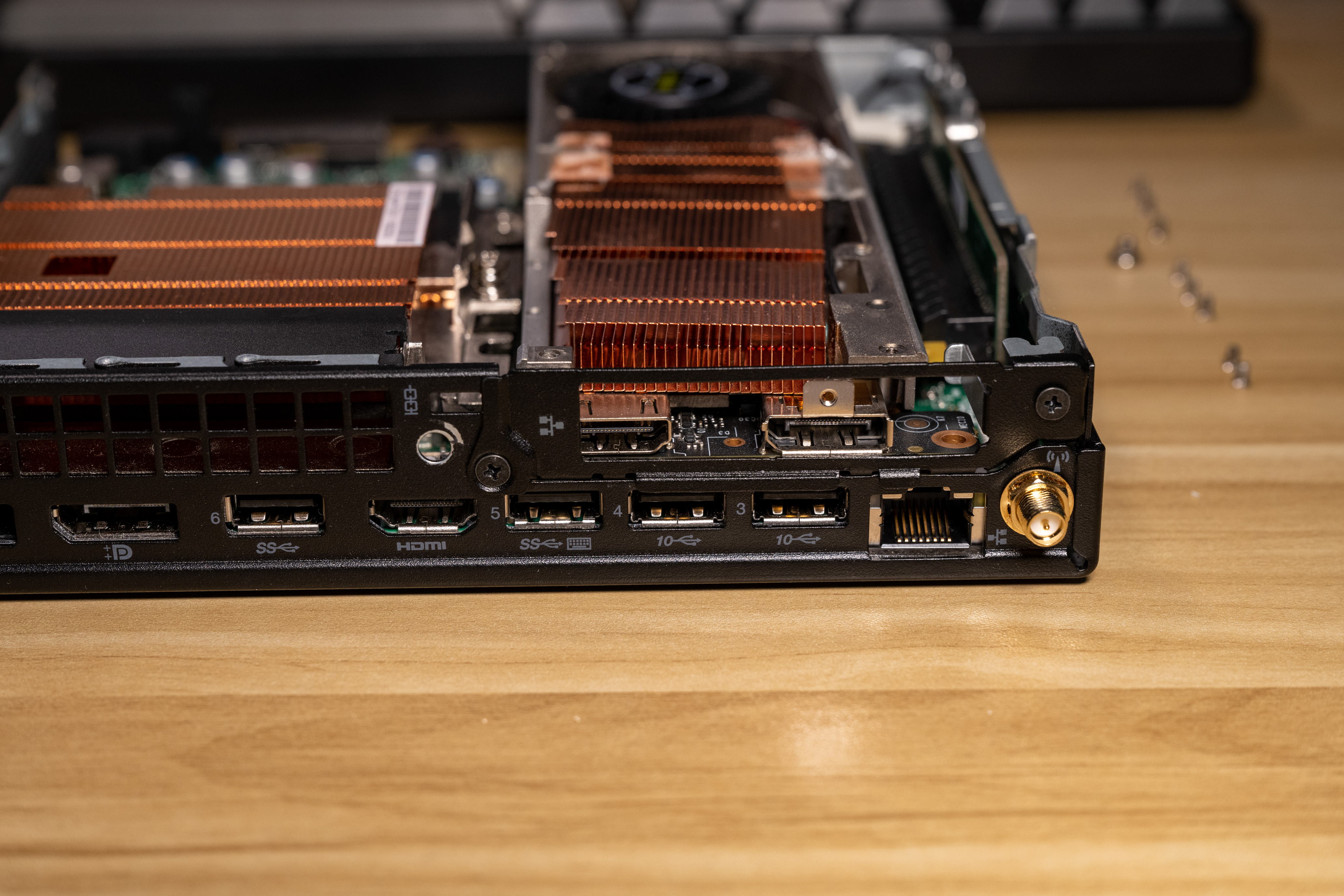

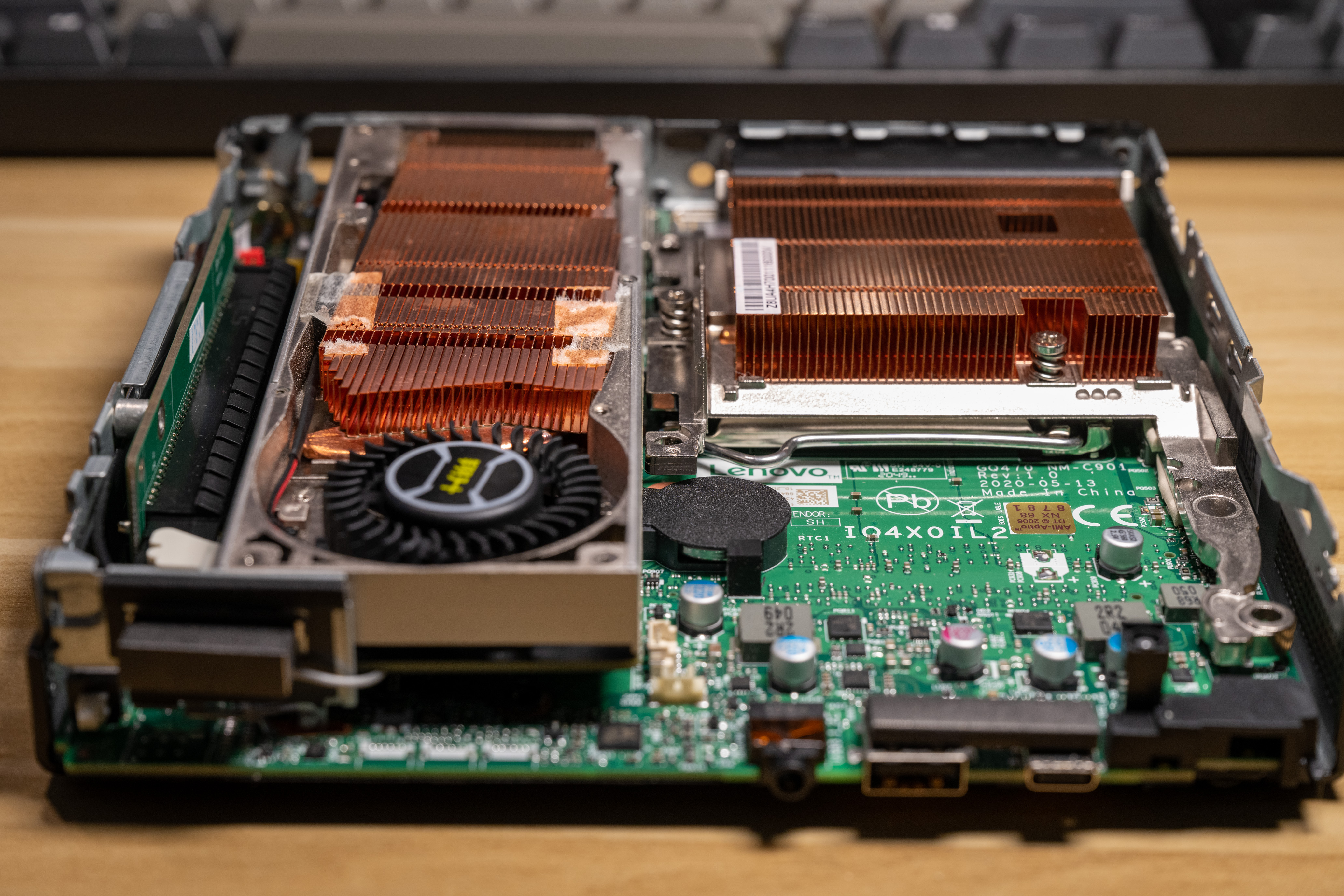

大功告成，正面所有硬件安装完成~

这就是我为什么说Lenovo的显卡方案比DELL要好，因为DELL的虽然是标准挡板，但缺点是他显卡风扇是朝里的，

Lenovo是风扇对着外面吸风的，可以有更大的风量。

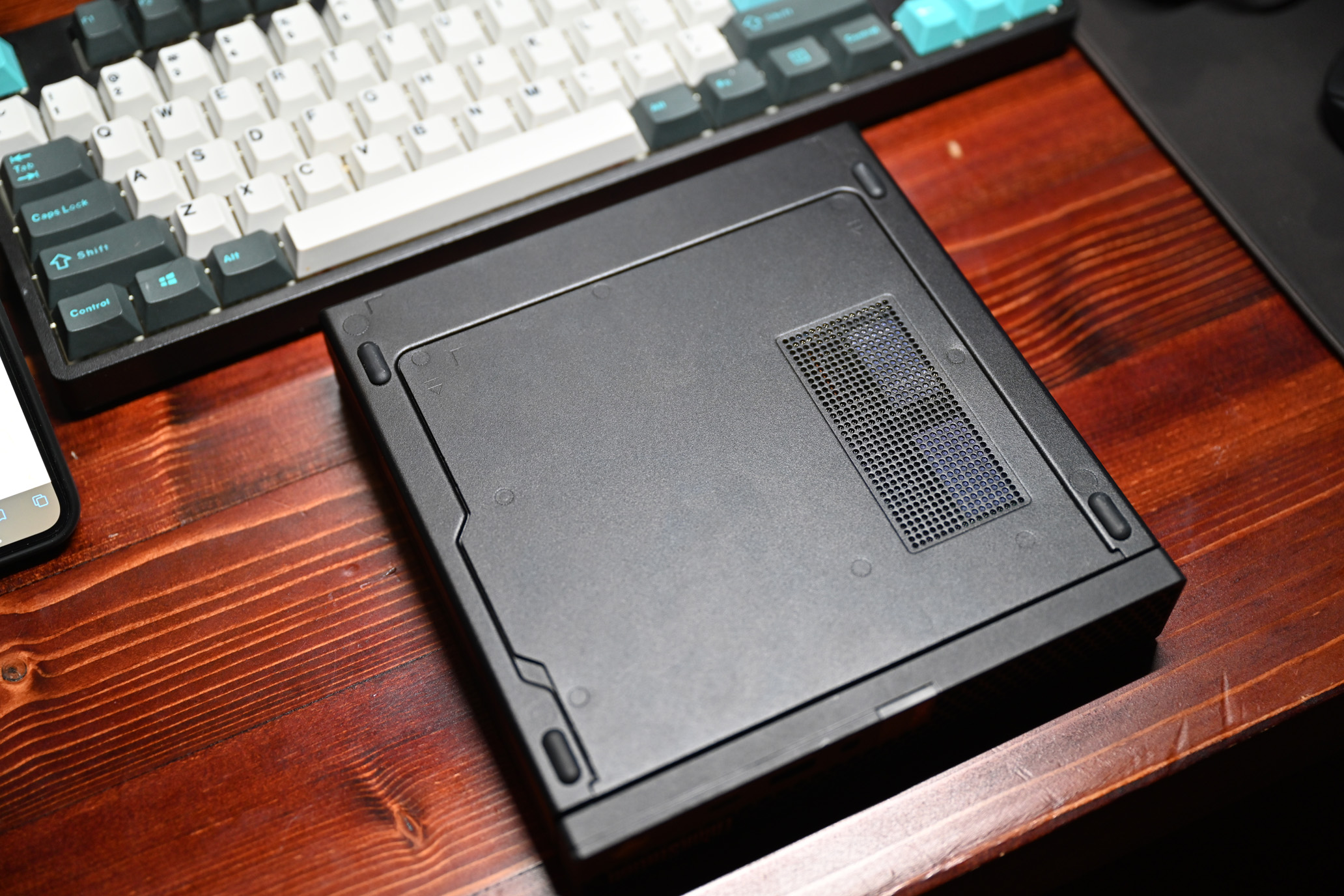

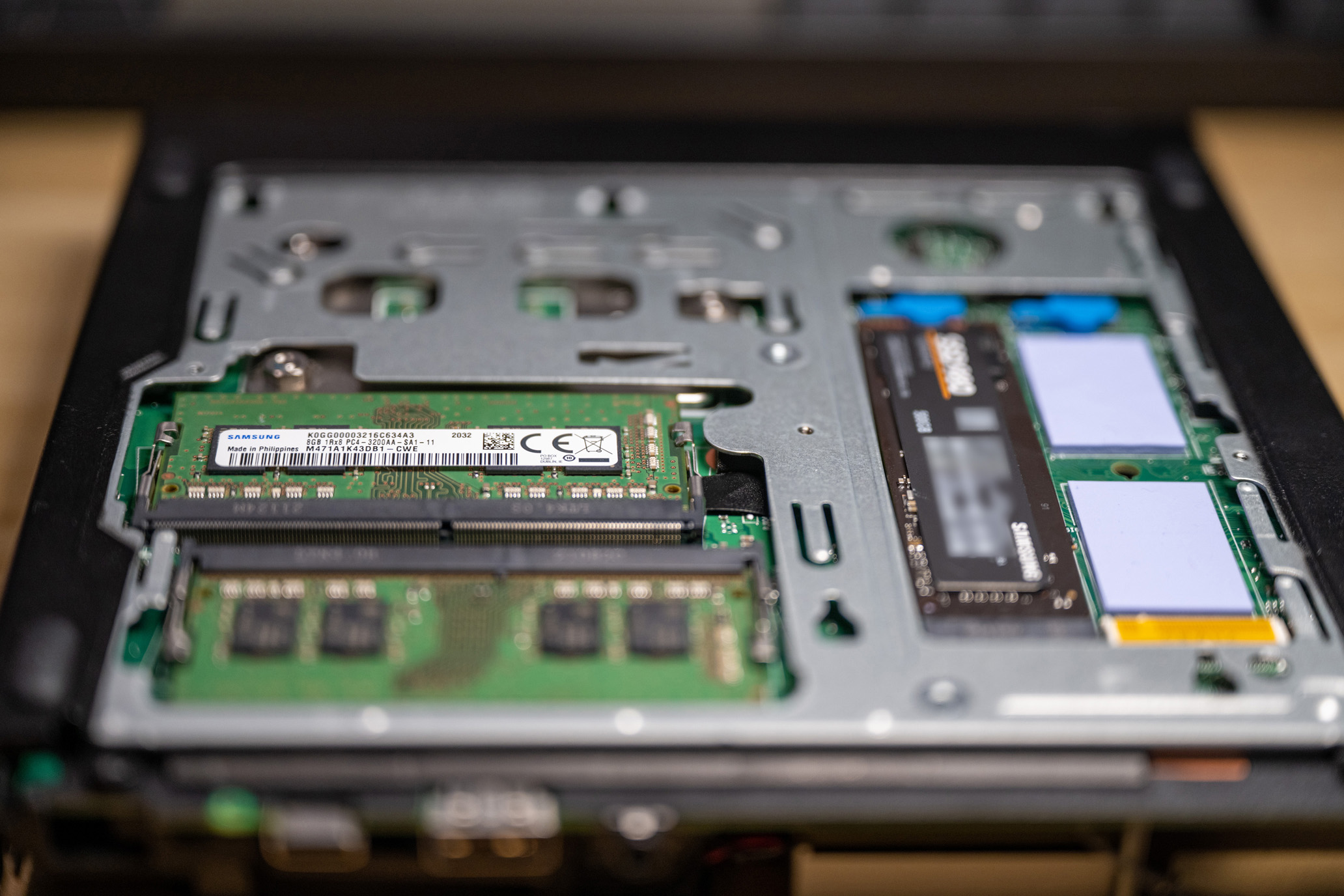

背面

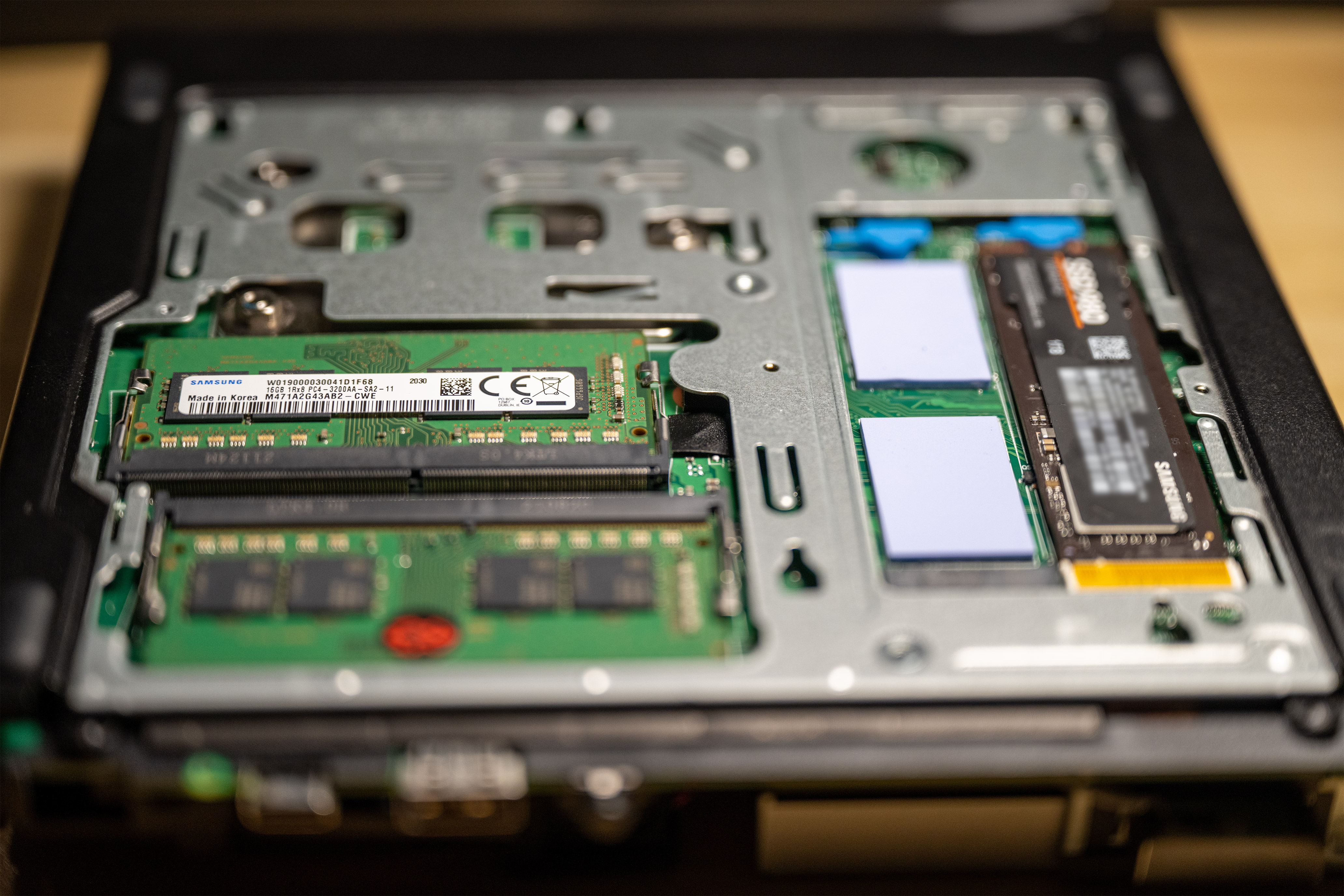

内存和M.2都放在背面很舒服，更换的时候也不需要动正面的硬件，也不会被两个发热大户影响~

M.2的位置还开了散热的口子，想要加强散热，可能要垫起来，可以用路由器支架~

防尘罩

因为是放在角落，可能会有灰尘，所以上一个防尘罩

配置

处理器	I5-10500 @ 3.10Ghz 6C12T 12MB 65W ( UHD 630 1.15Ghz )
内存	32GB (16GB 1RX8 3200Mhz) M471A2G43AB2-CWE
显卡	ASL GTX 1650 战刀 ( 4GB GDDR5 128Bit 8Gbps )
主板	LENOVO - 3172 ( LPC Controller - 0687 )

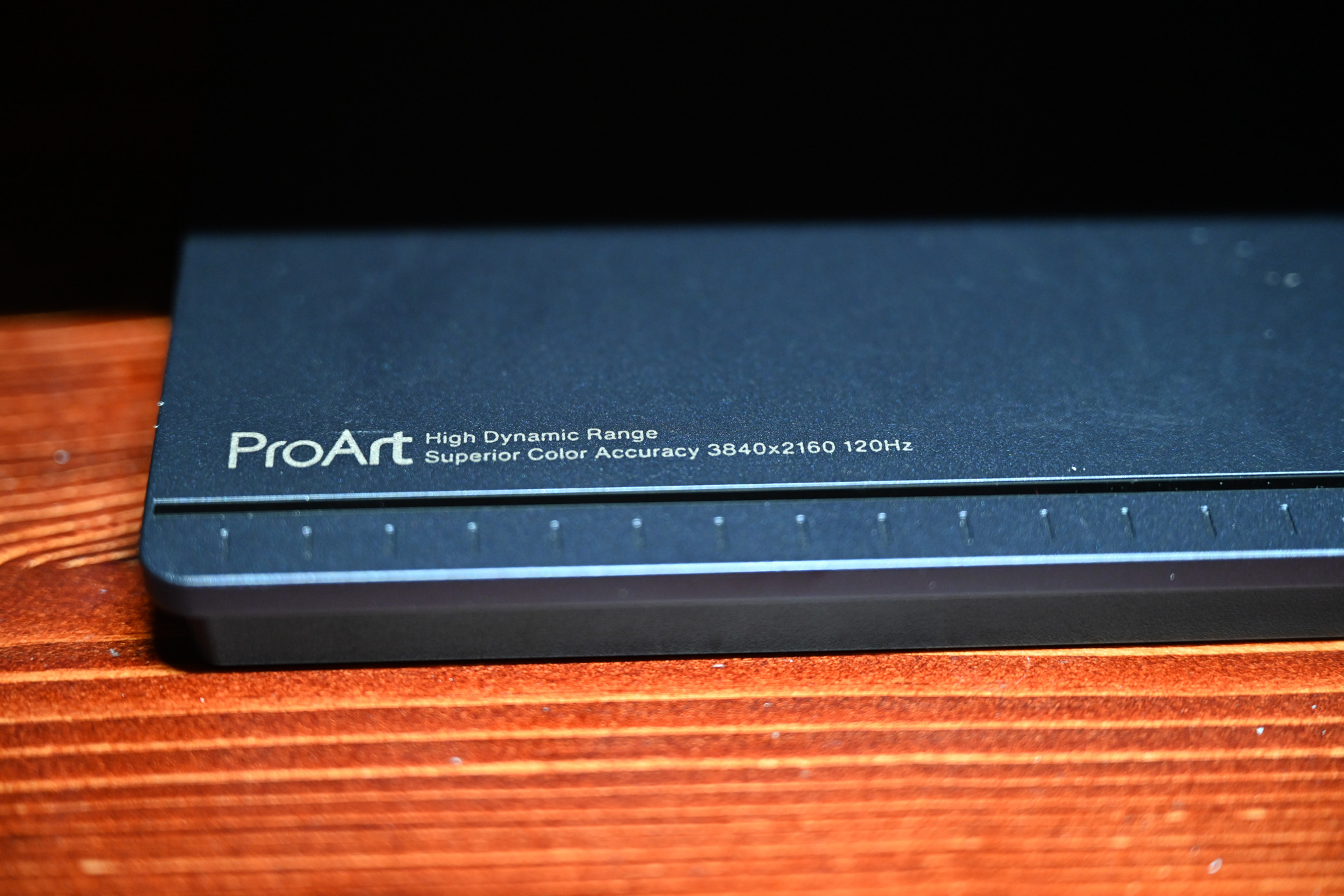

显示器	ASUS PA32UCG (32 4K120hz HDR1400)
主硬盘	Samsung SSD 980 1TB
网卡	有线 I210-LM / 无线 AX200
声卡	小螃蟹

这个可玩性和配置，感觉已经无敌了

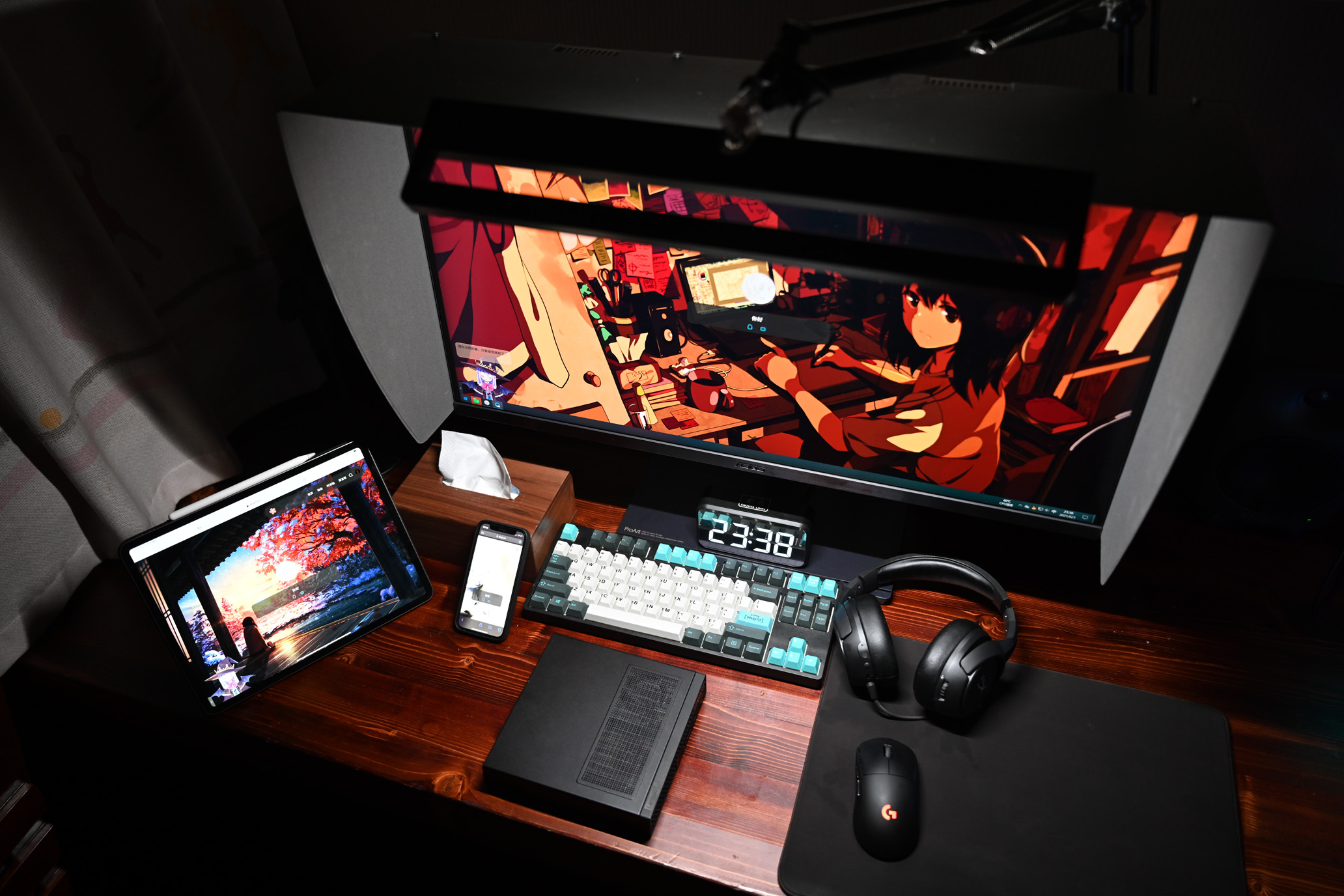

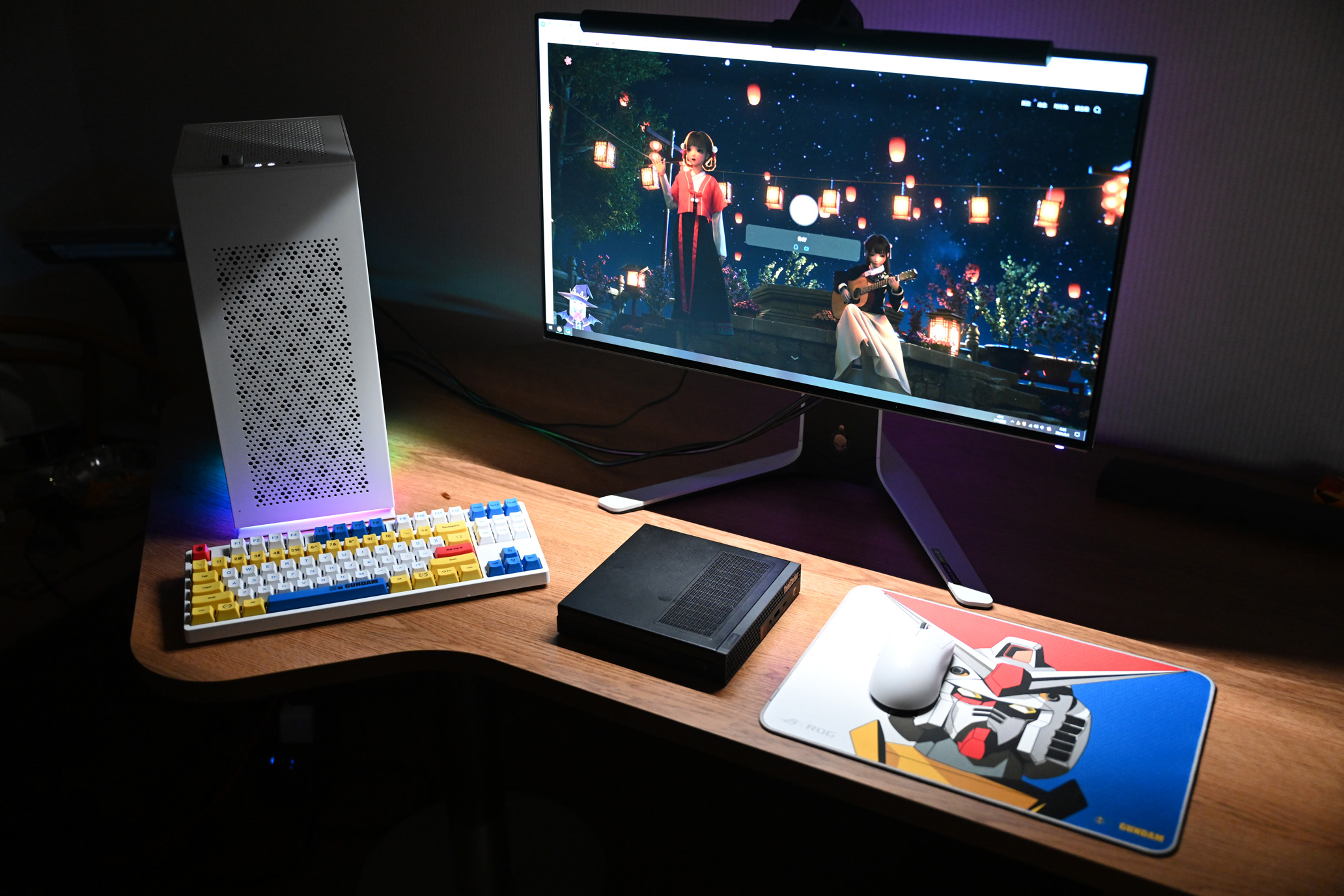

桌面

旁边的白色ITX，里面赛了Z590I UNIFY、11700K和3080，也是很棒的一台小钢炮，

先马大佬的桌面也很毒，特别是那键盘和鼠标，绝了

拍摄设备

前前后后在不同桌面拍拍摄，所以可能图片的质量有点浮动

Nikon Z 7II

24-70mm f/2.8 S

第一次用相机拍产品，不太会

软件

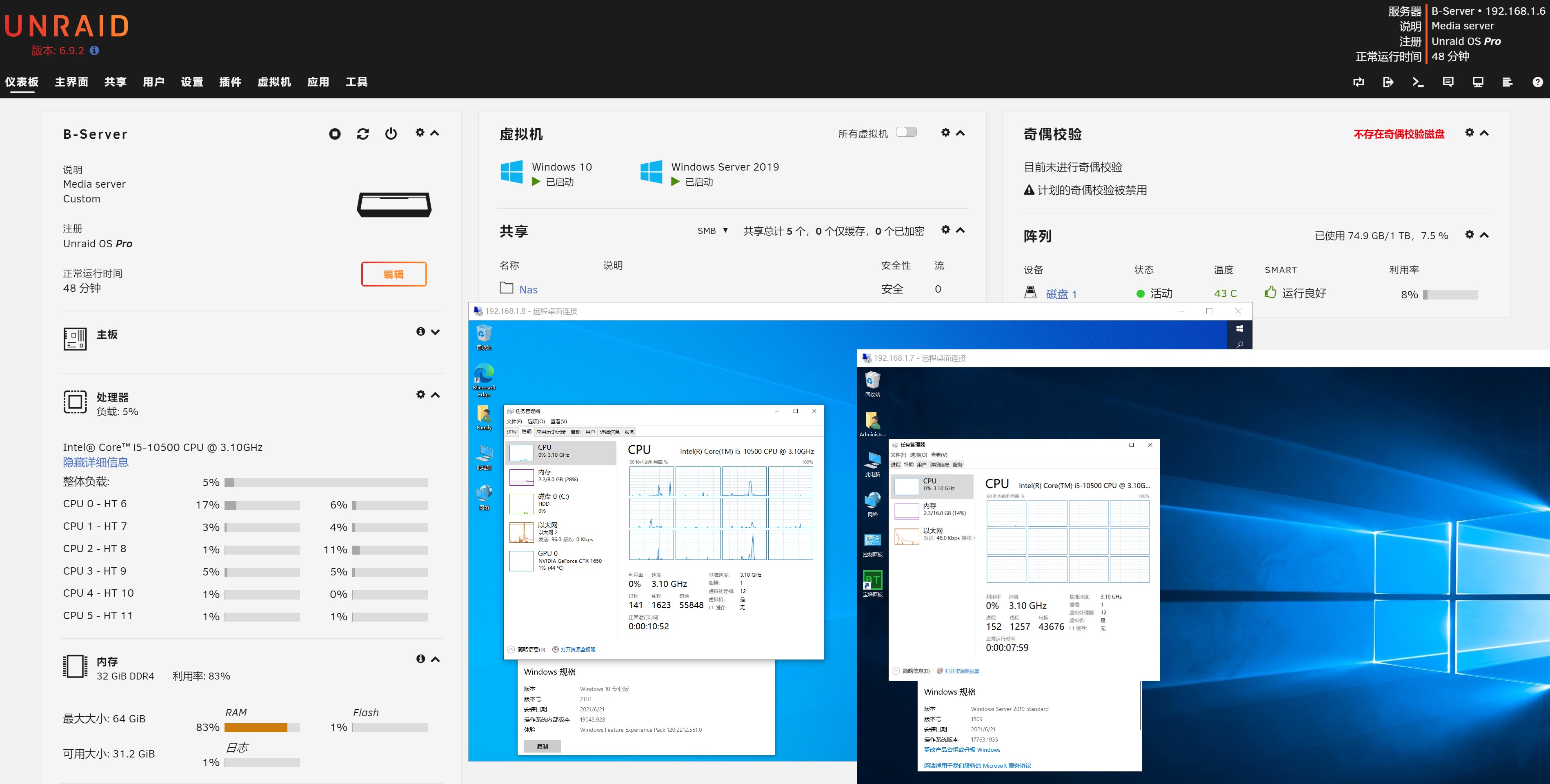

正在摸索unRAID~

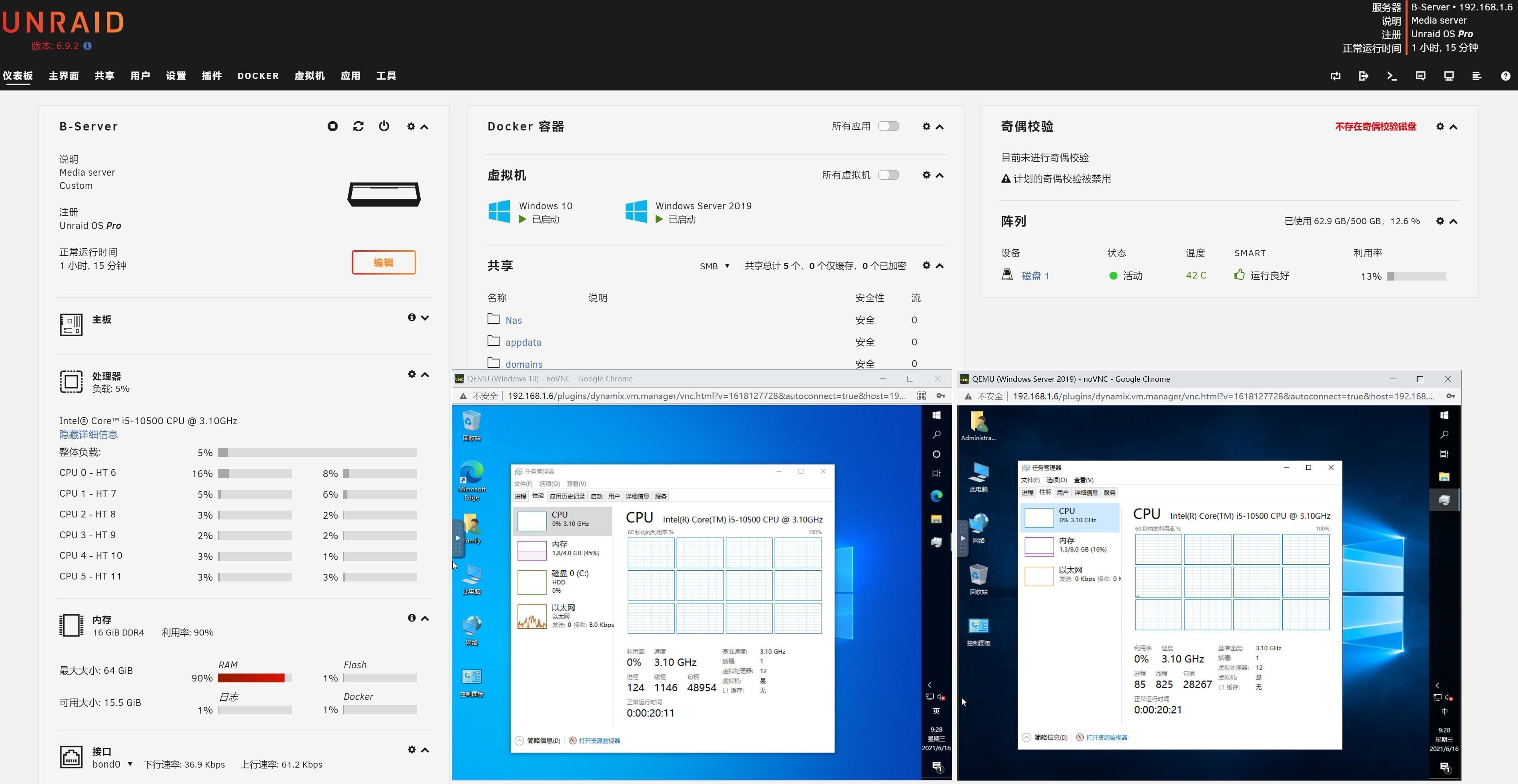

在一台电脑里面同时运行3个系统：

• unRAID
• Win10 21H1
• Server 2019

CPU和硬盘所有系统复用，因为不会出现多系统都满载的情况下，低负载下unRAID会自动调度CPU，

内存似乎没办法复用，那只能上大内存了……

1650直通Win10，可以拿来打游戏看电影什么的，2019在后台跑应用，不需要显卡，

核显留给unRAID以后搭个转码Docker来当Nas，可惜了没地方上网卡了……被千兆卡脖子……

P340 Tiny 国内驱动下载

（等我研究完再更新）

最后

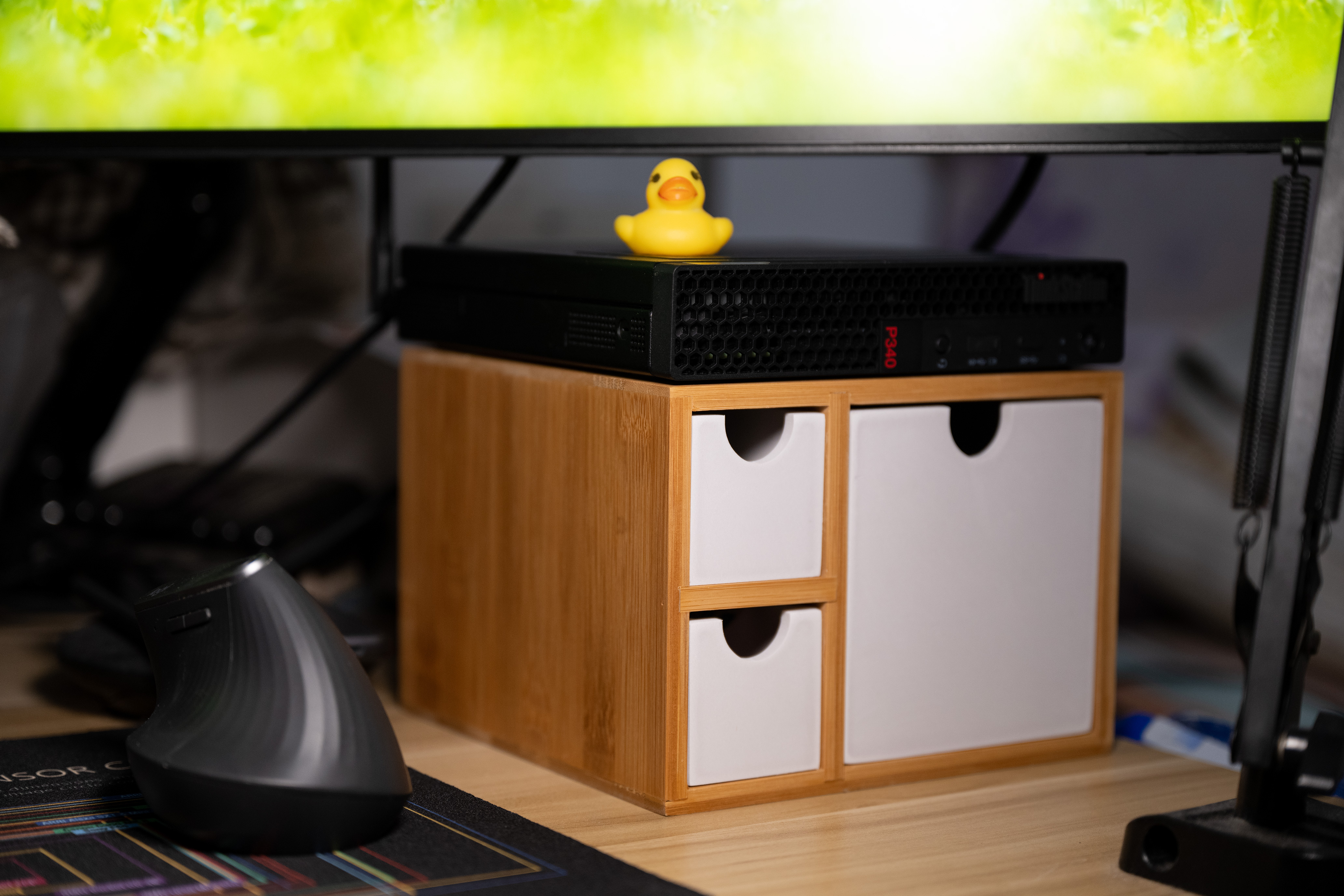

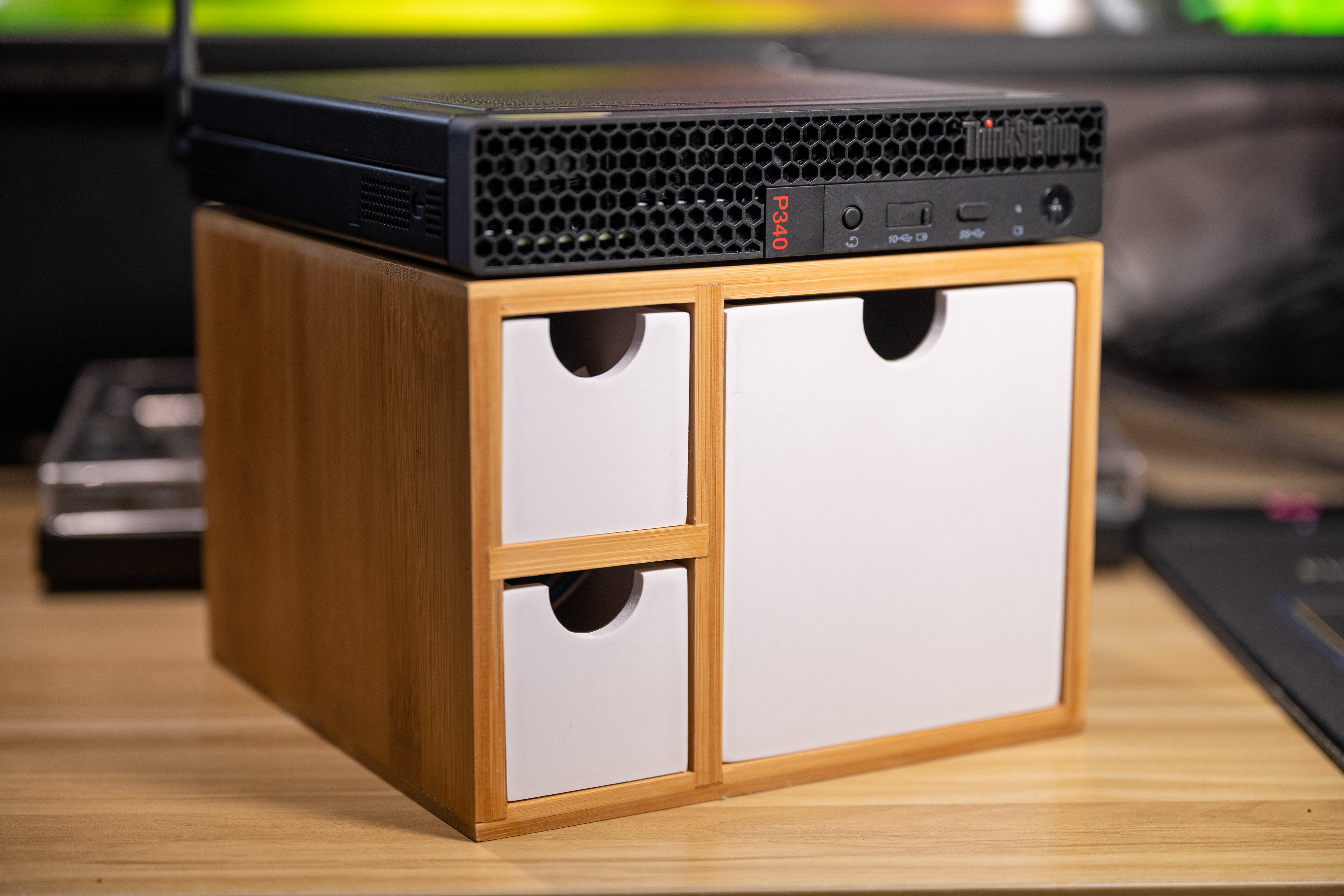

买了个桌面收纳盒，发现尺寸居然是一模一样的，也可以放在旁边当备机，强迫症爽到

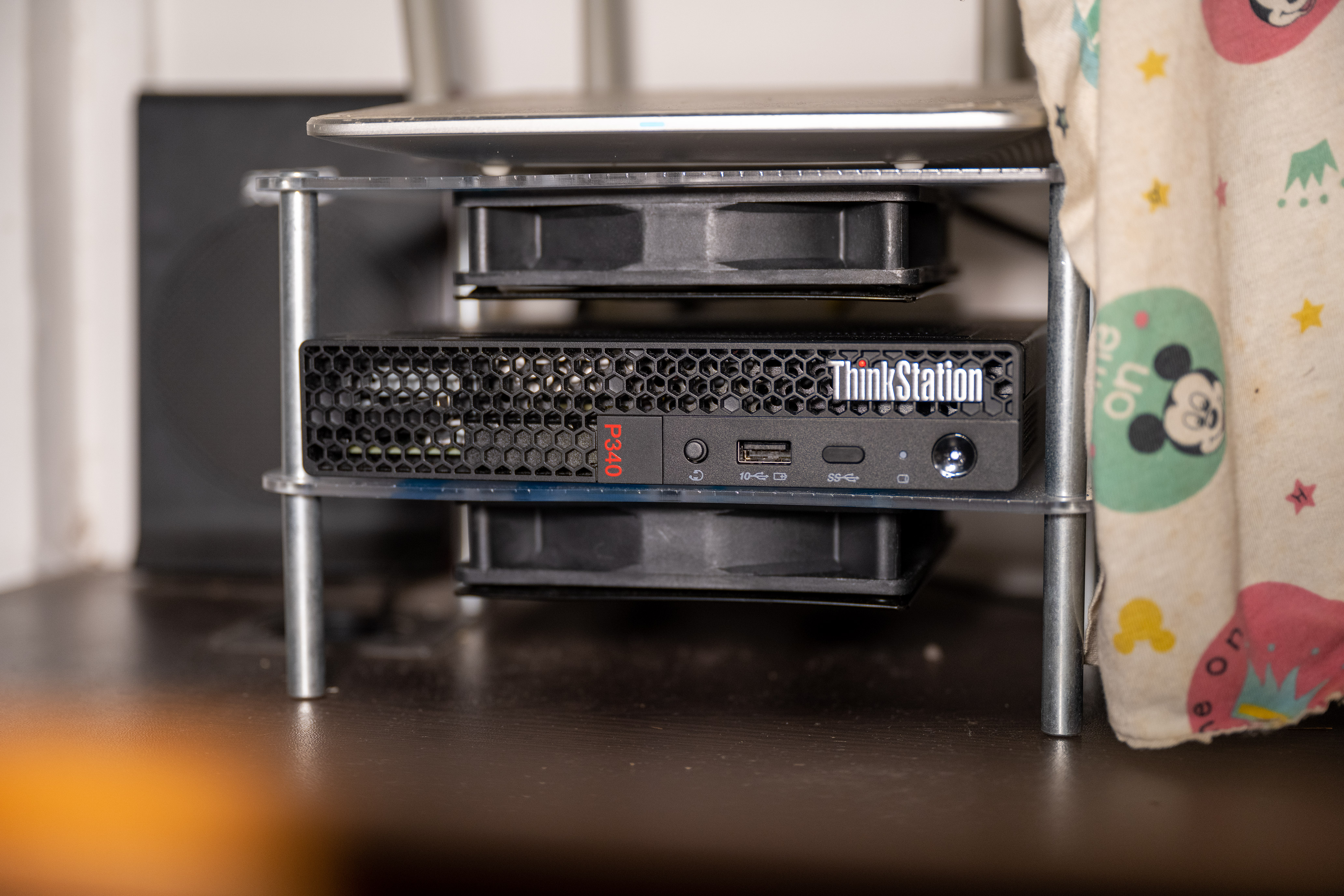

小机机最后的归宿就是「家庭mini机架」，用一条0.2米的网线，直接接路由器后面，不过建议买0.25或0.3，长度富裕点

在这里运行两个WIN10系统，一个给访客，另一个拿来跑应用。

前前后后已经折腾了快一个多月了，该说的该吐槽的在前文已经吐槽完了，结尾这就没什么能说的了。

机器到手时间还很短，以后再补充一下使用感受，不过应该也没什么特别的感受了，就是一台小点的电脑。

本文首发于四季小窝 ，Chiphell，Bilibili；

允许随意转载，但记得署名。
